Van Lấy Mẫu Clamp Inox Vi Sinh

1. Van lấy mẫu clamp inox vi sinh là gì?

Van lấy mẫu clamp inox vi sinh là thiết bị chuyên dụng dùng để lấy mẫu dung dịch, nước hoặc sản phẩm trực tiếp từ đường ống và bồn chứa vi sinh mà không làm ảnh hưởng đến độ sạch của hệ thống. Van sử dụng kiểu kết nối nhanh clamp, giúp tháo lắp thuận tiện, dễ vệ sinh và phù hợp với các dây chuyền yêu cầu kiểm soát vệ sinh nghiêm ngặt.

Sản phẩm thường được chế tạo từ inox 304 và inox 316L, bề mặt đánh bóng gương nhằm hạn chế bám cặn, chống ăn mòn và đảm bảo mẫu lấy ra không bị nhiễm tạp chất từ vật liệu van. Nhờ độ bền cao và khả năng làm việc ổn định trong môi trường vi sinh, van đáp ứng tốt yêu cầu sử dụng trong các hệ thống sản xuất hiện đại.

Van lấy mẫu clamp thuộc nhóm van inox vi sinh, được sử dụng phổ biến trong ngành thực phẩm, dược phẩm, mỹ phẩm và nước tinh khiết. Thiết bị giúp doanh nghiệp lấy mẫu định kỳ để kiểm tra chất lượng sản phẩm trong từng giai đoạn mà vẫn duy trì độ kín, độ sạch và tính an toàn của toàn bộ hệ thống.

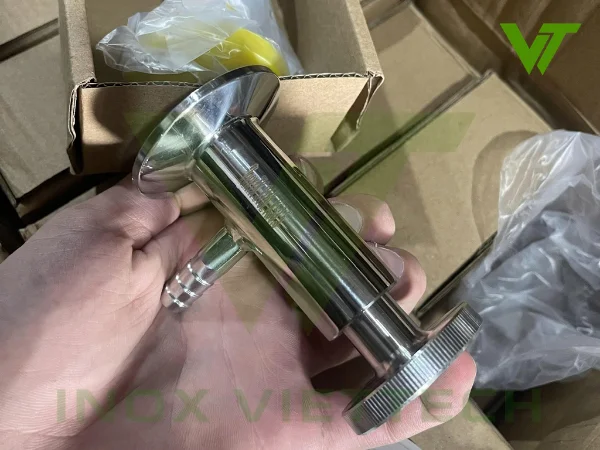

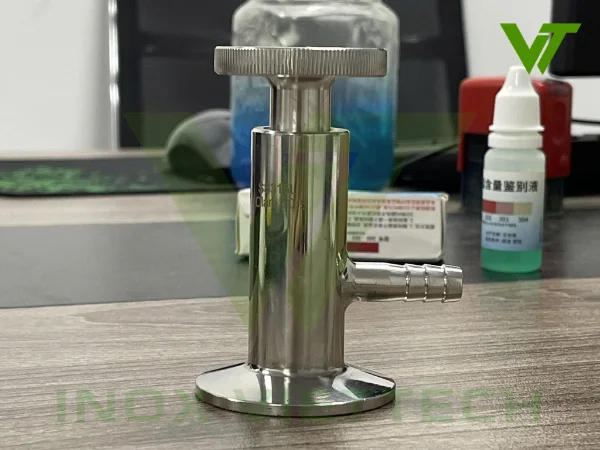

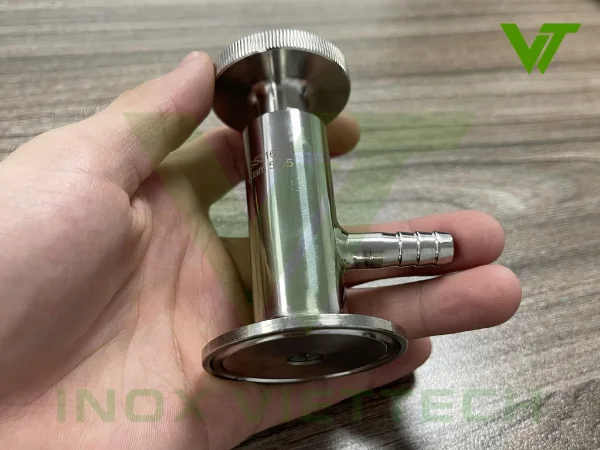

2. Cấu tạo van lấy mẫu clamp inox vi sinh

Van lấy mẫu clamp inox vi sinh có cấu tạo gọn, gồm các bộ phận chính sau:

• Thân van: Được làm từ inox 304 hoặc inox 316L, bề mặt đánh bóng nhẵn, có nhiệm vụ chứa và dẫn lưu chất đến đầu lấy mẫu.
• Núm vặn điều khiển: Nằm ở phía trên van, dùng để đóng hoặc mở van bằng thao tác xoay trực tiếp.
• Ty van: Kết nối với núm vặn và truyền chuyển động xuống đầu van trong quá trình đóng mở.
• Đầu van làm kín: Được lắp ở cuối ty van, có nhiệm vụ đóng kín đường lưu chất khi không lấy mẫu.
• Gioăng làm kín: Bố trí tại đầu van, giúp tăng độ kín và hạn chế rò rỉ lưu chất trong quá trình vận hành.
• Đầu lấy mẫu: Là cửa dẫn dung dịch từ trong thân van ra ngoài để phục vụ kiểm tra hoặc phân tích.
• Mặt kết nối clamp: Dùng để lắp nhanh van với đường ống hoặc bồn tank, thuận tiện cho việc tháo rời, vệ sinh và bảo dưỡng.

3. Thông số kỹ thuật và bảng kích thước van lấy mẫu clamp inox vi sinh

Thông số kỹ thuật và kích thước là cơ sở quan trọng để xác định van có phù hợp với vị trí lắp đặt trên đường ống hoặc bồn tank hay không. Ngoài vật liệu chế tạo, cần kiểm tra đường kính mặt clamp, chiều cao van và kích thước đầu lấy mẫu trước khi đặt hàng.

3.1. Thông số kỹ thuật

• Chất liệu: Inox 304, inox 316.
• Kích thước mặt clamp: 50.5 mm.
• Nhiệt độ làm việc: 0–220°C.
• Áp suất làm việc: 10–20 bar.
• Kiểu kết nối: Clamp.
• Môi trường làm việc: Nước, hóa chất, xăng dầu và các loại lưu chất phù hợp với vật liệu inox.
• Xuất xứ: Trung Quốc.

3.2. Bảng kích thước

Các thông số kích thước dưới đây được tính bằng mm:

SIZE	H	OD	ID	Đuôi chuột (D trong)	Đuôi chuột (D ngoài)
50.5	87.5	50.5	8.8	9.7	7

Trong đó:

• SIZE: Kích thước mặt kết nối clamp.
• H: Chiều cao tổng thể của van.
• OD: Đường kính ngoài của mặt clamp.
• ID: Đường kính trong của đường lưu chất tại thân van.
• Đuôi chuột: Kích thước đầu ra dùng để dẫn mẫu ra ngoài hoặc kết nối với ống mềm.

Lưu ý: Bảng kích thước trên thể hiện đường kính trong của đuôi chuột là 9.7 mm và đường kính ngoài là 7 mm. Hai số liệu này nên được kiểm tra lại trước khi đăng tải chính thức để đảm bảo đúng với kích thước thực tế của sản phẩm.

4. Đặc điểm của van lấy mẫu clamp inox vi sinh

Van lấy mẫu clamp inox vi sinh được thiết kế để đáp ứng yêu cầu lấy mẫu nhanh, đảm bảo vệ sinh và thuận tiện trong quá trình sử dụng. So với các loại van lấy mẫu kết nối ren, sản phẩm sở hữu nhiều đặc điểm phù hợp với các hệ thống đường ống vi sinh hiện đại.

• Kết nối nhanh bằng clamp: Van sử dụng kiểu kết nối clamp tiêu chuẩn 50.5 mm, giúp việc lắp đặt hoặc tháo rời diễn ra nhanh chóng. Khi cần vệ sinh hoặc thay thế, người sử dụng chỉ cần tháo cùm clamp mà không phải cắt hoặc hàn lại đường ống.
• Thiết kế hạn chế lưu chất tồn đọng: Đường dẫn lưu chất bên trong van được thiết kế ngắn và thông thoáng, giúp giảm lượng dung dịch còn sót lại sau mỗi lần lấy mẫu. Đặc điểm này góp phần hạn chế bám cặn và giảm nguy cơ nhiễm chéo.
• Bề mặt inox được đánh bóng: Phần tiếp xúc với lưu chất được gia công nhẵn, giúp hạn chế bám bẩn, dễ vệ sinh và phù hợp với các hệ thống yêu cầu tiêu chuẩn vi sinh.
• Đầu lấy mẫu có đường kính nhỏ: Đầu ra của van có kích thước khoảng 9 mm, giúp lưu chất chảy ra với lưu lượng vừa phải. Người vận hành có thể dễ dàng kiểm soát lượng mẫu cần lấy và hạn chế thất thoát sản phẩm.
• Vật liệu có khả năng chống ăn mòn: Van được chế tạo từ inox 304 hoặc inox 316, phù hợp làm việc với nước, thực phẩm, hóa chất và nhiều loại lưu chất khác mà không làm ảnh hưởng đến chất lượng mẫu.
• Dễ vệ sinh và bảo dưỡng: Nhờ kết cấu có thể tháo rời, van và gioăng làm kín dễ dàng được kiểm tra, vệ sinh hoặc thay thế khi cần, giúp duy trì độ kín và kéo dài tuổi thọ thiết bị.

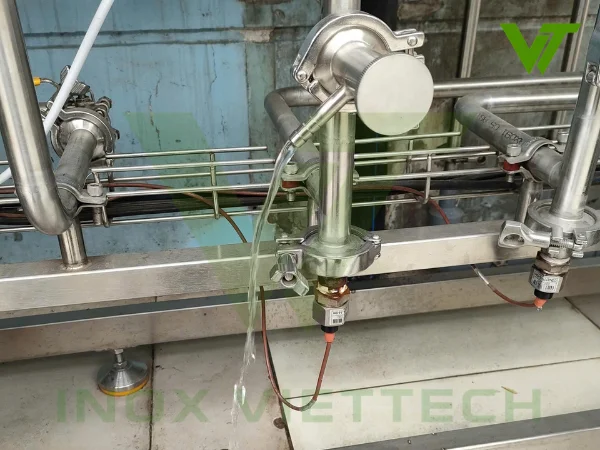

5. Hướng dẫn lắp đặt và sử dụng van lấy mẫu clamp inox vi sinh

Để van lấy mẫu clamp inox vi sinh hoạt động ổn định, đảm bảo độ kín và hạn chế nhiễm bẩn mẫu trong quá trình sử dụng, cần lắp đặt đúng kỹ thuật và thực hiện thao tác lấy mẫu theo trình tự phù hợp.

5.1. Hướng dẫn lắp đặt

Trước khi đưa van vào hệ thống, cần kiểm tra đầy đủ các chi tiết kết nối và làm sạch bề mặt tiếp xúc để tránh rò rỉ hoặc lệch gioăng khi siết cùm clamp.

• Kiểm tra mặt clamp, gioăng và cùm kẹp để đảm bảo các chi tiết sạch, không bị móp méo, nứt hoặc biến dạng.
• Đặt gioăng làm kín vào đúng tâm giữa mặt clamp của van và mặt clamp đã hàn trên đường ống hoặc bồn tank.
• Ghép hai mặt clamp sát nhau, sau đó lắp cùm kẹp và siết vừa đủ để tạo lực ép đều lên gioăng.
• Điều chỉnh đầu lấy mẫu hướng xuống dưới hoặc về vị trí thuận tiện cho thao tác lấy mẫu và vệ sinh.
• Sau khi lắp xong, chạy thử hệ thống ở áp suất thấp để kiểm tra độ kín tại vị trí kết nối trước khi vận hành chính thức.

5.2. Hướng dẫn sử dụng

Quá trình sử dụng van khá đơn giản, tuy nhiên cần vệ sinh đầu ra và xả bỏ phần lưu chất đầu tiên để mẫu thu được phản ánh chính xác chất lượng sản phẩm bên trong hệ thống.

• Vệ sinh hoặc khử trùng đầu lấy mẫu bằng phương pháp phù hợp trước khi mở van.
• Đặt chai hoặc dụng cụ chứa mẫu sạch ngay bên dưới đầu ra của van.
• Xoay núm van ngược chiều kim đồng hồ để mở đường lấy mẫu.
• Xả bỏ một lượng nhỏ lưu chất ban đầu nhằm loại bỏ phần dung dịch còn tồn tại tại đầu ra.
• Lấy đủ lượng mẫu cần kiểm tra, sau đó xoay núm van theo chiều kim đồng hồ để đóng kín.
• Vệ sinh đầu lấy mẫu ngay sau khi sử dụng để tránh lưu chất khô lại và bám cặn.

Lưu ý: Trong quá trình vận hành, cần tuân thủ các lưu ý dưới đây để duy trì độ kín, độ sạch và tuổi thọ của van.

• Không mở van quá lớn khi chỉ cần lấy một lượng mẫu nhỏ.
• Không dùng lực quá mạnh để siết núm van vì có thể làm gioăng biến dạng hoặc hư hỏng.
• Kiểm tra gioăng định kỳ và thay mới khi xuất hiện dấu hiệu chai cứng, nứt, phồng hoặc rò rỉ.
• Không sử dụng van vượt quá giới hạn áp suất và nhiệt độ do nhà sản xuất quy định.
• Tháo van để vệ sinh định kỳ nếu hệ thống làm việc với lưu chất dễ kết tinh, bám dính hoặc tạo cặn.

6. So sánh van lấy mẫu nối clamp với van lấy mẫu nối ren

Van lấy mẫu nối clamp và van lấy mẫu nối ren đều có chức năng lấy mẫu lưu chất từ đường ống hoặc bồn chứa để phục vụ kiểm tra chất lượng sản phẩm. Tuy nhiên, hai loại van có sự khác biệt rõ rệt về kiểu kết nối, khả năng vệ sinh và phạm vi ứng dụng. Việc lựa chọn đúng loại van sẽ giúp hệ thống vận hành hiệu quả và đáp ứng yêu cầu kỹ thuật của từng ngành sản xuất.

Tiêu chí	Van lấy mẫu nối clamp	Van lấy mẫu nối ren
Kiểu kết nối	Kết nối nhanh bằng mặt clamp, gioăng và cùm kẹp.	Kết nối bằng ren trong hoặc ren ngoài.
Tháo lắp	Tháo lắp nhanh, không cần dụng cụ chuyên dụng.	Cần xoay ren để tháo lắp, mất nhiều thời gian hơn.
Khả năng vệ sinh	Dễ vệ sinh, ít khe hở, hạn chế bám cặn và tồn đọng lưu chất.	Phần ren có nhiều khe nhỏ nên khó vệ sinh triệt để hơn.
Độ kín	Độ kín cao nhờ gioăng clamp được ép đều giữa hai mặt kết nối.	Độ kín phụ thuộc vào độ chính xác của ren và vật liệu làm kín như băng tan hoặc keo ren.
Bảo dưỡng	Dễ tháo rời để kiểm tra, vệ sinh hoặc thay gioăng.	Việc tháo lắp phức tạp hơn, đặc biệt khi ren bị kẹt hoặc ăn mòn.
Ứng dụng	Phù hợp với hệ thống vi sinh trong thực phẩm, đồ uống, dược phẩm, mỹ phẩm và nước tinh khiết.	Phù hợp với hệ thống nước, hóa chất hoặc đường ống công nghiệp không yêu cầu tiêu chuẩn vi sinh cao.
Chi phí đầu tư	Cao hơn do sử dụng bộ kết nối clamp và yêu cầu gia công bề mặt vi sinh.	Thấp hơn, phù hợp với các hệ thống công nghiệp thông thường.

7. Địa chỉ cung cấp van lấy mẫu clamp inox vi sinh

Khi lựa chọn van lấy mẫu clamp inox vi sinh, ngoài vật liệu và kích thước kết nối, người mua cần quan tâm đến độ hoàn thiện bề mặt, khả năng làm kín và mức độ tương thích với đường ống hoặc bồn tank đang sử dụng. Sản phẩm không đúng tiêu chuẩn có thể gây rò rỉ tại vị trí clamp, khó vệ sinh hoặc làm ảnh hưởng đến độ sạch của mẫu lấy ra.

Inox Viettech là đơn vị cung cấp van lấy mẫu clamp inox vi sinh dùng cho hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước tinh khiết và nhiều dây chuyền sản xuất yêu cầu vệ sinh cao. Sản phẩm được kiểm tra trước khi giao nhằm đảm bảo mặt clamp phẳng, núm vặn vận hành ổn định và các vị trí làm kín không bị biến dạng.

Khách hàng lựa chọn sản phẩm tại Inox Viettech được hỗ trợ:

• Van lấy mẫu bằng inox 304 hoặc inox 316, phù hợp với nhiều môi trường lưu chất khác nhau.
• Kích thước mặt clamp 50.5 mm, thuận tiện lắp với đường ống hoặc bồn tank đã có sẵn đầu clamp tương ứng.
• Tư vấn kiểm tra kích thước mặt clamp, điều kiện nhiệt độ và áp suất trước khi đặt hàng.
• Cung cấp gioăng, cùm clamp, mặt clamp hàn và các phụ kiện cần thiết để hoàn thiện vị trí lắp đặt.
• Hỗ trợ hóa đơn VAT và chứng từ CO-CQ theo yêu cầu của từng đơn hàng.
• Hàng sẵn kho tại Hà Nội, hỗ trợ đóng gói và giao hàng toàn quốc.
• Tư vấn kỹ thuật trong quá trình lắp đặt, vận hành và thay thế phụ kiện.

Để chọn đúng van, khách hàng nên cung cấp hình ảnh vị trí lắp đặt, đường kính mặt clamp, loại lưu chất, nhiệt độ và áp suất làm việc thực tế. Những thông tin này giúp hạn chế tình trạng mua sai kích thước hoặc lựa chọn vật liệu không phù hợp với hệ thống.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

8. Câu hỏi thường gặp về van lấy mẫu clamp inox vi sinh

Van lấy mẫu clamp inox vi sinh dùng để làm gì?
Van được sử dụng để lấy một lượng nhỏ lưu chất từ đường ống hoặc bồn tank nhằm kiểm tra chất lượng, thành phần hoặc tiến độ của sản phẩm trong quá trình sản xuất. Việc lấy mẫu được thực hiện mà không cần mở toàn bộ hệ thống.

Van lấy mẫu clamp có phải lắp trực tiếp lên bồn tank không?
Van có thể lắp trên bồn tank hoặc đường ống. Trước tiên cần hàn một mặt clamp phù hợp vào vị trí cần lấy mẫu, sau đó ghép van với mặt clamp bằng gioăng và cùm kẹp.

Kích thước mặt clamp của van là bao nhiêu?
Mẫu van phổ biến sử dụng mặt clamp có đường kính ngoài 50.5 mm. Tuy nhiên, không nên chỉ dựa vào tên size đường ống mà cần đo trực tiếp đường kính ngoài mặt clamp trước khi đặt mua.

Van lấy mẫu clamp inox 304 và inox 316 khác nhau như thế nào?
Inox 304 phù hợp với nước, thực phẩm và các môi trường có mức độ ăn mòn thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp với hóa chất, dung dịch có muối, axit nhẹ hoặc hệ thống thường xuyên vệ sinh bằng hóa chất.

Van lấy mẫu clamp có vệ sinh bằng CIP hoặc SIP được không?
Van có thể sử dụng trong hệ thống CIP hoặc SIP khi vật liệu thân van, gioăng và các chi tiết làm kín chịu được nhiệt độ cũng như hóa chất vệ sinh thực tế. Với quy trình nhiệt độ cao, cần kiểm tra giới hạn chịu nhiệt của gioăng trước khi vận hành.

Tại sao nên xả bỏ một lượng dung dịch trước khi lấy mẫu chính thức?
Phần lưu chất nằm tại đầu ra của van có thể đã tiếp xúc với không khí hoặc tồn tại từ lần lấy mẫu trước. Xả bỏ lượng đầu giúp mẫu chính thức phản ánh chính xác hơn chất lượng lưu chất bên trong bồn hoặc đường ống.

Van bị rò rỉ tại vị trí clamp do nguyên nhân nào?
Nguyên nhân thường gặp là gioăng lắp lệch tâm, gioăng bị chai hoặc nứt, hai mặt clamp không đồng trục, cùm kẹp siết chưa đủ hoặc bề mặt clamp bị móp. Cần dừng hệ thống và kiểm tra từng chi tiết trước khi siết lại.

Có nên siết núm van thật chặt để tránh rò rỉ không?
Không nên dùng lực quá mạnh. Siết quá tay có thể làm gioăng hoặc đầu làm kín bị biến dạng, khiến van nhanh xuống cấp. Chỉ cần xoay đến khi đường lấy mẫu đóng kín và không còn rò rỉ.

Van lấy mẫu nối clamp và nối ren loại nào vệ sinh tốt hơn?
Van nối clamp dễ tháo rời, ít khe hở và thuận tiện vệ sinh hơn. Van nối ren có nhiều rãnh ren nên dễ giữ lại cặn hoặc lưu chất nếu không được tháo và làm sạch kỹ. Vì vậy, loại clamp phù hợp hơn với hệ thống yêu cầu vệ sinh cao.

Có thể nối ống mềm vào đầu lấy mẫu không?
Có. Đầu ra dạng đuôi chuột cho phép lắp ống mềm có kích thước phù hợp để dẫn mẫu trực tiếp vào chai hoặc dụng cụ chứa. Cần chọn ống sạch, chịu được nhiệt độ và tương thích với lưu chất.
