Van một chiều vi sinh inox

1. Van một chiều vi sinh inox là gì?

Van một chiều vi sinh inox là loại van được lắp trên đường ống inox vi sinh để chỉ cho phép lưu chất di chuyển theo một hướng nhất định. Khi dòng chảy đi đúng chiều, áp lực của lưu chất sẽ đẩy đĩa van mở ra. Khi dòng chảy dừng hoặc xuất hiện áp lực theo chiều ngược lại, van tự động đóng để ngăn lưu chất hồi về phía trước.

Khác với van bi hoặc van bướm cần thao tác bằng tay, khí nén hoặc điện, van một chiều vi sinh hoạt động hoàn toàn tự động theo áp lực dòng chảy. Người vận hành không cần thực hiện thao tác đóng mở trong quá trình hệ thống làm việc.

Van thường được chế tạo từ inox 304 hoặc inox 316L. Bề mặt bên trong được xử lý nhẵn để hạn chế cặn bám, dễ vệ sinh và phù hợp với các dây chuyền yêu cầu độ sạch cao. Kiểu kết nối phổ biến là nối clamp và nối hàn vi sinh, giúp van lắp đồng bộ với ống, phụ kiện và thiết bị trong cùng hệ thống.

Trong thực tế, van một chiều inox vi sinh thường được lắp sau bơm, tại đầu ra bồn tank, trên đường cấp nguyên liệu hoặc đường hồi lưu. Sản phẩm giúp ngăn dòng chảy ngược, bảo vệ thiết bị và hạn chế nguy cơ lưu chất từ công đoạn sau quay trở lại công đoạn trước.

2. Cấu tạo của van một chiều vi sinh inox có gì đặc biệt?

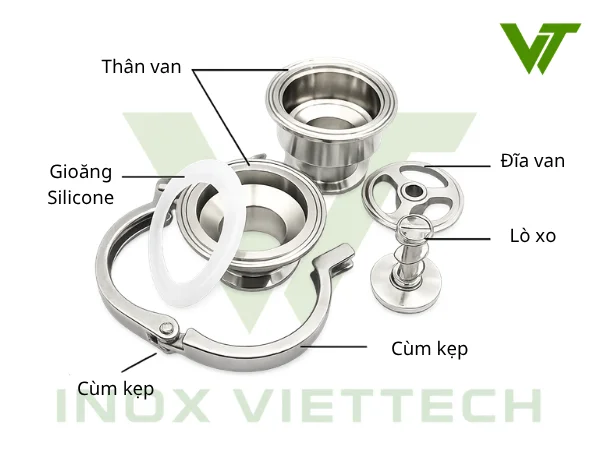

Van một chiều vi sinh inox kết nối clamp có cấu tạo gồm những thành phần sau:

• Thân van: gồm 2 phần, kết nối vi sinh như 2 mặt clamp nhờ cùm kẹp và gioăng. Thân van thường được làm từ inox 304 hoặc inox 316L, bên trong chứa các thành phần khác của van. Thiết kế 2 phần giúp dễ dàng tháo rời để vệ sinh hoặc kiểm tra bên trong, thay vì phải tháo cả cụm van như thiết kế đúc liền.

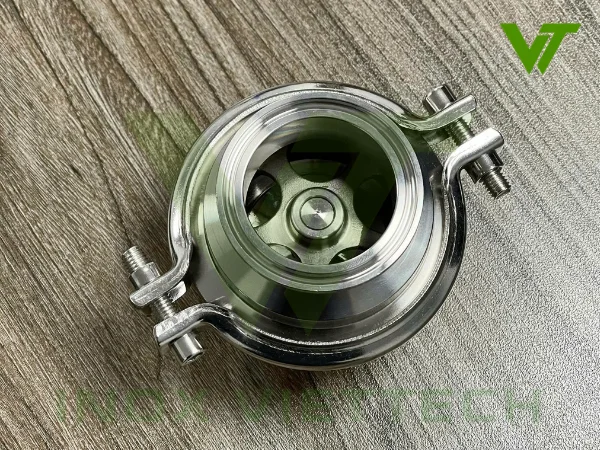

• Đĩa van: là bộ phận chính có tác dụng ngăn chặn hoặc cho lưu chất đi qua van. Khi dòng chảy thuận đủ mạnh, đĩa van bị đẩy mở ra để lưu chất đi qua. Khi áp lực giảm hoặc mất hẳn, đĩa van tự động trở về vị trí đóng để chặn dòng.
• Lò xo: có tác dụng luôn đẩy đĩa van về trạng thái đóng khi không có áp lực từ dòng chảy, đảm bảo lưu chất không chảy ngược lại. Nhờ lực đẩy chủ động của lò xo, van phản ứng nhanh ngay khi có dấu hiệu dòng chảy đảo chiều, không cần chờ áp lực ngược tích tụ đủ lớn mới đóng.
• Gioăng làm kín: được làm từ vật liệu silicone, có tác dụng ngăn không cho lưu chất rò rỉ ra ngoài. Silicone được chọn thay vì cao su công nghiệp thông thường vì đáp ứng tốt yêu cầu vệ sinh và chịu được các chu trình làm sạch lặp lại trong ngành thực phẩm, dược phẩm.
• Bề mặt tiếp xúc lưu chất: được đánh bóng nhẵn, hạn chế góc chết và cặn bám, đáp ứng yêu cầu vệ sinh vi sinh. Đây là điểm khác biệt rõ nhất so với van công nghiệp. Trong ngành vi sinh, một bề mặt sần sùi hay góc khuất nhỏ cũng có thể trở thành nơi vi sinh vật trú ngụ nếu không được làm sạch triệt để.

3. Thông số kỹ thuật và nguyên lý hoạt động của van một chiều vi sinh inox

3.1. Thông số kỹ thuật

Van một chiều vi sinh inox được thiết kế đáp ứng các yêu cầu về độ kín, khả năng chống ăn mòn và tiêu chuẩn vệ sinh trong các hệ thống thực phẩm, đồ uống, dược phẩm và mỹ phẩm. Dưới đây là các thông số kỹ thuật tham khảo của sản phẩm.

• Kiểu kết nối: Clamp, hàn
• Vật liệu thân van: Inox 304, Inox 316L
• Vật liệu gioăng: Silicon
• Kích thước: DN15 – DN100
• Tiêu chuẩn kết nối: DIN, SMS
• Áp lực làm việc: 0 – 10 bar
• Nhiệt độ làm việc: -10°C đến 120°C
• Bề mặt hoàn thiện: Đánh bóng vi sinh Ra ≤ 0.8 μm
• Môi trường sử dụng: Thực phẩm, đồ uống, dược phẩm, mỹ phẩm
• Phương thức hoạt động: Tự động đóng mở theo áp lực dòng chảy
• Xuất xứ: Trung Quốc

3.2. Nguyên lý hoạt động của van một chiều vi sinh inox

Van một chiều vi sinh inox hoạt động dựa vào áp lực của dòng chảy. Toàn bộ cơ chế đóng mở đều xoay quanh cuộc “cân đo” giữa lực đẩy của lưu chất và lực đẩy của lò xo, không cần bất kỳ tín hiệu điều khiển nào từ bên ngoài.

• Ở trạng thái bình thường: Van luôn đóng. Lò xo bên trong luôn tạo lực đẩy lên đĩa van, ép đĩa van áp sát vào bề mặt làm kín. Nhờ vậy, ngay cả khi hệ thống chưa vận hành hoặc đang tạm dừng, van vẫn giữ được trạng thái kín, không cho lưu chất lọt qua theo bất kỳ hướng nào.
• Khi dòng chảy hoạt động: Dưới áp lực của lưu chất di chuyển qua đường ống, lực tác động tạo ra sẽ ép lên bề mặt đĩa van. Khi lực tác động này đủ lớn để thắng lực đẩy của lò xo, đĩa van sẽ bị đẩy lùi lại, đồng thời lò xo bị nén co lại. Khoảng trống được tạo ra lúc này chính là lối cho lưu chất đi qua van. Van chỉ mở khi lưu chất có áp lực đủ lớn, nếu áp lực không đạt yêu cầu, đĩa van sẽ không mở hết hoặc thậm chí không mở, khiến lưu chất không thể lưu thông như mong muốn.
• Khi dòng chảy ngừng: Van tự động đóng lại. Ngay khi lưu chất ngừng di chuyển hoặc áp lực dòng chảy giảm xuống, lực tác động lên đĩa van gần như không còn nữa. Lúc này, lực đẩy của lò xo sẽ lớn hơn, đẩy đĩa van quay trở về đúng vị trí đóng kín ban đầu, ngăn lưu chất chảy ngược trở lại.

Toàn bộ chu trình này lặp lại liên tục và hoàn toàn tự động mỗi khi có sự thay đổi về áp lực dòng chảy trong đường ống. Van không cần người vận hành can thiệp, không cần điện hay khí nén mà chỉ dựa vào chính đặc tính cơ học của lò xo và đĩa van để phản ứng đúng lúc, đúng chiều.

4. Đặc điểm nổi bật của van một chiều vi sinh inox

Van một chiều vi sinh inox được sử dụng rộng rãi trong các hệ thống thực phẩm, đồ uống, sữa và dược phẩm nhờ khả năng ngăn dòng chảy ngược hiệu quả, đồng thời đáp ứng các yêu cầu nghiêm ngặt về vệ sinh và độ bền. Dưới đây là những đặc điểm nổi bật khiến sản phẩm trở thành lựa chọn không thể thay thế trong các dây chuyền sản xuất hiện đại.

• Tự động ngăn dòng chảy ngược, không cần cơ cấu truyền động: Van hoạt động hoàn toàn nhờ áp lực của lưu chất, không cần tay gạt hay bộ truyền động hỗ trợ. Khi dòng chảy đổi chiều hoặc áp suất giảm, đĩa van tự động đóng lại ngay lập tức để bảo vệ hệ thống.
• Đảm bảo tiêu chuẩn vệ sinh cao: Toàn bộ bề mặt tiếp xúc với lưu chất được gia công nhẵn, hạn chế bám cặn và dễ làm sạch, phù hợp với các hệ thống yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm và đồ uống.
• Chống ăn mòn, chịu hóa chất tốt: Được chế tạo từ inox 304 hoặc inox 316L, van có khả năng chống gỉ, chịu được môi trường ẩm, hóa chất CIP và nhiều loại lưu chất khác mà không ảnh hưởng đến chất lượng vận hành.
• Độ kín cao, hạn chế rò rỉ: Đĩa van kết hợp với gioăng làm kín giúp van đóng chặt khi không có dòng chảy, hạn chế hiện tượng chảy ngược và thất thoát lưu chất trong quá trình vận hành.
• Kết cấu đơn giản, ít hư hỏng: Van chỉ gồm một số bộ phận chính như thân van, đĩa van, lò xo và gioăng, giúp quá trình vận hành ổn định, ít phát sinh sự cố và thuận tiện cho việc kiểm tra, bảo trì.
• Đa dạng tiêu chuẩn và kiểu kết nối: Có nhiều lựa chọn theo tiêu chuẩn DIN, SMS cùng các kiểu kết nối clamp hoặc nối hàn, đáp ứng nhiều hệ thống đường ống vi sinh khác nhau.
• Tuổi thọ cao, chi phí bảo trì thấp: Vật liệu chất lượng và kết cấu bền chắc giúp van làm việc ổn định trong thời gian dài, giảm tần suất thay thế và chi phí bảo dưỡng.
• Phù hợp với hệ thống CIP và SIP: Van có thể làm việc trong các quy trình vệ sinh và tiệt trùng tại chỗ mà vẫn đảm bảo đóng mở ổn định, đáp ứng yêu cầu của các dây chuyền sản xuất hiện đại.

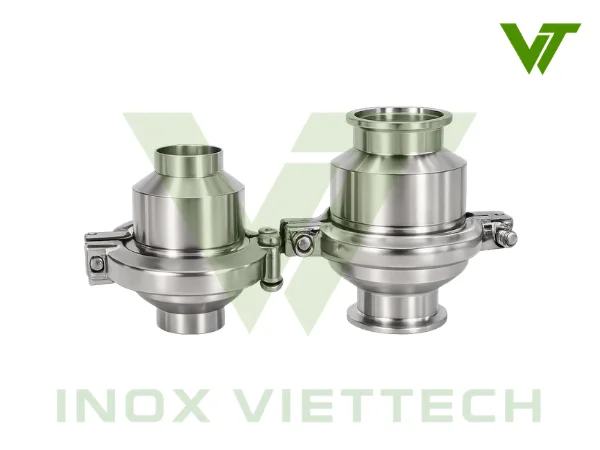

5. Các loại van một chiều vi sinh inox phổ biến

Dựa theo phương pháp kết nối với đường ống, van một chiều vi sinh inox hiện được sử dụng phổ biến với hai dạng chính là nối clamp và nối hàn. Cả hai loại đều có cùng chức năng ngăn dòng chảy ngược, nhưng khác nhau về cách lắp đặt, khả năng tháo rời và mức độ thuận tiện khi bảo trì.

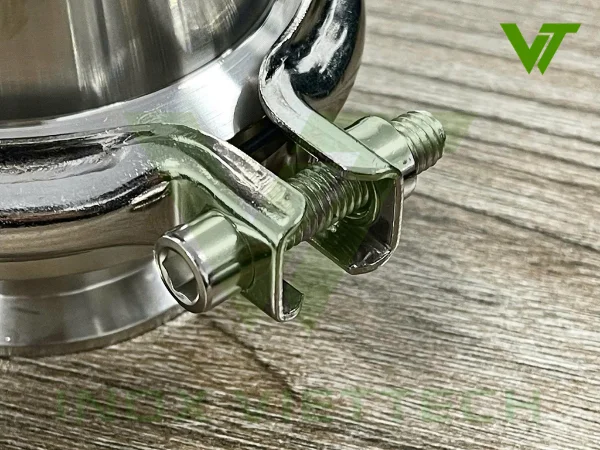

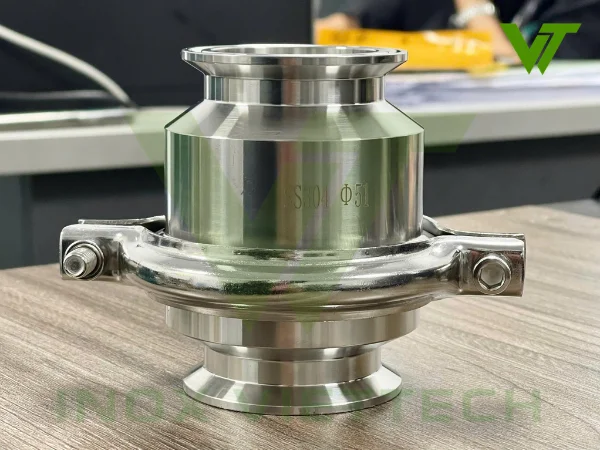

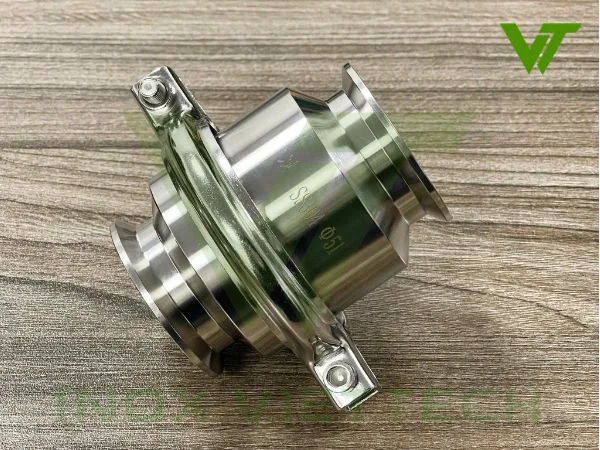

5.1. Van một chiều vi sinh nối clamp

Van một chiều vi sinh nối clamp có hai đầu kết nối được gia công theo chuẩn clamp. Khi lắp đặt, đầu van được ghép với đầu ống hoặc phụ kiện thông qua gioăng làm kín và cùm kẹp inox. Cách liên kết này không cần hàn, nhờ đó quá trình lắp đặt diễn ra nhanh và không làm ảnh hưởng đến bề mặt đường ống.

Điểm nổi bật của loại van này là khả năng tháo lắp thuận tiện. Khi cần kiểm tra đĩa van, lò xo hoặc gioăng, người vận hành chỉ cần tháo cùm kẹp và tách van khỏi đường ống. Việc vệ sinh, thay thế linh kiện và lắp lại cũng được thực hiện trong thời gian ngắn.

Kết nối clamp còn mang lại tính linh hoạt cao khi hệ thống cần thay đổi vị trí lắp đặt, thay van hoặc điều chỉnh cấu hình đường ống. Người sử dụng không phải cắt ống hay xử lý lại mối hàn, nhờ đó giảm thời gian dừng hệ thống và hạn chế phát sinh công việc thi công tại chỗ.

Tuy nhiên, độ kín của vị trí kết nối phụ thuộc nhiều vào chất lượng gioăng và cách lắp cùm. Gioăng cần được đặt đúng tâm, không bị xoắn hoặc lệch. Cùm clamp cũng cần được siết đều để tránh rò rỉ trong quá trình vận hành.

5.2. Van một chiều vi sinh nối hàn

Van một chiều vi sinh nối hàn có hai đầu được thiết kế để hàn trực tiếp với đường ống inox vi sinh. Sau khi thi công, van trở thành một phần cố định của tuyến ống, tạo mối nối chắc chắn và ổn định trong suốt quá trình vận hành.

Do không sử dụng cùm kẹp và gioăng tại vị trí kết nối với đường ống, loại van này giúp giảm số lượng mối ghép tháo rời. Điều đó góp phần hạn chế nguy cơ rò rỉ tại đầu nối và tạo bề mặt đường ống liền mạch hơn.

Van nối hàn phù hợp với các hệ thống được thiết kế cố định, ít phải thay đổi vị trí hoặc tháo rời thiết bị. Khi thi công, cần kiểm soát tốt nhiệt độ hàn, độ đồng tâm giữa van và đường ống, đồng thời xử lý bề mặt mối hàn đúng kỹ thuật để tránh biến dạng hoặc tạo vị trí bám cặn bên trong.

Nhược điểm của kiểu nối này là việc sửa chữa và thay thế phức tạp hơn. Nếu cần tháo toàn bộ van khỏi hệ thống, người vận hành phải cắt đường ống hoặc xử lý lại mối hàn. Vì vậy, vị trí lắp van cần được tính toán từ đầu để thuận tiện cho quá trình kiểm tra và bảo trì sau này.

6. Tiêu chuẩn kết nối của van một chiều vi sinh inox

Van một chiều vi sinh nối clamp được sản xuất theo hai tiêu chuẩn kết nối phổ biến là DIN và SMS. Mỗi tiêu chuẩn có hệ đo kích thước và quy cách riêng, cần xác định đúng tiêu chuẩn của hệ thống đang sử dụng trước khi đặt hàng để tránh sai lệch khi lắp đặt.

6.1. Tiêu chuẩn DIN

DIN (Deutsches Institut für Normung – Viện Tiêu chuẩn Đức) là tiêu chuẩn phổ biến tại châu Âu, đặc biệt được sử dụng trong các hệ thống đường ống công nghiệp, thực phẩm và dược phẩm. Đây cũng là tiêu chuẩn được sử dụng rộng rãi trong ngành vi sinh tại Việt Nam.

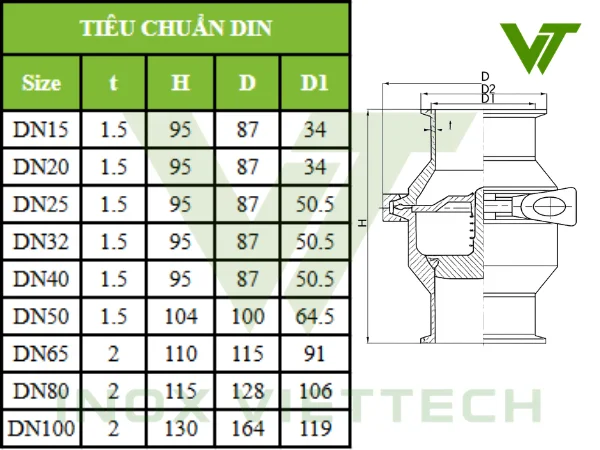

Bảng kích thước van một chiều vi sinh nối clamp tiêu chuẩn DIN:

Size	t	H	D	D1
DN15	1.5	95	87	34
DN20	1.5	95	87	34
DN25	1.5	95	87	50.5
DN32	1.5	95	87	50.5
DN40	1.5	95	87	50.5
DN50	1.5	104	100	64.5
DN65	2.0	110	115	91
DN80	2.0	115	128	106
DN100	2.0	130	164	119

6.2. Tiêu chuẩn SMS

SMS là tiêu chuẩn kết nối vi sinh có nguồn gốc từ Thụy Điển, ban đầu được phát triển cho ngành công nghiệp sữa, sau đó được ứng dụng rộng rãi trong ngành thực phẩm, đồ uống nói chung. Kích thước theo chuẩn SMS được đo bằng đơn vị inch. Đây là tiêu chuẩn phổ biến tại thị trường Việt Nam, được nhiều nhà sản xuất và cung cấp thiết bị vi sinh trong nước sử dụng làm chuẩn chính.

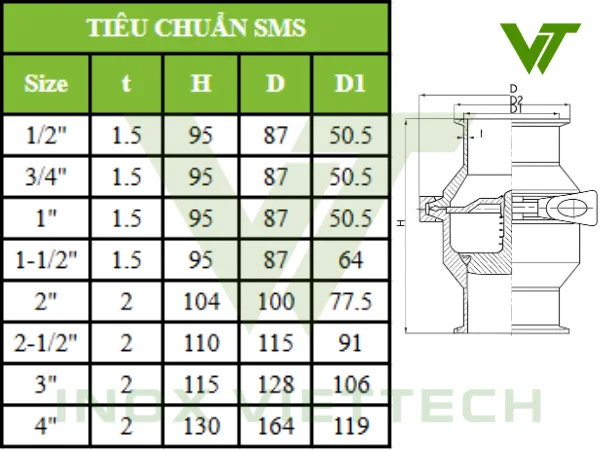

Bảng kích thước van một chiều vi sinh nối clamp tiêu chuẩn SMS:

Size	t	H	D	D1
1/2″	1.5	95	87	50.5
3/4″	1.5	95	87	50.5
1″	1.5	95	87	50.5
1-1/2″	1.5	95	87	64
2″	2.0	104	100	77.5
2-1/2″	2.0	110	115	91
3″	2.0	115	128	106
4″	2.0	130	164	119

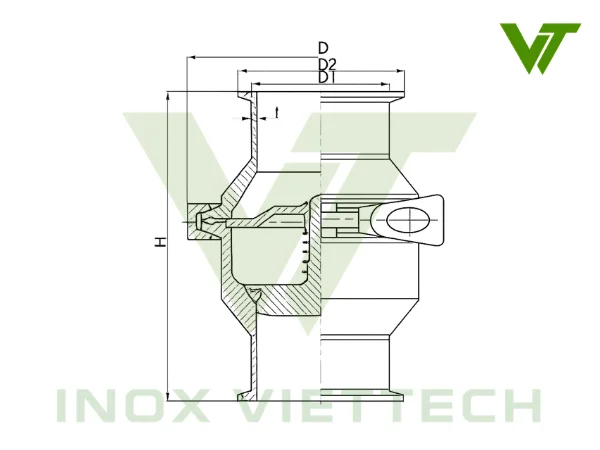

Lưu ý khi tra bảng: Kích thước t là độ dày thành van, H là chiều cao tổng thể, D là đường kính mặt clamp và D1 là đường kính lòng van hoặc đường kính trong. Vì DIN đo bằng milimét còn SMS đo bằng inch, hai tiêu chuẩn này không lắp lẫn được cho nhau dù có một số kích thước gần tương đương. Cần xác định đúng tiêu chuẩn hệ thống đang sử dụng trước khi đặt hàng.

7. Đâu là vị trí yêu cầu phải lắp van một chiều vi sinh inox trong hệ thống?

Van một chiều không phải là phụ kiện lắp tùy ý mà là một trong những vị trí bắt buộc nhằm bảo vệ hệ thống. Dưới đây là những vị trí quan trọng cần lắp van một chiều.

• Ngay sau đầu ra của bơm: Đây là vị trí bắt buộc phổ biến nhất, giúp ngăn dòng chảy quay ngược về bơm khi bơm ngừng hoạt động. Nếu không có van một chiều tại đây, áp lực dòng chảy ngược có thể làm hỏng cánh bơm hoặc gây ra hiện tượng va đập thủy lực (water hammer), ảnh hưởng đến cả đường ống.
• Đường ống cấp liệu vào bồn chứa, bồn tank: Lắp tại vị trí này giúp lưu chất trong bồn không chảy ngược trở lại đường ống cấp khi áp suất đường cấp giảm, tránh nhiễm chéo lưu chất giữa các mẻ sản xuất.
• Sau các điểm bơm hóa chất, bơm định lượng: Trong hệ thống cần hóa chất hoặc CIP, van một chiều ngăn không cho lưu chất hoặc hóa chất tác động ngược chiều vào bơm định lượng, tránh hư hỏng thiết bị và đảm bảo độ chính xác của quá trình vận hành.
• Trước các thiết bị đo lưu lượng hoặc đồng hồ đo: Van một chiều giúp ổn định hướng dòng chảy, hạn chế hiện tượng dòng chảy ngược làm sai lệch kết quả đo và góp phần bảo vệ các thiết bị đo trong hệ thống.
• Đường ống hồi lưu trong hệ thống CIP: Giúp đảm bảo dung dịch vệ sinh chỉ di chuyển đúng theo chu trình thiết kế, không chảy ngược gây nhiễm bẩn giữa các giai đoạn vệ sinh khác nhau.
• Hệ thống có nhiều bơm hoặc nhiều đường ống song song: Van một chiều giúp ngăn hiện tượng lưu chất chảy ngược từ nhánh này sang nhánh khác, đảm bảo mỗi tuyến hoạt động độc lập và ổn định.

8. Những lỗi thường gặp khi lắp đặt và sử dụng van một chiều vi sinh inox

Dù có cấu tạo đơn giản, van một chiều vi sinh vẫn có thể gặp một số lỗi phổ biến trong quá trình lắp đặt và vận hành nếu không chú ý đúng kỹ thuật. Dưới đây là những lỗi thường gặp nhất và cách khắc phục.

• Lắp ngược chiều dòng chảy: Đây là lỗi phổ biến nhất, khiến van luôn ở trạng thái đóng hoặc không hoạt động đúng chức năng ngăn dòng chảy ngược. Trên thân van luôn có mũi tên chỉ hướng dòng chảy khuyến nghị, cần kiểm tra kỹ và lắp đúng chiều mũi tên trước khi đưa vào vận hành.
• Van bị kẹt do cặn bẩn, tạp chất: Trong môi trường lưu chất có nhiều cặn, bùn hoặc hạt rắn, đĩa van và lò xo dễ bị mắc kẹt, khiến đóng mở không linh hoạt. Nên vệ sinh sạch đường ống trước khi lắp đặt và vệ sinh định kỳ theo khuyến cáo của nhà sản xuất.
• Áp lực dòng chảy không đủ để mở van: Nếu áp lực thực tế nhỏ hơn áp lực cài đặt của lò xo, lưu chất sẽ không đi qua van. Cần chọn đúng loại van có độ nhạy lò xo phù hợp với áp suất làm việc của hệ thống.
• Gioăng làm kín bị ăn mòn hoặc biến dạng: Gioăng cao su sau thời gian sử dụng có thể mất khả năng làm kín, gây rò rỉ lưu chất ra ngoài. Cần kiểm tra định kỳ và thay thế gioăng khi phát hiện dấu hiệu chai cứng, rách hoặc biến dạng.
• Lò xo mất tính đàn hồi hoặc gãy: Sau thời gian dài vận hành, lò xo có thể bị yếu hoặc gãy, khiến van đóng không kín hoặc khả năng ngăn dòng chảy ngược giảm. Cần thay mới lò xo để đảm bảo van hoạt động ổn định.
• Lắp đặt sai vị trí: Không đúng phương lắp khuyến nghị hoặc lắp sai hướng dòng chảy có thể làm giảm hiệu quả hoạt động và ảnh hưởng đến tuổi thọ của van. Trước khi lắp đặt cần kiểm tra đúng hướng lưu chất và vị trí làm việc của van theo hướng dẫn kỹ thuật.

9. Địa chỉ cung cấp van một chiều vi sinh inox uy tín

Van một chiều vi sinh inox là thiết bị có yêu cầu cao về độ chính xác kích thước, chất lượng vật liệu và độ nhạy của cơ chế lò xo. Nếu nguồn gốc tiếp điểm hàn không đồng đều hoặc van có độ kín không đảm bảo, hệ thống có thể xảy ra tình trạng dòng chảy ngược và độ an toàn của cả hệ thống bị ảnh hưởng. Vì vậy, khi lựa chọn đơn vị cung cấp, khách hàng không nên chỉ quan tâm đến giá mà cần xem xét đầy đủ các yếu tố sau:

• Nguồn gốc vật liệu rõ ràng: Inox 304/316 đúng tiêu chuẩn, có đầy đủ chứng từ CO-CQ để đối chiếu khi cần.
• Đúng tiêu chuẩn kết nối: Kích thước mặt clamp, đường kính lòng van đúng theo bảng thông số tiêu chuẩn DIN hoặc SMS, tránh tình trạng lắp không khớp với hệ thống hiện có.
• Đa dạng kiểu kết nối: Đáp ứng cả kiểu nối clamp để tháo lắp vệ sinh và nối hàn cố định lâu dài tùy theo nhu cầu trong từng vị trí lắp đặt.
• Tư vấn kỹ thuật đúng trọng tâm: Hỗ trợ xác định đúng vật liệu, kiểu kết nối, độ nhạy lò xo phù hợp với áp lực và lưu chất thực tế của hệ thống.
• Kiểm tra chất lượng trước khi giao hàng: Đảm bảo van hoạt động trơn tru, đóng mở đúng cơ chế và không rỉ nước khi đầu van bị khóa bằng.
• Hàng có sẵn, giao nhanh: Đáp ứng tiến độ thi công, đặc biệt với các dự án cần lắp đặt gấp.

INOX VIETTECH là đơn vị cung cấp van một chiều vi sinh cùng nhiều loại phụ kiện đường ống, phụ kiện bồn tank inox và các loại van vi sinh khác phục vụ ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm và hóa chất. Quý khách có nhu cầu vui lòng liên hệ trực tiếp để được tư vấn cấu hình phù hợp và nhận báo giá nhanh nhất.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp

Van một chiều inox vi sinh nối clamp và nối hàn khác nhau thế nào?
Van nối clamp dùng cùm kẹp để tháo lắp nhanh, thuận tiện vệ sinh định kỳ, phù hợp với ngành thực phẩm, dược phẩm. Van nối hàn liên kết cố định trực tiếp vào đường ống, độ kín tại mối nối cao hơn nhưng khó tháo rời để bảo trì.

Nên chọn tiêu chuẩn DIN hay SMS?
Cần dựa vào tiêu chuẩn của hệ thống đường ống hiện có. Tại Việt Nam, SMS phổ biến hơn, nhưng nếu hệ thống nhập khẩu từ châu Âu thường theo chuẩn DIN. Nên xác nhận với đơn vị cung cấp trước khi đặt hàng để tránh lắp sai kích thước.

Van một chiều có cần bảo trì định kỳ không?
Có. Nên kiểm tra định kỳ tình trạng lò xo, gioăng và đĩa van, đặc biệt với van nối clamp cần vệ sinh thường xuyên để tránh cặn bẩn ảnh hưởng đến độ nhạy đóng mở của lò xo.

Nên chọn inox 304 hay inox 316?
Inox 304 phù hợp với môi trường thông thường, ít ăn mòn. Inox 316 nên ưu tiên khi hệ thống tiếp xúc hóa chất, môi trường có clorua, nhờ khả năng chống ăn mòn tốt hơn.

Van một chiều lắp sai chiều dòng chảy có sao không?
Có. Trên thân van thường có mũi tên chỉ hướng dòng chảy khuyến nghị. Nếu lắp ngược chiều, van sẽ không hoạt động đúng chức năng ngăn dòng chảy ngược, thậm chí có thể gây kẹt van hoặc tăng áp lực bất thường trong hệ thống.
