Van Màng Kép Vi Sinh Inox

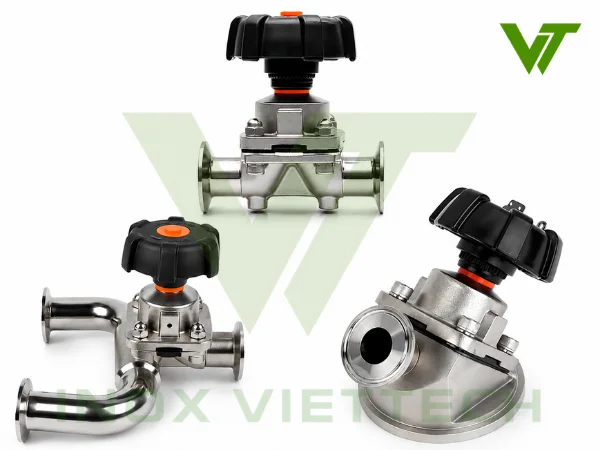

1. Van màng kép vi sinh inox là gì?

Van màng kép vi sinh inox là dòng van sử dụng màng đàn hồi để đóng mở và kiểm soát dòng lưu chất trong hệ thống đường ống vi sinh. Thân van thường được chế tạo từ inox 316 hoặc inox 316L, có bề mặt nhẵn, ít bám cặn và thuận tiện cho quá trình vệ sinh. Van thường sử dụng kết nối clamp hoặc kết nối hàn, phù hợp với những dây chuyền yêu cầu độ sạch cao.

Điểm đặc trưng của sản phẩm là cụm màng kép gồm lớp PTFE tiếp xúc trực tiếp với lưu chất và lớp EPDM phía sau. PTFE có khả năng chống hóa chất và hạn chế bám dính tốt, còn EPDM giúp tăng độ đàn hồi và hỗ trợ màng đóng mở ổn định. So với màng đơn bằng silicone, cấu tạo màng kép có khả năng làm kín và chống ăn mòn tốt hơn, phù hợp với hóa chất lên men, dung dịch dược phẩm và các loại lưu chất yêu cầu vệ sinh cao.

2. Cấu tạo van màng kép vi sinh inox

Cấu tạo của van màng kép vi sinh inox gồm các bộ phận chính sau:

• Thân van: Được chế tạo từ inox 304 hoặc inox 316, có bề mặt nhẵn và khả năng chống ăn mòn tốt. Hai đầu thân van có thể được thiết kế kết nối clamp hoặc kết nối hàn để lắp vào hệ thống đường ống vi sinh.
• Màng van: Là bộ phận quan trọng nhất, quyết định trực tiếp đến độ kín và độ bền của van. Màng thường có cấu tạo kép gồm lớp PTFE tiếp xúc với lưu chất và lớp EPDM phía sau để tăng độ đàn hồi. Cụm màng được liên kết với trục đẩy.
• Trục đẩy: Một đầu được nối với màng van, đầu còn lại liên kết với bộ điều khiển. Khi trục di chuyển lên hoặc xuống, màng van sẽ được nâng lên hoặc ép xuống để thực hiện quá trình đóng mở.
• Bộ điều khiển: Có thể là tay nắm vận hành thủ công hoặc bộ điều khiển khí nén. Bộ phận này tạo lực làm trục đẩy di chuyển lên xuống, từ đó kéo giãn hoặc ép chặt màng van vào bề mặt làm kín để đóng hoặc mở dòng lưu chất.

3. Đặc điểm vật liệu cấu tạo van màng kép vi sinh inox

Van màng kép vi sinh inox gồm hai nhóm vật liệu chính quyết định đến độ bền, khả năng chống ăn mòn và tuổi thọ của van là vật liệu thân van và vật liệu màng van. Mỗi bộ phận có yêu cầu vật liệu riêng, phù hợp với vai trò kỹ thuật khác nhau trong quá trình vận hành.

3.1. Vật liệu thân van

Thân van màng kép vi sinh được chế tạo từ inox 304 hoặc inox 316L. Đây là hai mác thép không gỉ phổ biến nhất trong ngành công nghiệp vi sinh.

• Inox 304 chứa khoảng 18% Crom và 8% Niken, tạo lớp màng oxit thụ động trên bề mặt giúp chống gỉ, chống ăn mòn trong môi trường thông thường như nước sạch, thực phẩm trung tính. Đây là lựa chọn phổ biến nhờ giá thành hợp lý, đáp ứng tốt cho phần lớn hệ thống không tiếp xúc hóa chất mạnh.
• Inox 316L có thêm khoảng 2 đến 3% Molybden so với inox 304, giúp tăng khả năng chống ăn mòn rỗ trong môi trường có clorua, ví dụ hóa chất tẩy rửa CIP chứa clo hoặc lưu chất có tính ăn mòn cao. Ký hiệu “L” là viết tắt của Low Carbon, thể hiện hàm lượng carbon thấp hơn so với inox 316 thông thường, giúp hạn chế hiện tượng ăn mòn tại các mối hàn. Đây là điểm quan trọng vì thân van thường trải qua nhiều mối hàn trong quá trình chế tạo. Nên ưu tiên inox 316L nếu hệ thống thường xuyên trải qua chu trình CIP hoặc SIP với hóa chất mạnh hoặc tiếp xúc lưu chất có tính ăn mòn.

Bề mặt tiếp xúc trực tiếp với lưu chất bên trong thân van được đánh bóng đạt độ nhám thấp, thường Ra nhỏ hơn hoặc bằng 0.8 µm, giúp hạn chế bám cặn, dễ vệ sinh và đáp ứng tiêu chuẩn vi sinh trong ngành thực phẩm, dược phẩm.

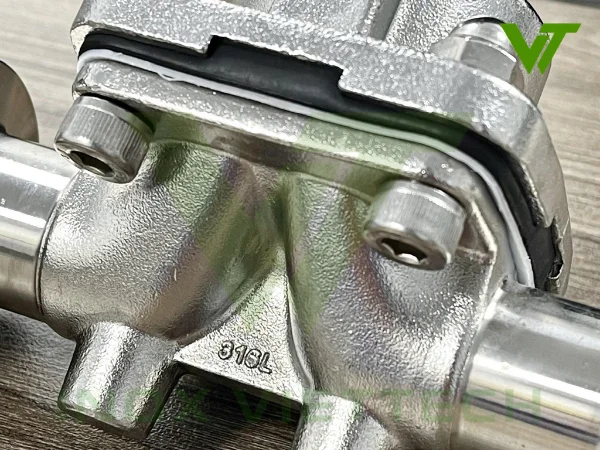

3.2. Vật liệu màng van

Màng van là bộ phận trực tiếp tiếp xúc với lưu chất và chịu trách nhiệm đóng, mở dòng chảy. Vì vậy, vật liệu chế tạo cần đáp ứng cả yêu cầu về độ đàn hồi lẫn khả năng kháng hóa chất. Với van màng kép, cấu trúc màng gồm hai lớp vật liệu khác nhau, phối hợp bù trừ nhược điểm cho nhau.

• Lớp PTFE hay Teflon nằm ở mặt tiếp xúc trực tiếp với lưu chất. PTFE có độ trơ hóa học gần như tuyệt đối, kháng được hầu hết axit, kiềm, dung môi và hóa chất ăn mòn mạnh mà các vật liệu đàn hồi thông thường không đáp ứng được. Bề mặt PTFE trơn nhẵn còn giúp hạn chế bám dính lưu chất, đây là điểm quan trọng trong các hệ thống yêu cầu độ sạch cao. Tuy nhiên, PTFE gần như không có độ đàn hồi, không thể tự làm màng van một mình nếu dùng đơn lẻ.
• Lớp EPDM nằm phía sau lớp PTFE, đóng vai trò lớp đàn hồi chịu lực. EPDM bù lại đúng điểm yếu của PTFE, giúp màng phục hồi hình dạng sau mỗi chu kỳ đóng, mở, duy trì độ kín ổn định trong suốt vòng đời sử dụng, đồng thời hỗ trợ giảm mỏi cơ học cho lớp PTFE khi vận hành ở tần suất cao.

Nhờ cấu trúc hai lớp này, màng van kép có khả năng kháng hóa chất vượt trội so với màng đơn, thường chỉ làm từ silicone hoặc EPDM, phù hợp với các hệ thống dược phẩm, hóa chất, mỹ phẩm và công nghệ sinh học, nơi đòi hỏi độ trơ hóa học cao và độ sạch bề mặt tiếp xúc nghiêm ngặt hơn so với hệ thống thực phẩm, đồ uống thông thường.

4. Nguyên lý hoạt động của van màng kép vi sinh inox

Van màng kép vi sinh inox hoạt động dựa trên chuyển động đồng bộ giữa bộ điều khiển, trục đẩy và màng van. Các bộ phận này được bố trí trên cùng một trục thẳng đứng, giúp lực đóng mở truyền trực tiếp xuống màng van và tạo độ kín ổn định trong quá trình vận hành.

Đối với phiên bản tay nắm, khi người vận hành xoay tay nắm, chuyển động quay được chuyển thành chuyển động tịnh tiến của trục đẩy. Với phiên bản điều khiển khí nén, áp lực khí sẽ tác động lên bộ truyền động để làm trục đẩy di chuyển lên hoặc xuống. Do đầu dưới của trục được liên kết trực tiếp với màng van, mọi chuyển động của trục đều làm màng thay đổi vị trí tương ứng.

• Khi van đóng: Trục đẩy di chuyển xuống và ép màng van sát vào phần vách ngăn bên trong thân van. Màng bị nén chặt trên bề mặt làm kín, chặn hoàn toàn đường lưu chất và ngăn dòng chảy đi qua.
• Khi van mở: Trục đẩy được kéo lên, làm màng van tách khỏi vách ngăn. Khoảng trống giữa màng và thân van được mở ra, cho phép lưu chất chảy qua khoang van và tiếp tục đi vào đường ống.

Nhờ màng van ngăn cách khoang lưu chất với trục đẩy và bộ điều khiển, các chi tiết truyền động phía trên không tiếp xúc trực tiếp với sản phẩm. Cơ chế này giúp hạn chế rò rỉ, giảm nguy cơ nhiễm bẩn và phù hợp với các hệ thống yêu cầu độ sạch cao.

5. Phân loại van màng kép vi sinh inox

Van màng kép vi sinh inox không chỉ có một kiểu kết cấu cố định. Tùy theo vị trí lắp đặt, hướng đường ống, yêu cầu xả lưu chất và mức độ tự động hóa của dây chuyền, van được sản xuất với nhiều dạng thân và cơ cấu vận hành khác nhau.

Xét theo kết cấu thân van, có thể chia thành van màng kép thân thông thường, van màng kép chữ U và van màng kép xả đáy. Xét theo phương thức vận hành, van gồm loại tay nắm và loại điều khiển khí nén. Mỗi loại có một đặc tính riêng, vì vậy cần lựa chọn dựa trên đúng nhiệm vụ của van trong hệ thống.

5.1. Phân loại theo kết cấu thân van

Kết cấu thân là yếu tố quyết định van được lắp ở đâu và dòng lưu chất sẽ đi qua van theo hướng nào. Sự khác nhau giữa các loại thân van không chỉ nằm ở hình dáng bên ngoài mà còn liên quan trực tiếp đến khả năng bố trí đường ống, thoát lưu chất và vệ sinh hệ thống.

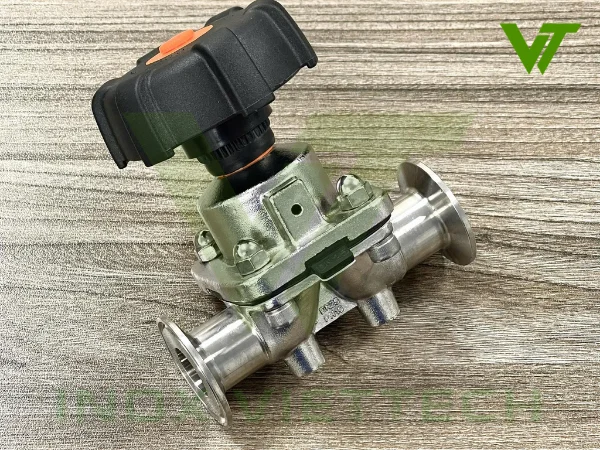

Van màng kép thân thông thường

Van màng kép thân thông thường có hai đầu kết nối bố trí theo dạng thẳng, phù hợp lắp trực tiếp trên một tuyến đường ống. Đây là kiểu kết cấu van và có phạm vi sử dụng rộng nhất trong các hệ thống inox vi sinh. Van đảm nhiệm chức năng đóng mở, điều tiết hoặc kiểm soát dòng lưu chất mà không yêu cầu cấu trúc đặc biệt về bố trí đường ống.

Do phần thân có kết cấu tương đối đơn giản, loại van này thuận tiện khi tháo lắp, kiểm tra và thay thế màng, đồng thời chi phí đầu tư cũng thường thấp hơn các dạng thân đặc biệt như chữ U hoặc xả đáy. Đây thường là lựa chọn đầu tiên cho các dây chuyền thực phẩm, đồ uống, dược phẩm, mỹ phẩm và xử lý nước sạch, ở những vị trí cần kiểm soát dòng chảy trên tuyến ống nhưng không có yêu cầu riêng về lắp sát đáy bồn hoặc thay đổi cao độ đường ống.

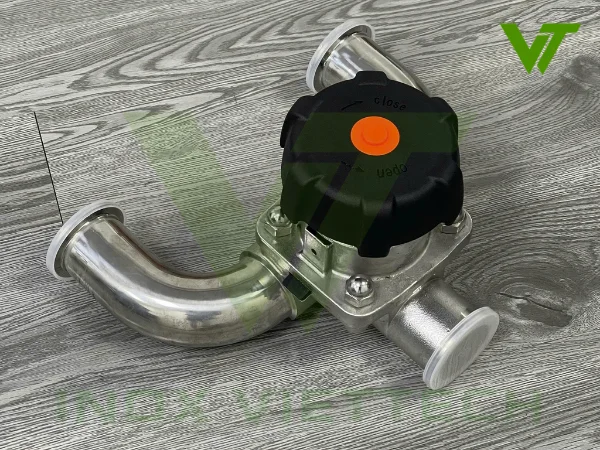

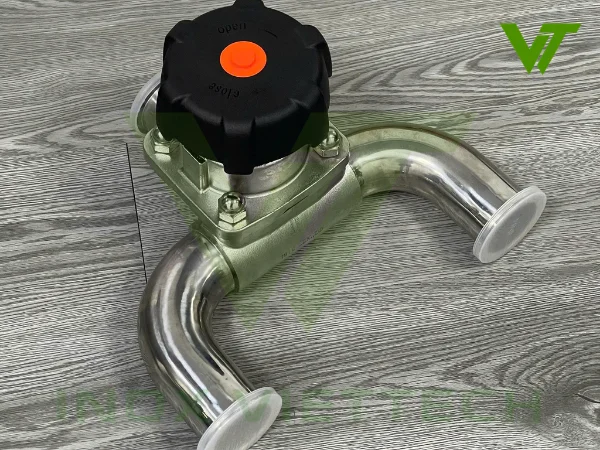

Van màng kép chữ U

Van màng kép chữ U có phần thân tạo hình cong, khiến hai đầu kết nối không nằm trên cùng một đường thẳng như loại thông thường. Hình dạng này cho phép van liên kết hai đoạn ống có vị trí hoặc cao độ khác nhau mà không cần bổ sung nhiều cút nối bên ngoài, vừa đúng mục đích thay đổi hướng hoặc thay đổi vị trí tuyến ống.

Trong những hệ thống có không gian lắp đặt hạn chế, đường ống cần vòng qua thiết bị hoặc kết nối giữa hai vị trí không đồng trục, thân chữ U giúp bố trí hệ thống gọn hơn, giảm bớt các đoạn cút và mối nối phụ, nhờ đó cụm đường ống đơn giản hơn và thuận tiện hơn khi vệ sinh, bảo trì. Loại van này thường được chọn khi kết cấu đường ống không cho phép lắp van thân thẳng, nhưng tính chuyên dụng cao nên cần xác định đúng kích thước, hướng kết nối trước khi đặt hàng.

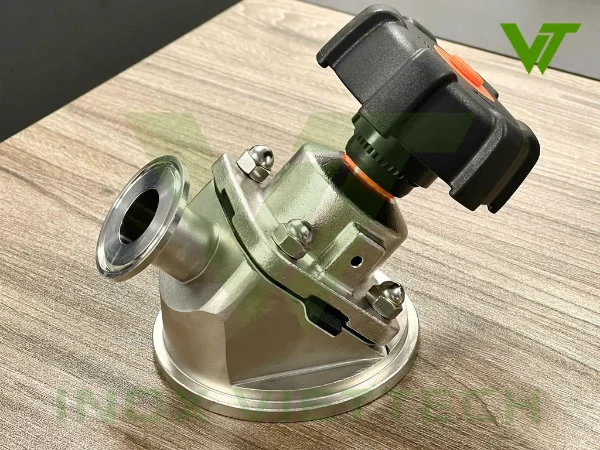

Van màng kép xả đáy

Van màng kép xả đáy được thiết kế riêng để lắp tại vị trí thấp nhất của bồn tank, bồn phối trộn, bồn lên men hoặc thiết bị chứa, liên kết trực tiếp với đáy bồn thay vì lắp trên một đoạn đường ống độc lập.

Nếu dùng van thân thông thường, hệ thống thường phải bổ sung một đoạn ống nối từ đáy bồn xuống van, đoạn ống này có thể giữ lại một lượng lưu chất sau khi xả. Với van màng kép xả đáy, cửa van được bố trí gần sát bề mặt đáy bồn nên sản phẩm, cặn và dung dịch vệ sinh thoát ra nhanh hơn, hạn chế khoảng không tồn đọng giữa đáy bồn và cửa van. Loại van này đặc biệt phù hợp với bồn chứa nguyên liệu có giá trị cao, lưu chất dễ lắng cặn hoặc dây chuyền yêu cầu vệ sinh kỹ giữa các mẻ sản xuất, dùng để xả sản phẩm, xả cặn, xả nước rửa hoặc hỗ trợ CIP tại khu vực đáy bồn. So với hai loại còn lại, van màng kép xả đáy có vị trí sử dụng rất rõ ràng, không thay thế van trên đường ống thông thường mà chủ yếu được chọn khi cần lắp trực tiếp vào bồn tank.

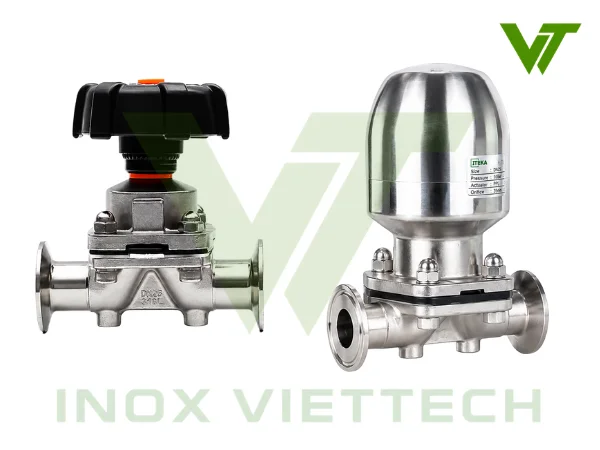

5.2. Phân loại theo phương thức vận hành

Cùng một kiểu thân van có thể được lắp tay nắm hoặc bộ điều khiển khí nén. Việc lựa chọn phương thức vận hành phụ thuộc vào tần suất đóng mở, vị trí lắp đặt và mức độ tự động hóa của dây chuyền.

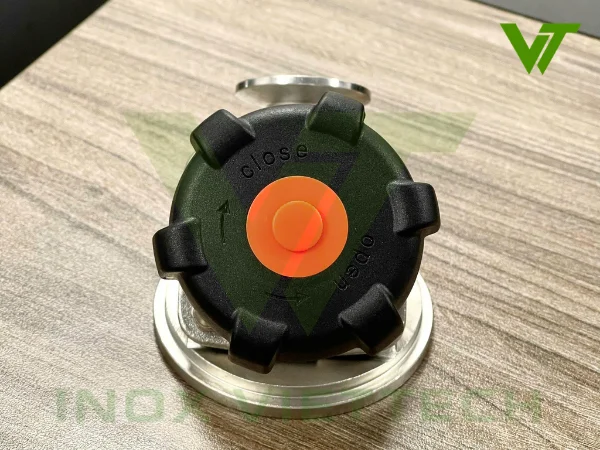

Van màng kép tay nắm

Van màng kép tay nắm sử dụng lực xoay trực tiếp của người vận hành để nâng hoặc ép màng van. Khi xoay tay nắm, trục van di chuyển theo phương thẳng đứng và làm thay đổi tiết diện dòng chảy của van. Van vận hành độc lập, không cần nguồn khí nén hay hệ thống điều khiển, nên có thể lắp ở những vị trí chưa có đường khí, dây chuyền đơn giản hoặc nơi không cần đóng mở thường xuyên.

Cơ cấu tay nắm giúp người vận hành chủ động điều chỉnh độ mở van theo yêu cầu thực tế, nhưng mức độ chính xác phụ thuộc vào thao tác của người sử dụng. Không phù hợp với những quy trình cần lặp lại vị trí mở van một cách đồng nhất. Với chi phí đầu tư thấp và cấu tạo dễ kiểm tra, loại này phù hợp với hệ thống quy mô nhỏ, đường ống phụ, vị trí lấy mẫu hoặc các công đoạn cần thao tác trực tiếp tại chỗ.

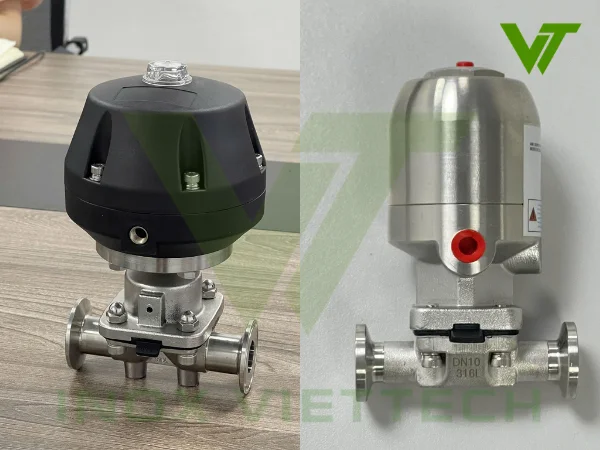

Van màng kép điều khiển khí nén

Van màng kép điều khiển khí nén được lắp bộ truyền động phía trên thân van, dùng áp lực khí nén để tạo chuyển động nâng hoặc ép màng van mà không cần người vận hành tác động trực tiếp. Cơ chế đóng mở tự động, nhanh và lặp lại ổn định theo từng chu kỳ, quan trọng với các dây chuyền sản xuất liên tục hoặc công đoạn cần vận hành nhiều lần trong ngày.

Bộ truyền động khí nén có thể làm từ nhựa hoặc inox tùy theo yêu cầu và ngân sách của hệ thống. Về kiểu tác động, dòng van này thành hai loại:

• Tác động đơn: Chỉ dùng khí nén cho một chiều, chiều còn lại nhờ lò xo hồi vị. Có cả loại thường đóng và thường mở. Nếu đường van cần đóng khi mất điện hoặc khí nén đến gián đoạn, nhưng giá thành thường cao hơn một chút.
• Tác động kép: Dùng khí nén đẩy cả hai chiều đóng và mở, vận hành ổn định.

Loại này đặc biệt phù hợp với van lắp trên cao, dưới đáy bồn hoặc tại khu vực khó thao tác bằng tay, nơi hệ thống CIP và dây chuyền tự động, dây chuyền đóng mở lặp lại. Van tay nắm giúp giảm phụ thuộc vào người vận hành và duy trì chu trình làm việc ổn định.

6. Bảng kích thước van màng kép vi sinh inox

Kích thước của van màng kép vi sinh inox thay đổi theo từng dạng thân van. Van thân thông thường chủ yếu được xác định theo đường kính ống, chiều dài thân và chiều cao tổng thể. Van chữ U cần quan tâm thêm khoảng cách giữa hai đầu nối và chiều cao lắp đặt. Van xả đáy cần đối chiếu kích thước phần thân van, đầu kết nối và vị trí hàn trực tiếp vào đáy bồn.

Các thông số dưới đây được tính bằng mm và mang tính tham khảo. Kích thước thực tế có thể thay đổi theo tiêu chuẩn đầu nối, vật liệu thân, loại màng và bộ điều khiển được lắp trên van.

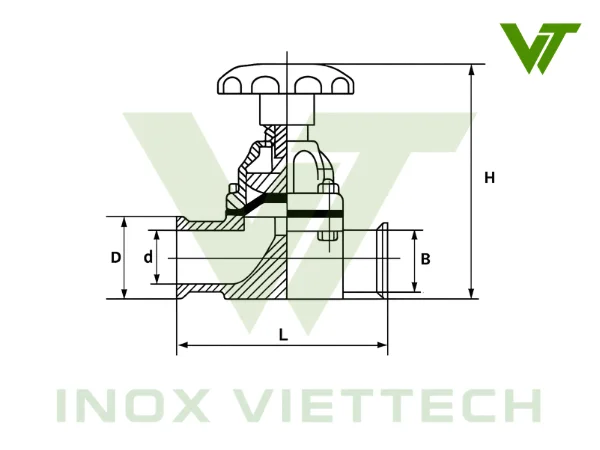

6.1. Bảng kích thước van màng kép thân thông thường

Van màng kép thân thông thường có hai đầu kết nối nằm trên cùng một đường thẳng. Khi lựa chọn, cần đối chiếu đường kính ngoài của ống, đường kính trong, chiều dài tổng thể của thân van và chiều cao từ tâm đường ống đến đỉnh tay nắm.

Trong bảng:

• Size: Kích thước danh nghĩa của đường ống.
• B: Kích thước phần đầu nối hoặc khoảng cách được thể hiện trên bản vẽ.
• A: Chiều dài phần thân hoặc kích thước cụm thân van.
• L: Chiều dài tổng thể của van theo phương ngang.
• D: Đường kính ngoài của đầu kết nối.
• d: Đường kính trong của đường lưu chất.
• H: Chiều cao tổng thể của van. Hai giá trị H thể hiện sự khác nhau giữa các cấu hình tay nắm hoặc cụm thân van.

Size	B	A	L	D	d	H
12.7	12.7	37	72	25	10	75.5/78.5
19	24	90	117	50.5	16	120/131
25	26	90	130	50.5	22	114/123
32	33	90	146	50.5	29	123/138
38	39	90	160	50.5	35	130/140
51	53	124	190	64	48	150/167

Khi thay thế van cũ, không nên chỉ chọn theo size đường ống. Cần đo thêm chiều dài L và kích thước đầu nối D để bảo đảm van mới có thể lắp đúng vào khoảng trống hiện có.

6.2. Bảng kích thước van màng kép chữ U

Van màng kép chữ U có hai đầu ống hướng lên trên, phù hợp với vị trí cần thay đổi cao độ hoặc kết nối hai tuyến ống không nằm trên cùng một trục. Các kích thước quan trọng gồm:

• L: Khoảng cách tổng thể giữa hai đầu của thân chữ U.
• F: Chiều cao từ đáy cụm van đến vị trí cao nhất của đầu ống.
• Quy cách: Thể hiện đường kính của hai đầu kết nối. Hai đầu có thể bằng nhau hoặc khác nhau.

Quy cách	L	F
Φ12.7 × 12.7	–	–
Φ19 × 12.7	–	–
Φ25.4 × 12.7	–	–
Φ38 × 12.7	–	–
Φ19 × 19	–	–
Φ25.4 × 19	135	140
Φ32 × 19	138	151
Φ38 × 19	156	163
Φ50.8 × 19	183	204
Φ63.5 × 19	195	249
Φ25.4 × 25.4	160	163
Φ32 × 25.4	163	170
Φ38 × 25.4	181	185
Φ50.8 × 25.4	246	214
Φ32 × 32	188	193
Φ38 × 32	207	231
Φ50.8 × 32	265	235
Φ38 × 38	207	231
Φ50.8 × 38	265	235
Φ50.8 × 50.8	283	260
Φ63 × 63	315	300
Φ76 × 63	325	310

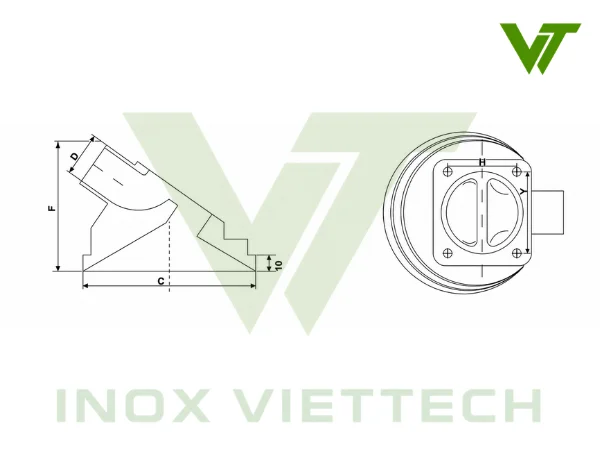

6.3. Bảng kích thước van màng kép xả đáy

Van màng kép xả đáy được thiết kế để hàn trực tiếp vào vị trí thấp nhất của bồn tank. Khác với van thân thông thường, kích thước của loại này phải phù hợp đồng thời với đáy bồn, đường kính cửa xả và đầu nối đường ống phía sau van.

Trong đó:

• DN: Kích thước danh nghĩa của cửa xả.
• C: Chiều dài tổng thể của phần thân van theo phương ngang.
• F: Chiều cao hoặc khoảng cách từ đáy thân đến đầu kết nối theo bản vẽ.
• D1: Đường kính trong của cửa lưu chất.
• N: Chiều dày phần đầu ống hoặc kích thước thành ống.
• D3: Đường kính ngoài của đầu kết nối phía sau van.

DN	C	F	D1	N	D3
DN15	70	40	13	1.5	25.2
DN20	105	64	16	1.5	50.5
DN25	105	64	22	1.5	50.5
DN32	140	85	29	1.5	50.5
DN40	140	85	35	1.5	50.5
DN50	160	94	49	1.5	64
DN65	200	110	59	2	77.5
DN70	238	120	72	2	91
DN80	238	120	85	2	106

Van xả đáy thường được hàn trực tiếp vào bồn nên cần xác định trước độ cong của đáy bồn, góc nghiêng thân van và hướng đầu ra. Việc kiểm tra bản vẽ trước khi gia công giúp cửa van nằm sát đáy bồn, hạn chế khoảng chết và bảo đảm lưu chất thoát ra hết sau mỗi mẻ sản xuất.

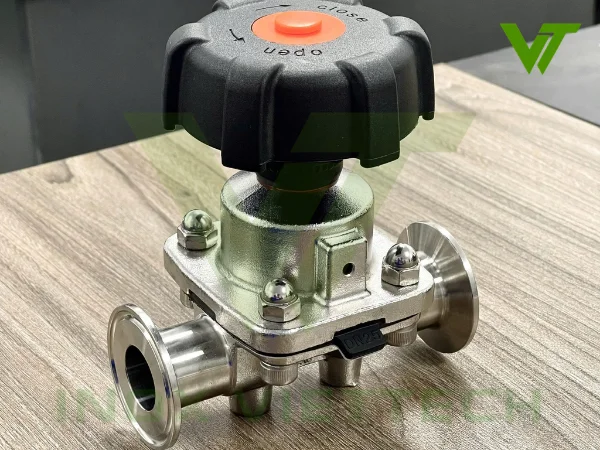

7. Ưu điểm của van màng kép vi sinh inox

Nhờ cấu trúc màng hai lớp kết hợp PTFE và EPDM, van màng kép vi sinh inox sở hữu nhiều ưu điểm vượt trội so với van màng đơn thông thường, đặc biệt phù hợp với các hệ thống có yêu cầu khắt khe về độ sạch và khả năng kháng hóa chất.

• Kháng hóa chất vượt trội: Lớp PTFE tiếp xúc trực tiếp với lưu chất có độ trơ hóa học gần như tuyệt đối, chịu được hầu hết axit, kiềm, dung môi và hóa chất ăn mòn mạnh mà màng đơn silicone hoặc EPDM không đáp ứng được.
• Hạn chế bám dính, dễ vệ sinh: Bề mặt PTFE trơn nhẵn giúp lưu chất không bám dính lâu trên màng van, hỗ trợ quá trình vệ sinh CIP đạt hiệu quả cao hơn, giảm nguy cơ tồn dư vi sinh vật hoặc tạp chất giữa các mẻ sản xuất.
• Độ bền cơ học cao, tuổi thọ dài hơn: Lớp EPDM phía sau giúp màng phục hồi hình dạng sau mỗi chu kỳ đóng mở, giảm mỏi cơ học cho lớp PTFE, nhờ đó màng kép thường có tuổi thọ cao hơn màng đơn khi vận hành ở tần suất cao.
• Duy trì độ kín ổn định trong thời gian dài: Sự phối hợp giữa lớp trơ hóa học và lớp đàn hồi giúp van giữ được khả năng đóng kín đồng đều qua nhiều chu kỳ vận hành, hạn chế rò rỉ hoặc xì hở sớm.
• Phù hợp với nhiều ngành công nghiệp khắt khe: Van đáp ứng tốt yêu cầu của ngành dược phẩm, mỹ phẩm, hóa chất và công nghệ sinh học, nơi đòi hỏi độ trơ hóa học cao và độ sạch bề mặt tiếp xúc nghiêm ngặt hơn so với ngành thực phẩm, đồ uống thông thường.
• Chất liệu thân van chống ăn mòn tốt: Thân van inox 304 hoặc inox 316L kết hợp với màng kép tạo nên tổng thể van có khả năng chống ăn mòn toàn diện, cả từ bên trong do lưu chất lẫn bên ngoài do môi trường vệ sinh, hóa chất CIP.
• Chịu được chu trình tiệt trùng lặp lại: Khả năng chịu nhiệt và hóa chất tốt của thân van lẫn màng kép giúp van hoạt động ổn định qua nhiều lần SIP mà không xuống cấp nhanh, phù hợp với dây chuyền sản xuất vận hành liên tục.

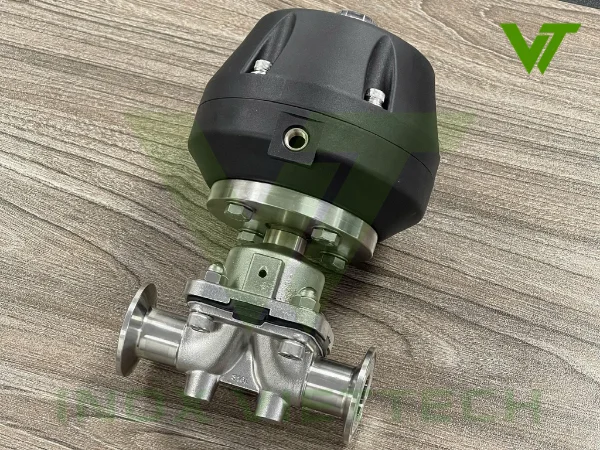

8. Ứng dụng của van màng kép vi sinh inox

Nhờ khả năng kháng hóa chất vượt trội và độ sạch bề mặt tiếp xúc cao, van màng kép vi sinh inox được ứng dụng rộng rãi trong các ngành công nghiệp có yêu cầu khắt khe về độ trơ hóa học và tiêu chuẩn vệ sinh.

• Ngành dược phẩm: Sử dụng trong dây chuyền sản xuất thuốc, dung dịch tiêm truyền, nơi yêu cầu độ sạch bề mặt tiếp xúc nghiêm ngặt và khả năng chịu được các chu trình tiệt trùng SIP lặp lại nhiều lần.
• Ngành mỹ phẩm: Ứng dụng trong sản xuất kem dưỡng, sữa tắm, dầu gội, sữa rửa mặt và các lưu chất có chứa thành phần hóa học đa dạng, cần van có khả năng kháng hóa chất tốt hơn màng đơn thông thường.
• Ngành hóa chất: Lắp đặt trong hệ thống chứa, pha chế axit, kiềm, dung môi hoặc hóa chất có tính ăn mòn, môi trường mà lớp PTFE trên màng kép phát huy rõ ưu thế so với các loại màng khác.
• Ngành công nghệ sinh học: Sử dụng trong các hệ thống nuôi cấy, lên men và chiết tách sinh học, nơi đòi hỏi độ trơ hóa học cao để tránh ảnh hưởng đến chất lượng canh trường vi sinh hoặc sản phẩm sinh học.
• Ngành thực phẩm có tính axit hoặc yêu cầu vệ sinh cao: Áp dụng cho các lưu chất thực phẩm có độ pH thấp hoặc dây chuyền cần độ sạch vượt trên mức tiêu chuẩn thông thường, nơi màng đơn có thể không đáp ứng đủ độ bền hóa học.
• Hệ thống CIP/SIP tần suất cao: Phù hợp với các vị trí van phải trải qua quá trình vệ sinh và tiệt trùng liên tục, nhờ khả năng chịu nhiệt và hóa chất ổn định của cả thân van lẫn màng kép.

9. So sánh van màng kép và van màng đơn inox vi sinh

Van màng đơn và van màng kép đều là các loại van màng vi sinh phổ biến, khác nhau chủ yếu ở cấu tạo màng van, kéo theo sự khác biệt về khả năng kháng hóa chất, chi phí và phạm vi ứng dụng.

Tiêu chí	Van màng đơn	Van màng kép
Cấu tạo màng	Một lớp Silicone	Lớp PTFE tiếp xúc với lưu chất kết hợp lớp EPDM tạo độ đàn hồi
Khả năng kháng hóa chất	Phù hợp với lưu chất trung tính, hóa chất ăn mòn nhẹ	Kháng được phần lớn axit, kiềm, dung môi và hóa chất ăn mòn mạnh
Độ trơ bề mặt, hạn chế bám dính	Tương đối, có thể bám nhẹ tùy loại lưu chất	Tốt hơn nhờ bề mặt PTFE trơn nhẵn
Độ đàn hồi, khả năng phục hồi hình dạng	Tốt, nhờ độ đàn hồi tự nhiên của Silicone hoặc EPDM	Tốt nhờ lớp EPDM hỗ trợ, bù lại đặc tính gần như không đàn hồi của PTFE
Tuổi thọ khi vận hành tần suất cao	Trung bình	Cao hơn nhờ cấu trúc hai lớp hỗ trợ và bù trừ đặc tính cho nhau
Cấu tạo, độ phức tạp	Đơn giản, sử dụng một khối vật liệu liền	Phức tạp hơn, gồm hai lớp vật liệu ghép với nhau
Chi phí	Thấp hơn	Cao hơn
Dễ kiểm tra, thay thế	Dễ kiểm tra và thao tác đơn giản	Dễ thay thế nhưng chi phí màng thay mới cao hơn
Ứng dụng phù hợp	Thực phẩm, đồ uống, nước sạch, khí nén và hóa chất nhẹ	Dược phẩm, mỹ phẩm, hóa chất, công nghệ sinh học và lưu chất có tính ăn mòn

10. Địa chỉ cung cấp van màng kép vi sinh inox uy tín

Van màng kép vi sinh inox là thiết bị có yêu cầu cao về chất lượng vật liệu, đặc biệt là màng van, bộ phận trực tiếp quyết định khả năng kháng hóa chất và tuổi thọ của van. Vì vậy, khi lựa chọn đơn vị cung cấp, khách hàng không nên chỉ quan tâm đến giá mà cần xem xét đầy đủ các yếu tố sau:

• Nguồn gốc vật liệu rõ ràng: Thân van inox 304 hoặc inox 316L và màng PTFE kết hợp EPDM đúng chuẩn, có đầy đủ chứng từ CO, CQ để đối chiếu khi cần.
• Đúng tiêu chuẩn kích thước: Kiểu kết nối đáp ứng đúng yêu cầu clamp, ren hoặc hàn tùy theo nhu cầu lắp đặt, tránh tình trạng mua về không lắp khớp với hệ thống hiện có.
• Tư vấn kỹ thuật đúng trọng tâm: Hỗ trợ xác định đúng loại màng đơn hay màng kép, vật liệu thân van phù hợp với tính chất lưu chất và hóa chất CIP thực tế.
• Kiểm tra chất lượng trước khi giao hàng: Đảm bảo van đóng mở trơn tru, màng van không có khuyết tật trước khi đến tay khách hàng.
• Đầy đủ chứng từ, hóa đơn VAT: Minh bạch nguồn gốc xuất xứ, thuận tiện cho hồ sơ nghiệm thu công trình hoặc quyết toán chi phí.
• Hàng có sẵn, giao hàng toàn quốc: Đáp ứng tiến độ thi công, đặc biệt với các dự án cần lắp đặt gấp.

Inox Viettech là đơn vị cung cấp van màng kép vi sinh inox cùng nhiều loại van, phụ kiện đường ống và phụ kiện bồn tank inox, phục vụ ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất và công nghệ sinh học. Quý khách có nhu cầu vui lòng liên hệ trực tiếp để được tư vấn cấu hình phù hợp và nhận báo giá nhanh nhất.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

11. Câu hỏi thường gặp về van màng kép vi sinh inox

Van màng kép khác gì van màng đơn?
Van màng kép có màng gồm hai lớp, lớp PTFE tiếp xúc trực tiếp với lưu chất để kháng hóa chất tốt và lớp EPDM tạo độ đàn hồi phía sau. Trong khi đó, van màng đơn chỉ sử dụng một lớp silicone hoặc EPDM. Nhờ đó, van màng kép có khả năng kháng hóa chất tốt hơn nhưng chi phí cũng cao hơn.

Khi nào nên chọn van màng kép thay vì màng đơn?
Nên chọn van màng kép khi lưu chất hoặc hóa chất vệ sinh CIP có tính ăn mòn cao, hoặc hệ thống thuộc ngành dược phẩm, mỹ phẩm, hóa chất và công nghệ sinh học, nơi yêu cầu độ trơ hóa học và độ sạch bề mặt nghiêm ngặt hơn ngành thực phẩm thông thường.

Nên chọn inox 304 hay inox 316L cho thân van?
Inox 304 phù hợp với môi trường thông thường, ít ăn mòn. Inox 316L nên được ưu tiên khi hệ thống tiếp xúc với hóa chất mạnh, môi trường có clorua hoặc thường xuyên thực hiện CIP và SIP tần suất cao, nhờ khả năng chống ăn mòn tốt hơn và hạn chế ăn mòn tại mối hàn.

Màng van kép có tuổi thọ bao lâu?
Tuổi thọ thực tế phụ thuộc vào tần suất đóng mở, loại lưu chất và điều kiện vận hành như nhiệt độ, áp suất và hóa chất CIP. Nên theo dõi tình trạng màng qua các đợt kiểm tra định kỳ và thay thế khi phát hiện dấu hiệu xuống cấp, thay vì áp dụng một mốc thời gian cố định.

Van màng kép có cần bảo trì đặc biệt không?
Cần vệ sinh và kiểm tra định kỳ theo chu trình CIP hoặc SIP của hệ thống, không siết van quá chặt khi đóng thủ công, đồng thời bảo đảm chiều dòng chảy và khoảng để van chịu tải trọng của đường ống. Tương tự các loại van màng khác, cần dự trù thêm phần chi phí thay thế cao hơn nếu màng kép hư hỏng.
