Nắp Elip Tank Chịu Áp Lực Cao Inox

1. Nắp elip tank chịu áp lực cao inox là gì?

Nắp elip tank chịu áp lực cao inox là loại nắp cửa thăm có hình elip, được chế tạo từ inox 304 hoặc inox 316L, sử dụng để đóng kín cửa thăm trên các bồn chứa và thiết bị sản xuất làm việc trong điều kiện có áp suất. Sản phẩm có thiết kế mở ra ngoài bằng bản lề, kết hợp nhiều bộ tay vặn khóa siết bố trí xung quanh chu vi nắp, giúp duy trì độ kín và bảo đảm an toàn trong giới hạn áp suất thiết kế.

Khác với nắp elip mở vào trong, nắp elip chịu áp lực cao mở ra ngoài sử dụng hệ thống khóa siết để giữ mặt nắp chống lại lực đẩy từ bên trong bồn. Các bộ khóa phân bố quanh chu vi giúp giữ mặt nắp áp sát với gioăng làm kín tại cổ nắp, hạn chế rò rỉ khí và chất lỏng khi thiết bị vận hành. Khả năng chịu áp của sản phẩm được xác định dựa trên kết cấu tổng thể, độ bền cơ cấu khóa và điều kiện làm việc thực tế.

Nắp elip tank chịu áp lực cao vừa bảo đảm chức năng đóng kín cửa bồn, vừa tạo lối tiếp cận thuận tiện để quan sát, kiểm tra, vệ sinh và bảo trì bên trong thiết bị sau khi đã xả hết áp suất. Sản phẩm được ứng dụng trên các bồn lên men, bồn khuấy, bồn trộn và bồn chứa có áp suất trong ngành thực phẩm, đồ uống, dược phẩm và các dây chuyền sản xuất công nghiệp.

2. Cấu tạo của nắp elip tank chịu áp lực cao inox

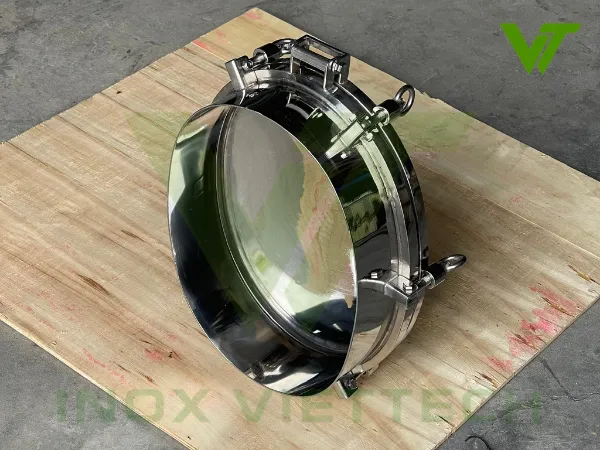

Nắp elip tank chịu áp lực cao inox được thiết kế với mặt nắp cong lồi, kết hợp cùng hệ thống khóa siết nhiều điểm và gioăng làm kín để đáp ứng yêu cầu vận hành của các bồn tank có áp suất. Các bộ phận được liên kết thành một cụm hoàn chỉnh, vừa bảo đảm độ chắc chắn khi đóng kín, vừa cho phép mở nắp thuận tiện khi cần kiểm tra hoặc vệ sinh bên trong bồn.

Cấu tạo của sản phẩm bao gồm các bộ phận chính sau:

• Mặt nắp elip: Được dập tạo hình từ inox 304 hoặc inox 316L với biên dạng cong lồi, giúp tăng độ cứng và phân bố ứng suất trên bề mặt khi chịu áp lực từ bên trong tank. Bề mặt inox được đánh bóng vi sinh Ra ≤ 0,8 μm, hạn chế bám đọng cặn bẩn và thuận tiện cho việc làm sạch.
• Cổ nắp: Có dạng khung elip bằng inox, được hàn trực tiếp vào thân bồn để tạo thành cửa thăm cố định. Phần mép trên được thiết kế phù hợp với gioăng làm kín, trong khi thành cổ nắp là vị trí lắp đặt bản lề và các tai liên kết của bộ khóa vặn.
• Gioăng Silicone: Được lắp liên tục theo đường viền elip tại mép cổ nắp, tạo lớp đệm đàn hồi giữa hai bề mặt kim loại. Khi nắp được siết xuống, gioăng biến dạng trong giới hạn thiết kế để làm kín khe tiếp xúc, ngăn khí hoặc chất lỏng rò rỉ ra ngoài.

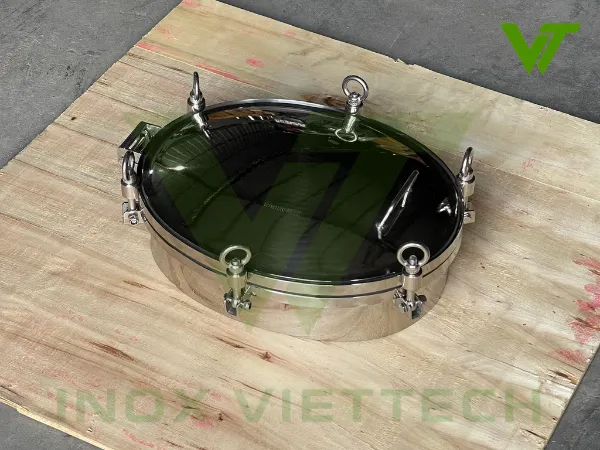

• Tay khóa vặn: Bao gồm nhiều cụm khóa được bố trí xung quanh chu vi nắp, sử dụng tay vặn dạng móc cẩu âm hoặc núm hoa mận kết hợp với thanh ren và tai khóa inox. Các cụm khóa có thể xoay vào vị trí giữ nắp, sau đó được vặn siết để tạo lực ép lên gioăng. Cách bố trí nhiều điểm khóa giúp duy trì lực giữ trên toàn bộ chu vi và hạn chế tình trạng nắp bị hở cục bộ.

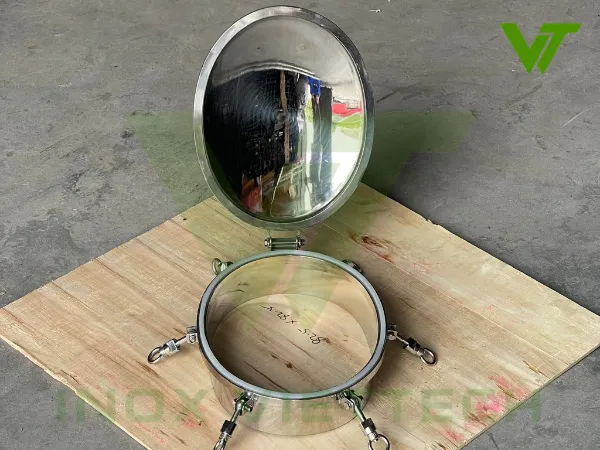

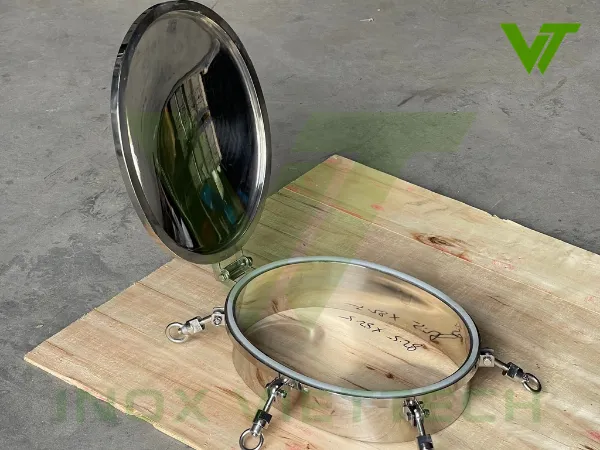

• Bản lề inox: Là cụm liên kết cơ khí gồm tai đỡ và chốt xoay, được lắp giữa mặt nắp với cổ nắp. Bản lề tạo trục quay để nắp có thể lật mở ra ngoài, đồng thời giữ mặt nắp liên kết với cổ tank trong suốt quá trình đóng mở mà không phải tháo rời.
• Tay cầm: Được gắn trên mặt ngoài của nắp, tạo vị trí cầm nắm để người vận hành điều khiển chuyển động nâng hạ. Nhờ đó, thao tác mở cửa thăm để quan sát, vệ sinh hoặc bảo trì bên trong bồn trở nên thuận tiện hơn.

3. Thông số kỹ thuật và kích thước nắp elip tank chịu áp lực cao inox

Nắp elip tank chịu áp lực cao được chế tạo từ inox 304 hoặc inox 316L, có thiết kế elip lồi kết hợp với hệ thống tay khóa siết bố trí xung quanh. Sản phẩm sử dụng gioăng Silicone để làm kín, đáp ứng nhu cầu lắp đặt trên các bồn chứa và thiết bị công nghệ có áp suất làm việc phù hợp.

3.1. Thông số kỹ thuật nắp elip tank chịu áp lực cao

Nắp elip tank chịu áp lực cao có cơ cấu mở ra ngoài bằng bản lề, cho phép người vận hành thuận tiện kiểm tra, vệ sinh và bảo trì bên trong bồn. Phần nắp được cố định bằng nhiều tay khóa siết, giúp duy trì lực ép lên gioăng và bảo đảm độ kín trong điều kiện vận hành phù hợp.

Thông số kỹ thuật của sản phẩm bao gồm:

• Vật liệu: Inox 304, inox 316L.
• Hướng mở: Mở ra ngoài bằng bản lề.
• Cơ cấu khóa: Nhiều tay khóa siết bố trí quanh chu vi nắp.
• Gioăng làm kín: Silicone.
• Áp suất làm việc: 1–3 bar.
• Nhiệt độ làm việc: Tối đa 135°C.
• Bề mặt: Đánh bóng vi sinh Ra ≤ 0,8 μm.
• Phương pháp lắp đặt: Hàn cổ nắp vào thân tank.
• Ứng dụng: Bồn thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm và các bồn công nghệ.
• Xuất xứ: Trung Quốc

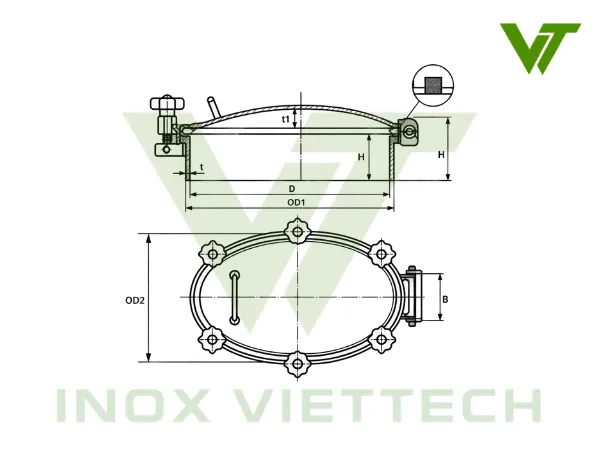

3.2. Bảng kích thước nắp elip tank chịu áp lực cao inox

Nắp elip tank chịu áp lực cao có nhiều kích thước nhằm đáp ứng nhu cầu lắp đặt trên các loại bồn chứa và thiết bị công nghệ. Kích thước được xác định dựa trên chiều dài, chiều rộng của cửa elip cùng các thông số chiều dày và chiều cao cổ nắp.

Bảng dưới đây thể hiện các kích thước tham khảo của sản phẩm:

4. Nguyên lý hoạt động của nắp elip tank chịu áp lực cao inox

Nắp elip tank chịu áp lực cao inox hoạt động dựa trên cơ chế làm kín bằng gioăng Silicone kết hợp với hệ thống tay khóa vặn bố trí xung quanh cổ nắp. Khi các tay khóa được siết chặt, mặt nắp ép xuống gioăng, tạo độ kín quanh miệng bồn. Đồng thời, các điểm khóa giúp phân bố lực siết tương đối đồng đều và giữ nắp cố định khi tank làm việc có áp suất.

Cách đóng mở nắp được thực hiện như sau:

• Mở nắp: Sau khi xả hết áp suất trong bồn, xoay các tay khóa vặn ngược chiều kim đồng hồ để nới lỏng, sau đó gạt từng cụm khóa ra khỏi mép nắp. Sử dụng tay cầm để nâng nắp lên theo cơ cấu bản lề.
• Đóng nắp: Hạ nắp xuống cổ tank, kiểm tra gioăng Silicone nằm đúng vị trí. Tiếp theo, đưa các tay khóa vào vị trí giữ mép nắp và vặn chặt theo chiều kim đồng hồ. Siết luân phiên các tay khóa để tạo lực ép đồng đều, bảo đảm gioăng được nén kín.

5. Ưu điểm nổi bật của nắp elip tank chịu áp lực cao inox

Nắp elip tank chịu áp lực cao inox sở hữu nhiều ưu điểm về độ bền, khả năng chịu áp, độ kín và tính tiện dụng trong quá trình vận hành. Với thiết kế mặt nắp elip lồi, hệ thống tay khóa vặn nhiều điểm cùng vật liệu inox chất lượng cao, sản phẩm đáp ứng tốt yêu cầu sử dụng trong các hệ thống bồn tank inox vi sinh.

Những ưu điểm nổi bật của sản phẩm bao gồm:

• Khả năng chịu áp lực tốt: Mặt nắp được tạo hình elip lồi giúp tăng độ cứng và phân bố ứng suất tốt hơn so với thiết kế nắp phẳng trong điều kiện tương đương. Kết hợp với kết cấu khóa siết chắc chắn, sản phẩm có thể làm việc trong dải áp suất 1–3 bar theo cấu hình được nhà sản xuất xác nhận.
• Vật liệu inox 304 hoặc inox 316L bền bỉ: Các bộ phận chính được chế tạo từ inox có độ bền cơ học và khả năng chống ăn mòn tốt. Inox 304 phù hợp với nhiều môi trường thực phẩm, đồ uống và nước sạch, trong khi inox 316L có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa clorua hoặc yêu cầu vật liệu khắt khe hơn.
• Bề mặt đánh bóng vi sinh: Bề mặt inox được xử lý đạt độ nhám Ra ≤ 0,8 μm, giúp hạn chế sự bám đọng của cặn nguyên liệu, chất béo và các tạp chất trong quá trình sản xuất. Nhờ đó, việc vệ sinh và làm sạch bề mặt tiếp xúc với sản phẩm trở nên thuận tiện hơn.
• Khả năng làm kín hiệu quả: Gioăng Silicone được bố trí liên tục theo đường viền elip giữa mặt nắp và cổ tank. Khi hệ thống khóa được siết chặt, gioăng bị nén để tạo lớp làm kín khép kín, góp phần ngăn ngừa rò rỉ khí hoặc chất lỏng trong quá trình vận hành.
• Hệ thống tay khóa vặn nhiều điểm: Các bộ tay khóa vặn dạng móc cẩu âm hoặc núm hoa mận được phân bố xung quanh chu vi nắp, giúp tạo lực ép tại nhiều vị trí và giữ mặt nắp ổn định. Thiết kế này hỗ trợ duy trì độ kín khi bồn làm việc có áp suất, đồng thời cho phép điều chỉnh lực siết trong quá trình sử dụng.
• Đóng mở thuận tiện: Thiết kế bản lề cho phép mặt nắp mở ra ngoài mà không cần tháo rời khỏi cổ tank. Kết hợp với tay cầm, người vận hành có thể dễ dàng mở cửa thăm để quan sát, vệ sinh và bảo trì thiết bị, giúp tiết kiệm thời gian thao tác.

6. Nắp elip tank chịu áp lực cao inox được ứng dụng ở đâu?

Nắp elip tank chịu áp lực cao inox được sử dụng phổ biến trong các hệ thống bồn chứa, bồn khuấy trộn và thiết bị sản xuất có áp suất, đặc biệt tại những ngành yêu cầu cao về độ kín, khả năng chống ăn mòn và điều kiện vệ sinh. Với vật liệu inox 304 hoặc inox 316L, bề mặt đánh bóng vi sinh và thiết kế đóng mở thuận tiện, sản phẩm đáp ứng nhu cầu lắp đặt cửa thăm trên nhiều loại bồn tank công nghiệp.

Một số ứng dụng tiêu biểu của sản phẩm bao gồm:

• Ngành sản xuất bia và đồ uống: Được lắp trên các bồn lên men bia, bồn chứa đồ uống có gas và tank công nghệ có áp suất phù hợp. Nắp giúp đóng kín cửa thăm, hạn chế thất thoát khí CO₂ trong quá trình vận hành, đồng thời cho phép mở để kiểm tra và vệ sinh bên trong bồn.
• Ngành chế biến sữa và thực phẩm: Sử dụng trên các bồn chứa sữa, bồn phối trộn nguyên liệu, bồn chế biến thực phẩm dạng lỏng hoặc sệt. Bề mặt inox đánh bóng vi sinh giúp hạn chế bám đọng cặn nguyên liệu, chất béo và protein, tạo điều kiện thuận lợi cho quá trình vệ sinh thiết bị.
• Ngành dược phẩm và mỹ phẩm: Ứng dụng trên các bồn pha chế dung dịch, bồn khuấy trộn kem, gel, lotion và những thiết bị sản xuất có yêu cầu vệ sinh cao. Vật liệu inox 316L có thể được lựa chọn khi cần tăng khả năng chống ăn mòn, trong khi kết cấu nắp kín giúp hạn chế nguy cơ nhiễm bẩn từ môi trường bên ngoài.
• Bồn khuấy trộn và bồn phản ứng: Lắp đặt trên các tank khuấy, bồn phản ứng hóa chất và thiết bị công nghệ vận hành dưới áp suất phù hợp. Hệ thống nhiều tay khóa vặn giúp cố định mặt nắp và duy trì độ kín, đồng thời tạo cửa thăm để kiểm tra tình trạng bên trong thiết bị khi ngừng vận hành.
• Hệ thống bồn chứa và xử lý chất lỏng công nghiệp: Sử dụng trên các bồn chứa dung dịch, tank trung gian và thiết bị xử lý chất lỏng cần cửa thăm có khả năng đóng kín. Thiết kế bản lề mở ra ngoài giúp người vận hành thuận tiện tiếp cận không gian bên trong bồn để vệ sinh, kiểm tra và bảo trì.

7. Phân biệt nắp elip tank chịu áp lực cao với các loại nắp elip khác

Trong hệ thống bồn tank inox vi sinh, nắp elip có nhiều kiểu thiết kế khác nhau nhằm đáp ứng yêu cầu đóng mở, làm kín và điều kiện áp suất của từng thiết bị. Ngoài nắp elip tank chịu áp lực cao, còn có các loại phổ biến như nắp elip lồi mở vào trong, nắp elip lõm mở vào trong và nắp elip thanh ngang.

Sự khác biệt giữa các loại nắp này chủ yếu nằm ở hình dạng mặt nắp, hướng mở, cơ cấu khóa và khả năng chịu áp suất. Bảng dưới đây giúp so sánh những đặc điểm quan trọng để lựa chọn sản phẩm phù hợp.

8. Những lưu ý khi lựa chọn nắp elip tank chịu áp lực cao inox

Khi lựa chọn nắp elip tank chịu áp lực cao inox, cần chú ý đến kích thước, vật liệu, áp suất làm việc và kiểu tay khóa vặn để bảo đảm sản phẩm phù hợp với thiết kế bồn tank. Đặc biệt, đối với những bồn có áp suất, việc lựa chọn đúng kết cấu nắp và cơ cấu làm kín sẽ giúp hạn chế rò rỉ, đồng thời thuận tiện cho quá trình lắp đặt và sử dụng.

Một số lưu ý quan trọng khi lựa chọn sản phẩm bao gồm:

• Kích thước nắp elip: Cần xác định đúng chiều dài và chiều rộng cửa thăm theo kích thước thực tế của bồn. Các size như 330 × 230 mm, 430 × 330 mm và 530 × 430 mm phải được đối chiếu với bản vẽ kỹ thuật, đặc biệt khi mua nắp để thay thế sản phẩm cũ. Không nên chỉ dựa vào kích thước bên ngoài vì mỗi nhà sản xuất có thể có sai khác về cổ nắp và vị trí lắp ghép.
• Vật liệu inox: Nên lựa chọn inox 304 cho các bồn chứa nước, thực phẩm và đồ uống thông thường. Với môi trường có tính ăn mòn cao hơn hoặc yêu cầu vật liệu nghiêm ngặt, có thể lựa chọn inox 316L. Nếu nắp được hàn vào bồn đang sử dụng, cần kiểm tra vật liệu thân bồn để lựa chọn vật liệu và quy trình hàn phù hợp.
• Áp suất làm việc: Dòng nắp elip chịu áp lực cao có dải áp suất tham khảo 1–3 bar, tuy nhiên không phải mọi kích thước đều mặc nhiên chịu được 3 bar. Cần xác nhận mức áp suất cho phép của bộ nắp hoàn chỉnh theo thông số nhà sản xuất, nhất là khi lắp trên bồn lên men hoặc tank có áp suất thay đổi trong quá trình vận hành.
• Kiểu tay khóa vặn: Sản phẩm có thể sử dụng tay khóa dạng móc cẩu âm hoặc núm hoa mận. Khi lựa chọn, nên ưu tiên loại tay vặn thuận tiện cho thao tác và phù hợp với không gian xung quanh cửa thăm. Đồng thời, cần kiểm tra các thanh ren, tai khóa và số lượng bộ khóa được trang bị trên nắp.
• Gioăng làm kín: Cần chọn gioăng Silicone đúng kích thước và biên dạng của bộ nắp. Đối với nắp thay thế, nên kiểm tra tình trạng gioăng cũ và rãnh lắp gioăng, tránh trường hợp gioăng không vừa hoặc bị lệch khi siết khóa. Nếu tank chứa hóa chất hoặc sử dụng nhiệt độ cao, cần kiểm tra thêm khả năng tương thích của vật liệu gioăng.
• Vị trí lắp đặt: Do nắp mở ra ngoài bằng bản lề, cần kiểm tra khoảng trống phía trên và xung quanh cửa thăm để nắp không va chạm với đường ống, motor khuấy hoặc các thiết bị khác. Nếu lắp mới, nên xác định hướng bản lề trước khi hàn cổ nắp để thuận tiện cho người vận hành.

9. Mua nắp elip tank chịu áp lực cao inox ở đâu uy tín?

Inox Viettech là đơn vị cung cấp các loại vật tư, phụ kiện inox vi sinh phục vụ hệ thống đường ống và bồn tank trong ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm và công nghiệp. Trong đó, nắp elip tank chịu áp lực cao inox 304, 316L là sản phẩm phù hợp với các bồn chứa và thiết bị công nghệ yêu cầu khả năng làm kín, chịu áp suất và đóng mở thuận tiện.

Khi lựa chọn mua nắp elip tank chịu áp lực cao tại Inox Viettech, khách hàng có thể được hỗ trợ:

• Lựa chọn vật liệu: Tư vấn nắp elip inox 304 hoặc inox 316L theo môi trường sử dụng, đặc tính lưu chất và yêu cầu của hệ thống.
• Đa dạng kích thước: Cung cấp các kích thước thông dụng như 330 × 230 mm, 430 × 330 mm và 530 × 430 mm, đáp ứng nhu cầu lắp đặt trên nhiều loại bồn tank.
• Tư vấn thông số kỹ thuật: Hỗ trợ lựa chọn sản phẩm theo kích thước cửa thăm, áp suất làm việc, nhiệt độ, kiểu tay khóa vặn và yêu cầu làm kín.
• Hỗ trợ phụ kiện thay thế: Tư vấn lựa chọn gioăng Silicone, tay vặn và những phụ kiện liên quan phù hợp với kết cấu nắp.
• Báo giá và giao hàng: Hỗ trợ báo giá theo vật liệu, kích thước và số lượng đặt mua, đồng thời tư vấn phương án giao hàng phù hợp.

Để được tư vấn và nhận báo giá nắp elip tank chịu áp lực cao inox 304, 316L, khách hàng có thể liên hệ trực tiếp với Inox Viettech. Khi yêu cầu báo giá, nên cung cấp kích thước, vật liệu và áp suất làm việc của bồn để được hỗ trợ lựa chọn sản phẩm phù hợp.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về nắp elip tank chịu áp lực cao inox

Nắp elip tank inox chịu được áp suất tối đa bao nhiêu bar?
Dòng nắp elip tank chịu áp lực cao inox đang đề cập có dải áp suất làm việc tham khảo 1–3 bar. Tuy nhiên, áp suất tối đa cho phép phụ thuộc vào kích thước mặt nắp, chiều dày, kết cấu tay khóa và thiết kế của từng sản phẩm. Vì vậy, cần xác nhận thông số chịu áp cụ thể trước khi lắp đặt trên bồn tank.

Nên sử dụng nắp elip tank inox 304 hay inox 316L?
Inox 304 phù hợp với nhiều hệ thống bồn chứa nước, thực phẩm, sữa và đồ uống thông thường. Trong khi đó, inox 316L có khả năng chống ăn mòn tốt hơn trong một số môi trường chứa clorua hoặc yêu cầu vật liệu khắt khe hơn. Việc lựa chọn cần dựa trên thành phần lưu chất, nhiệt độ và điều kiện vệ sinh của hệ thống.

Nắp elip tank chịu áp lực cao có thể sử dụng trong bồn chân không không?
Nắp elip tank chịu áp lực cao được thiết kế cho điều kiện áp suất theo thông số sản phẩm, nhưng khả năng chịu áp suất dương không đồng nghĩa với khả năng chịu chân không. Khi sử dụng trong bồn chân không, cần kiểm tra khả năng chịu áp suất ngoài, kết cấu mặt nắp và cơ chế làm kín. Chỉ nên sử dụng khi nhà sản xuất xác nhận sản phẩm phù hợp với điều kiện chân không yêu cầu.

Nắp elip tank inox có thể thay thế gioăng Silicone không?
Có. Gioăng Silicone là bộ phận có thể tháo ra để vệ sinh hoặc thay thế khi bị chai cứng, nứt, biến dạng hay mất độ đàn hồi. Khi thay gioăng, cần lựa chọn đúng kích thước, tiết diện và biên dạng elip tương ứng với cổ nắp để bảo đảm khả năng làm kín sau khi lắp đặt.

Vì sao nắp elip chịu áp lực cao cần sử dụng nhiều tay khóa vặn?
Các bộ tay khóa vặn được phân bố quanh chu vi để tạo lực ép tại nhiều vị trí, giúp mặt nắp tiếp xúc tương đối đồng đều với gioăng Silicone. Đồng thời, hệ thống khóa có nhiệm vụ giữ mặt nắp trước lực đẩy do áp suất bên trong tank tạo ra. Số lượng và kết cấu khóa phải phù hợp với thiết kế chịu áp của từng bộ nắp.
