Nắp bồn elip dạng lõm mở ngược inox

1. Nắp bồn elip dạng lõm mở ngược inox là gì?

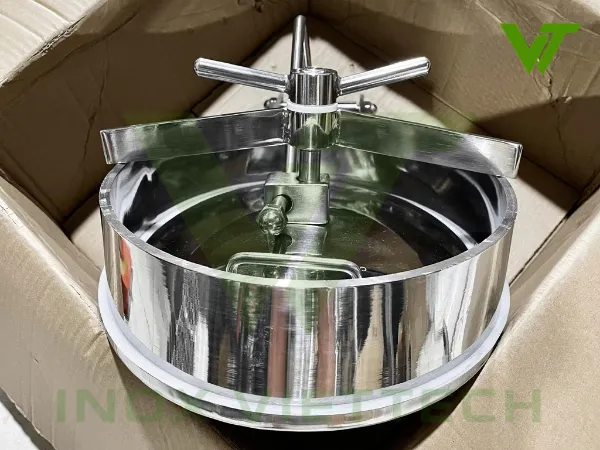

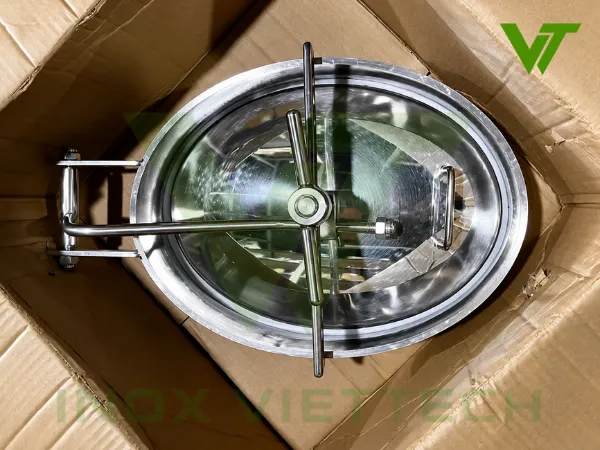

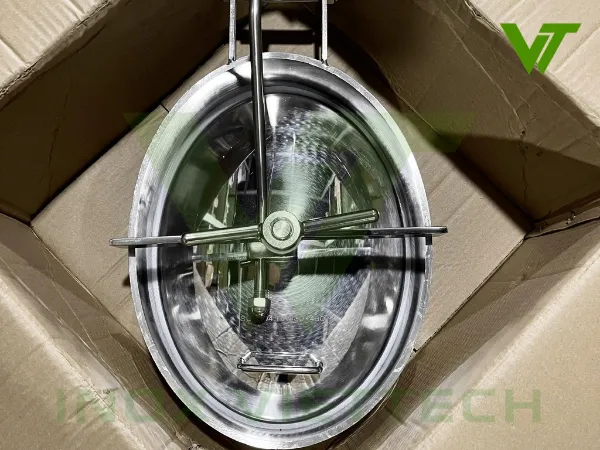

Nắp bồn elip dạng lõm mở ngược inox là loại nắp bồn tank chịu áp lực được chế tạo từ inox 304 hoặc inox 316L, có thiết kế hình elip với mặt nắp lõm vào so với cổ nắp và cơ chế mở ngược vào bên trong bồn chứa. Sản phẩm thường được lắp đặt tại thân hoặc hông bồn inox, phục vụ quá trình kiểm tra, vệ sinh và bảo trì thiết bị.

Nhờ kết cấu mở trong kết hợp với gioăng silicone làm kín, áp suất bên trong bồn tạo lực ép mặt nắp vào vị trí làm kín, giúp duy trì độ kín khít và hạn chế rò rỉ lưu chất. Bề mặt inox được hoàn thiện bóng gương hoặc bóng mờ tùy theo yêu cầu sử dụng, phù hợp với các bồn chứa thực phẩm, đồ uống, hóa chất và hệ thống bồn inox làm việc dưới áp suất trong giới hạn thiết kế.

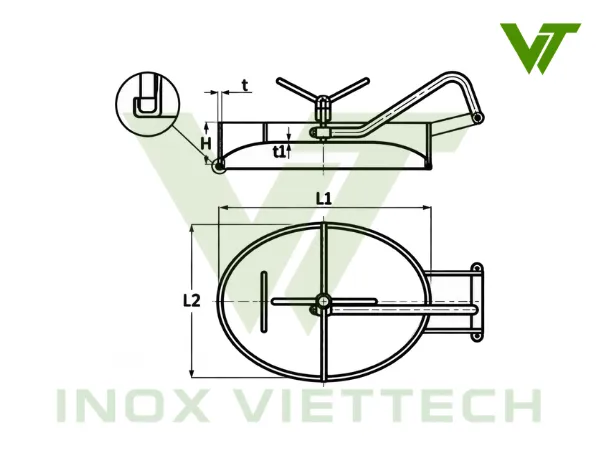

2. Thông số kỹ thuật nắp bồn elip dạng lõm mở ngược inox

Nắp bồn elip dạng lõm mở ngược inox được chế tạo từ inox 304 hoặc inox 316L với nhiều kích thước khác nhau, phù hợp với các hệ thống bồn chứa chịu áp lực. Dưới đây là thông số kỹ thuật và bảng kích thước chi tiết;

Thông số kỹ thuật:

• Chất liệu: Inox 304, inox 316L
• Kích thước: 430 × 330, 530 × 430, 635 × 525 mm
• Áp suất: 1 – 3 bar
• Nhiêt độ làm việc: Max 150°C
• Gioăng làm kín: Silicone, EPDM
• Tiêu chuẩn gioăng: FDA 177.2600
• Độ nhám bề mặt trong: Ra 0,4 – 0,8 µm
• Bề mặt ngoài: Đánh bóng gương, hoàn thiện mờ hoặc phun cát
• Kiểu đóng mở: Mở ngược vào bên trong bồn
• Xuất xứ: Trung Quốc

3. Cấu tạo của nắp bồn elip dạng lõm mở ngược inox

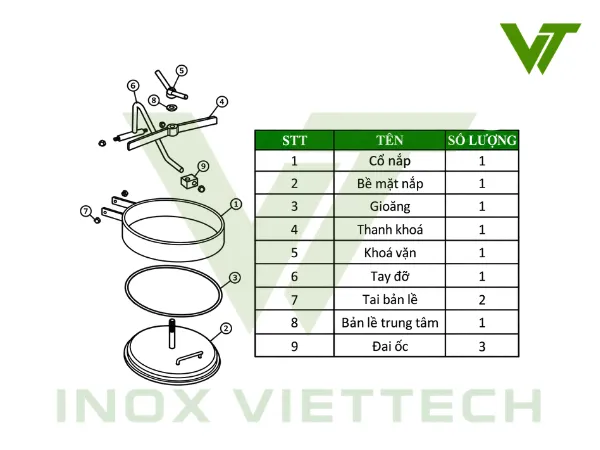

Nắp bồn elip dạng lõm mở ngược inox được cấu tạo từ 9 bộ phận chính, liên kết với nhau tạo thành cơ cấu đóng mở và làm kín chắc chắn. Mỗi bộ phận đảm nhận một chức năng riêng, giúp nắp vận hành ổn định và duy trì độ kín khít trong quá trình sử dụng.

• Cổ nắp: Có hình dạng elip, được chế tạo từ inox 304 hoặc inox 316L và hàn trực tiếp vào thân bồn chứa. Đây là bộ phận tạo khung lắp đặt và vị trí tiếp xúc làm kín với mặt nắp.
• Bề mặt nắp: Được thiết kế dạng lõm, nằm phía trong cổ nắp khi đóng. Bộ phận này có nhiệm vụ che kín cửa bồn và chịu tác động của áp suất bên trong trong quá trình vận hành.
• Gioăng: Được bố trí giữa cổ nắp và mặt nắp, có thể sử dụng silicone, EPDM hoặc FPM. Gioăng giúp tạo độ kín khít, ngăn ngừa rò rỉ lưu chất khi nắp được đóng chặt.
• Thanh khóa: Là thanh inox nằm ngang phía trên cổ nắp, có nhiệm vụ liên kết với cơ cấu khóa vặn và truyền lực siết để giữ mặt nắp ở trạng thái đóng kín.
• Khóa vặn: Được lắp trên thanh khóa, cho phép người vận hành siết chặt hoặc nới lỏng cơ cấu khóa, từ đó điều chỉnh lực ép giữa mặt nắp và gioăng làm kín.
• Tay đỡ: Là bộ phận liên kết với cơ cấu treo nắp, giúp nâng đỡ và hỗ trợ điều chỉnh vị trí mặt nắp trong quá trình đóng mở.
• Tai bản lề: Gồm 2 chi tiết được bố trí tại vị trí liên kết giữa cổ nắp và cơ cấu đóng mở, tạo điểm tựa giúp cụm nắp chuyển động theo hướng thiết kế.
• Bản lề trung tâm: Là chi tiết liên kết tại cụm thanh khóa và tay đỡ, hỗ trợ chuyển động và định vị cơ cấu khi thao tác đóng mở nắp.
• Đai ốc: Gồm 3 chi tiết, được sử dụng để liên kết và cố định các bộ phận trong cơ cấu đóng mở, bảo đảm sự ổn định của các vị trí lắp ghép.

4. Nguyên lý hoạt động của nắp bồn elip dạng lõm mở ngược inox

Nắp bồn elip dạng lõm mở ngược inox hoạt động dựa trên cơ cấu khóa vặn, thanh khóa và các mấu khóa, kết hợp với tay đỡ và bản lề để điều chỉnh vị trí mặt nắp trong quá trình đóng mở.

• Khi mở nắp: Xoay khóa vặn nhiều vòng theo chiều nới lỏng để giảm dần lực siết giữa mặt nắp và gioăng làm kín. Sau đó, nhấc hai đầu thanh khóa ra khỏi các mấu khóa và xoay thanh khóa sang một bên. Tiếp theo, đẩy mặt nắp xuống phía trong bồn, kết hợp với cơ cấu tay đỡ và bản lề để đưa mặt nắp sang một bên, tạo khoảng trống tại cửa bồn phục vụ việc kiểm tra, vệ sinh và bảo trì.
• Khi đóng nắp: Kéo mặt nắp từ phía trong bồn lên đúng vị trí, sao cho mặt nắp tiếp xúc đều với gioăng làm kín tại cổ nắp. Tiếp theo, xoay thanh khóa về phương ngang và đặt hai đầu thanh khóa vào các mấu khóa tương ứng. Cuối cùng, xoay khóa vặn theo chiều siết chặt để tạo lực kéo mặt nắp ép sát vào gioăng, bảo đảm độ kín khít giữa mặt nắp và cổ nắp.

5. Ưu điểm nổi bật của nắp bồn elip dạng lõm mở ngược inox

Nắp bồn elip dạng lõm mở ngược inox được thiết kế với kết cấu chắc chắn, khả năng làm kín tốt và cơ chế đóng mở thuận tiện, phù hợp với các hệ thống bồn chứa có áp suất. Sản phẩm sở hữu những ưu điểm nổi bật sau:

• Khả năng chịu áp lực tốt: Thiết kế mặt nắp dạng lõm kết hợp với cơ chế mở vào trong giúp tận dụng áp suất dương của bồn để ép mặt nắp vào vị trí làm kín. Sản phẩm có mức áp suất 1–3 bar, tùy thuộc vào quy cách và điều kiện thiết kế.
• Độ kín khít cao: Hệ thống gioăng silicone, EPDM, NBR hoặc FPM kết hợp với cơ cấu khóa siết giúp tạo độ kín giữa mặt nắp và cổ nắp, hạn chế rò rỉ lưu chất trong quá trình vận hành.
• Độ bền và khả năng chống ăn mòn tốt: Sản phẩm được chế tạo từ inox 304 hoặc inox 316L, có độ bền cơ học cao, khả năng chống oxy hóa và ăn mòn tốt trong các môi trường sử dụng phù hợp.
• Tiết kiệm không gian bên ngoài bồn: Cơ chế mở ngược vào trong giúp mặt nắp không chiếm diện tích phía ngoài khi mở, thuận tiện cho các hệ thống có không gian thao tác hạn chế.
• Thuận tiện khi đóng mở và bảo trì: Cơ cấu khóa vặn kết hợp với tay đỡ và bản lề giúp người vận hành thao tác đóng mở, kiểm tra, vệ sinh và bảo dưỡng bên trong bồn dễ dàng hơn.
• Bề mặt đáp ứng yêu cầu vệ sinh: Bề mặt trong có độ nhám Ra 0,4–0,8 µm, giúp hạn chế bám bẩn và thuận tiện cho quá trình vệ sinh, đặc biệt trong các hệ thống bồn chứa thực phẩm, đồ uống và sản xuất vi sinh.

6. Ứng dụng của nắp bồn elip dạng lõm mở ngược inox

Nắp bồn elip dạng lõm mở ngược inox được sử dụng rộng rãi trong các hệ thống bồn chứa có áp suất dương, đặc biệt là những thiết bị yêu cầu độ kín khít, khả năng chống ăn mòn và bảo đảm vệ sinh trong quá trình sản xuất. Những ứng dụng phổ biến của sản phẩm bao gồm:

• Bồn chứa có áp suất cao: Sử dụng trong các bồn chứa làm việc dưới áp suất dương, với thiết kế mở trong giúp áp suất tác động theo hướng ép mặt nắp vào cổ nắp, hỗ trợ duy trì độ kín khít. Mức áp suất sử dụng phải nằm trong giới hạn thiết kế của sản phẩm.
• Ngành hóa chất, dược phẩm và y tế: Lắp đặt trên các bồn chứa hóa chất, dung dịch dược phẩm và thiết bị pha chế, giúp kiểm tra, vệ sinh và bảo trì bên trong bồn, đồng thời hạn chế rò rỉ lưu chất.
• Ngành sữa và thực phẩm: Được sử dụng trên các bồn chứa sữa, nguyên liệu thực phẩm, bồn phối trộn và chế biến, đáp ứng nhu cầu vệ sinh và kiểm tra thiết bị trong quá trình sản xuất.
• Ngành bia, rượu và nước giải khát: Lắp đặt trên bồn chứa bia, bồn lên men, bồn chứa rượu và nước giải khát, tạo cửa thăm kín để phục vụ việc kiểm tra, làm sạch và bảo dưỡng hệ thống.
• Ngành công nghệ sinh học và chế biến: Sử dụng trong các bồn lên men, thiết bị chiết rót, bồn chưng cất và hệ thống xử lý nguyên liệu, hỗ trợ tiếp cận bên trong thiết bị khi cần vệ sinh hoặc bảo trì.
• Ngành lọc nước và xử lý nước: Được lắp đặt trên các bồn chứa nước, bồn xử lý nước sinh hoạt và thiết bị lọc nước công nghiệp, giúp thuận tiện cho việc kiểm tra, vệ sinh và bảo dưỡng định kỳ.

Lưu ý: Nắp bồn elip dạng lõm mở ngược được thiết kế chủ yếu cho hệ thống có áp suất dương, không sử dụng cho bồn có áp suất âm hoặc chân không nếu chưa được nhà sản xuất xác nhận phù hợp.

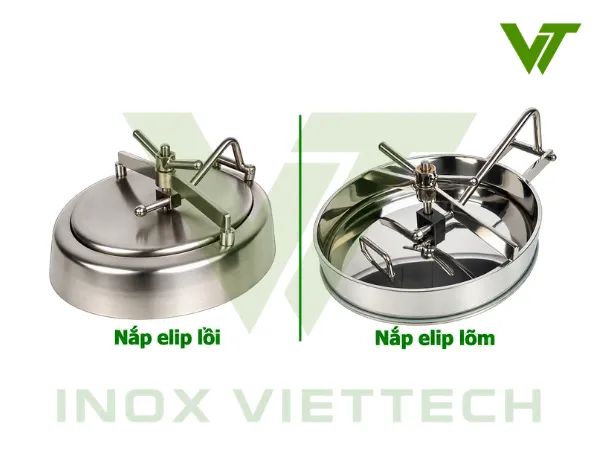

7. Sự khác biệt giữa nắp bồn elip dạng lõm mở ngược và dạng lồi mở ngược

Nắp bồn elip dạng lõm mở ngược và nắp elip dạng lồi mở ngược đều được sử dụng trong các hệ thống bồn chứa inox, tuy nhiên có sự khác biệt về hình dạng mặt nắp và đặc điểm thiết kế. Dưới đây là bảng so sánh giúp phân biệt hai loại nắp bồn này.

=> Sự khác biệt chủ yếu giữa nắp bồn elip dạng lõm và dạng lồi mở ngược nằm ở hình dạng mặt nắp. Việc lựa chọn loại nắp phù hợp phụ thuộc vào nhu cầu sử dụng thực tế, thiết kế bồn chứa và yêu cầu kỹ thuật của từng hệ thống.

8. Bảng giá nắp bồn elip dạng lõm mở ngược inox mới nhất

Nắp bồn elip dạng lõm mở ngược inox có mức giá khác nhau tùy theo kích thước, chất liệu và quy cách sản xuất. Để giúp khách hàng thuận tiện trong việc tham khảo và dự trù chi phí, Inox Viettech cung cấp bảng giá nắp bồn elip dạng lõm mở ngược inox 304 theo từng kích thước cụ thể dưới đây.

Lưu ý: Bảng giá trên chỉ mang tính tham khảo và có thể thay đổi tùy theo thời điểm, số lượng đặt hàng và yêu cầu kỹ thuật của sản phẩm. Để nhận báo giá chính xác, quý khách vui lòng liên hệ trực tiếp với Inox Viettech để được tư vấn và hỗ trợ.

9. Inox Viettech – Đơn vị cung cấp nắp bồn elip dạng lõm mở ngược inox

Inox Viettech chuyên cung cấp các loại vật tư inox vi sinh và inox công nghiệp, trong đó có nắp bồn elip dạng lõm mở ngược inox 304, inox 316L phục vụ nhu cầu lắp đặt trên các hệ thống bồn chứa thực phẩm, đồ uống, hóa chất và thiết bị sản xuất công nghiệp.

Với danh mục sản phẩm đa dạng, Inox Viettech hỗ trợ khách hàng lựa chọn nắp bồn phù hợp với kích thước, vật liệu, áp suất làm việc và yêu cầu kỹ thuật của từng hệ thống. Chúng tôi chú trọng cung cấp thông tin sản phẩm rõ ràng, tư vấn đúng quy cách và hỗ trợ khách hàng trong quá trình đặt mua.

Khi có nhu cầu tìm mua nắp bồn elip dạng lõm mở ngược inox, quý khách có thể liên hệ Inox Viettech để được tư vấn kỹ thuật, kiểm tra quy cách sản phẩm và nhận báo giá phù hợp với nhu cầu sử dụng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về nắp bồn elip dạng lõm mở ngược inox

Nắp bồn elip dạng lõm mở ngược inox chịu được áp suất bao nhiêu?
Nắp bồn elip dạng lõm mở ngược inox có mức áp suất 1–3 bar. Khi lựa chọn cần đối chiếu thông số chịu áp của từng quy cách với áp suất vận hành thực tế của bồn chứa.

Nắp bồn elip dạng lõm mở ngược inox có những kích thước nào?
Sản phẩm có ba kích thước tiêu chuẩn gồm 430 × 330 mm, 530 × 430 mm và 635 × 525 mm. Chiều cao cổ nắp và độ dày một số chi tiết có thể được điều chỉnh theo yêu cầu đặt hàng của từng hệ thống.

Nắp bồn elip dạng lõm mở ngược inox có sử dụng được cho bồn chân không không?
Loại nắp này được thiết kế chủ yếu cho các hệ thống bồn chứa có áp suất dương, không phù hợp với bồn chân không nếu chưa có thiết kế và xác nhận chịu áp suất âm từ nhà sản xuất.

Nắp bồn elip dạng lõm mở ngược inox có thể thay gioăng làm kín không?
Có. Gioăng làm kín có thể được tháo ra để vệ sinh hoặc thay thế khi bị lão hóa, biến dạng hay hư hỏng. Cần lựa chọn gioăng đúng kích thước và vật liệu như silicone, EPDM, NBR hoặc FPM để bảo đảm khả năng làm kín.

Nắp bồn elip dạng lõm mở ngược inox có thể lắp đặt ở vị trí nào?
Sản phẩm thường được lắp tại thân hoặc hông bồn chứa inox bằng phương pháp hàn cổ nắp trực tiếp vào thành bồn. Vị trí lắp đặt cần bảo đảm đủ không gian bên trong để mặt nắp có thể mở và đóng thuận tiện.
