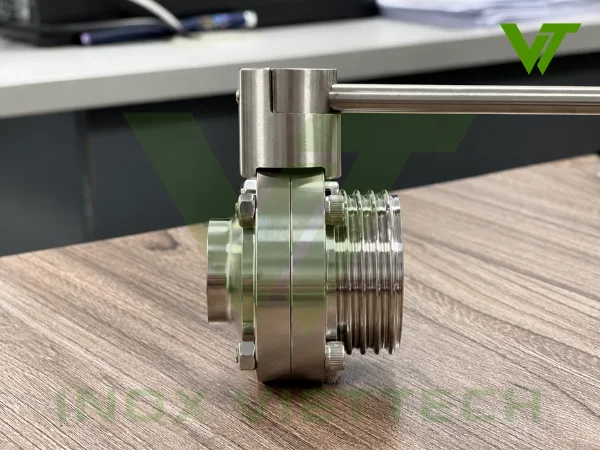

Van Bướm Vi Sinh Đầu Hàn Đầu Rắc Co Inox

1. Van bướm vi sinh đầu hàn đầu rắc co inox là gì?

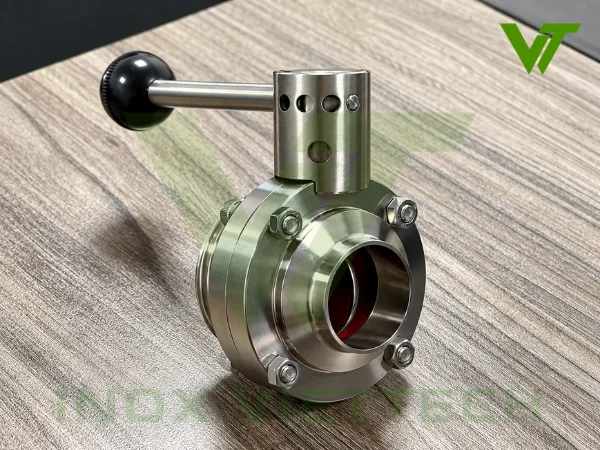

Van bướm vi sinh đầu hàn đầu rắc co inox là một dạng van bướm được sử dụng trong các hệ thống đường ống vi sinh, có thiết kế đặc biệt với một đầu kết nối hàn trực tiếp vào đường ống và một đầu kết nối bằng rắc co có thể tháo lắp. Kiểu kết nối này giúp van vừa có được độ chắc chắn ở phía đầu hàn, vừa thuận tiện hơn trong quá trình tháo lắp, vệ sinh và bảo trì ở phía đầu rắc co.

Phần thân và các chi tiết tiếp xúc với lưu chất thường được chế tạo từ inox 304 hoặc inox 316L, bề mặt được xử lý nhẵn nhằm đáp ứng yêu cầu vệ sinh trong các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và nhiều dây chuyền sản xuất có yêu cầu cao về độ sạch.

So với van bướm vi sinh sử dụng hai đầu hàn hoặc hai đầu clamp, loại đầu hàn – đầu rắc co có ưu điểm ở khả năng kết hợp giữa liên kết cố định và liên kết tháo lắp. Một phía của van có thể được hàn chắc chắn vào đường ống, trong khi phía còn lại có thể tháo ra thông qua bộ rắc co inox vi sinh mà không cần cắt đường ống. Đây là đặc điểm phù hợp với những vị trí thường xuyên cần kiểm tra, vệ sinh hoặc thay thế gioăng và các bộ phận bên trong van.

Van thường được vận hành bằng tay rút, hoặc có thể kết hợp với bộ điều khiển tự động như bộ điều khiển khí nén hoặc bộ điều khiển điện tùy theo yêu cầu của hệ thống. Khi đóng mở, đĩa van xoay bên trong thân van để điều tiết hoặc ngắt dòng lưu chất đi qua đường ống.

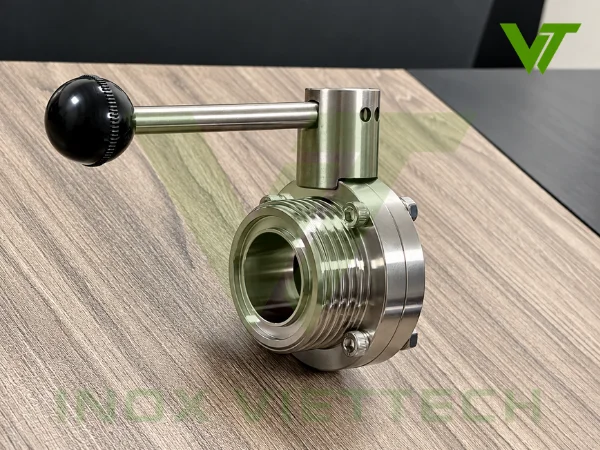

2. Cấu tạo của van bướm vi sinh đầu hàn đầu rắc co

Van bướm vi sinh đầu hàn đầu rắc co có cấu tạo tương đối gọn, trong đó phần thân van, đĩa van và gioăng làm kín tạo thành cụm đóng mở chính. Điểm khác biệt của dòng van này nằm ở hai đầu kết nối không giống nhau: một phía là đầu hàn cố định với đường ống, phía còn lại là đầu rắc co có thể tháo lắp.

Các bộ phận chính gồm:

• Thân van: thường được chế tạo từ inox 304 hoặc inox 316L, có nhiệm vụ liên kết các bộ phận bên trong và tạo kết cấu chịu lực cho toàn bộ van. Bề mặt thân van được gia công nhẵn để phù hợp với yêu cầu của hệ thống vi sinh.
• Đĩa van: nằm bên trong thân van và trực tiếp thực hiện quá trình đóng mở dòng chảy. Khi đĩa xoay theo trục, tiết diện lưu thông qua van sẽ thay đổi tương ứng.
• Trục van: liên kết tay gạt với đĩa van, truyền chuyển động xoay từ tay vận hành xuống đĩa để điều khiển trạng thái đóng hoặc mở.
• Gioăng làm kín: được bố trí quanh đĩa van, vừa làm nhiệm vụ làm kín khi van đóng vừa tạo lớp đệm giữa đĩa và thân van. Gioăng có thể sử dụng các vật liệu như silicone, EPDM hoặc loại phù hợp với nhiệt độ và lưu chất làm việc.
• Tay gạt: dùng để vận hành van bằng tay. Tùy thiết kế, tay gạt có thể chia nhiều nấc để điều chỉnh góc mở của đĩa van trong phạm vi từ đóng hoàn toàn đến mở hoàn toàn.
• Đầu hàn: được bố trí ở một phía của van và hàn trực tiếp với đường ống inox vi sinh. Phần này tạo liên kết cố định, chắc chắn và ổn định trên hệ thống.
• Đầu rắc co: nằm ở phía còn lại, gồm đầu nối, gioăng làm kín và đai ốc ren. Cấu tạo này cho phép tháo rời kết nối khi cần vệ sinh, bảo trì hoặc thay thế van mà không phải cắt toàn bộ đường ống.

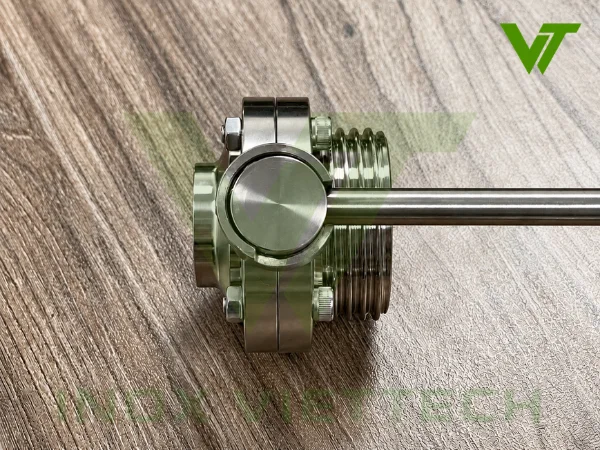

3. Nguyên lý hoạt động của van bướm tay rút đầu hàn đầu rắc co

Nguyên lý hoạt động của van bướm tay rút đầu hàn đầu rắc co khá đơn giản, dựa trên cơ chế xoay đĩa van quanh trục để đóng, mở hoặc thay đổi mức lưu thông của dòng chảy.

1. Người vận hành kéo tay rút để nhả cơ cấu khóa đang giữ tay van tại vị trí hiện tại.
2. Sau đó xoay tay điều khiển, lực tác động được truyền xuống trục van.
3. Trục van quay và kéo đĩa van bên trong thân van xoay theo.
4. Khi đĩa van nằm song song với hướng dòng chảy, van ở trạng thái mở, tạo tiết diện lưu thông lớn để lưu chất đi qua.
5. Khi đĩa van quay về vị trí vuông góc với hướng dòng chảy, van ở trạng thái đóng. Lúc này mép đĩa ép sát vào gioăng làm kín để ngăn lưu chất đi qua.
6. Tại các vị trí trung gian, tay rút có thể khóa lại để giữ đĩa van ở một góc mở nhất định, qua đó hỗ trợ điều chỉnh lưu lượng ở mức tương đối.

Cơ chế này giúp van đóng mở nhanh, thao tác đơn giản và dễ kiểm soát vị trí của đĩa van trong quá trình vận hành.

4. Thông số kỹ thuật van bướm vi sinh đầu hàn đầu rắc co

Các thông số kỹ thuật phổ biến của van bướm vi sinh đầu hàn đầu rắc co gồm:

• Kích thước: Φ19 – Φ102 mm.
• Vật liệu: Inox 304, inox 316L.
• Kiểu vận hành: Tay rút.
• Kiểu kết nối: 1 đầu hàn + 1 đầu ren rắc co.
• Vật liệu gioăng: Silicone, EPDM.
• Góc đóng mở: 0 – 90°.
• Áp suất làm việc: Khoảng 10 bar.
• Bề mặt: Gia công nhẵn, phù hợp với hệ thống đường ống vi sinh.
• Tiêu chuẩn kết nối: SMS, DIN.
• Môi trường sử dụng: Thực phẩm, đồ uống, dược phẩm, nước sạch và các loại hóa chất phù hợp.
• Xuất xứ: Trung Quốc

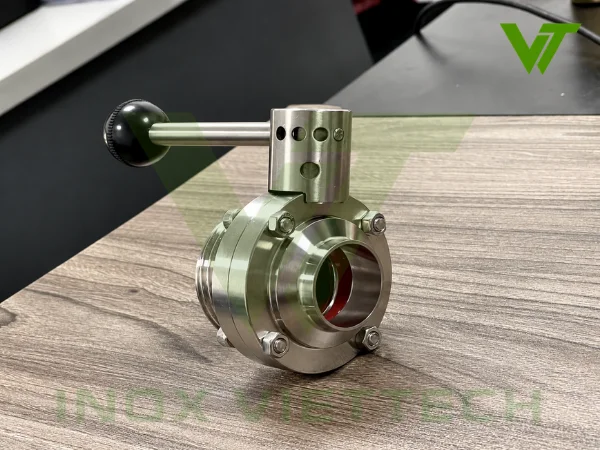

5. Thiết kế một đầu hàn một đầu rắc co giúp van linh hoạt như thế nào?

Điểm nổi bật của kiểu van này nằm ở việc kết hợp hai phương thức kết nối có tính chất khác nhau trên cùng một sản phẩm. Một đầu đảm nhiệm vai trò cố định và giữ độ ổn định cho tuyến ống, đầu còn lại tạo khả năng tháo lắp chủ động khi cần vệ sinh hoặc bảo trì. Nhờ đó, van vừa phù hợp với yêu cầu vận hành lâu dài, vừa thuận tiện hơn khi cần can thiệp kỹ thuật.

• Một đầu hàn: có chức năng tương tự van bướm hàn inox vi sinh, được hàn trực tiếp với đường ống để tạo liên kết cố định, chắc chắn và gọn. Kiểu kết nối này giúp giảm số lượng khớp nối trung gian, giữ van ổn định tại vị trí lắp đặt và phù hợp với những đoạn đường ống cần duy trì kết nối lâu dài.
• Một đầu rắc co: có đặc tính tương tự van bướm vi sinh rắc co, sử dụng đai ốc ren để siết đầu nối và gioăng làm kín. Khi cần vệ sinh, kiểm tra đĩa van, thay gioăng hoặc bảo trì, kỹ thuật viên có thể tháo phía rắc co để tạo khoảng tách van mà không phải cắt phần đường ống đã hàn.

Giá trị của thiết kế này nằm ở chỗ không phải chọn hoàn toàn giữa kiểu kết nối cố định và kiểu kết nối tháo lắp. Phía đầu hàn giữ cho van chắc chắn và ổn định trong quá trình vận hành, còn phía rắc co tạo ra một điểm tháo lắp thuận tiện khi cần bảo dưỡng.

So với van hai đầu hàn, cấu hình một đầu hàn một đầu rắc co giúp giảm đáng kể thao tác cắt và hàn lại đường ống khi cần tháo van. Đồng thời, so với loại hai đầu rắc co, van vẫn giữ được một phía liên kết cố định, phù hợp hơn với những vị trí cần độ ổn định cao nhưng vẫn muốn duy trì khả năng tháo lắp nhanh.

Nhờ sự kết hợp này, van đặc biệt phù hợp với các vị trí trên hệ thống vi sinh cần vừa chắc chắn khi vận hành, vừa thuận tiện khi vệ sinh, kiểm tra và bảo trì định kỳ.

6. Ưu điểm và hạn chế của van bướm vi sinh đầu hàn đầu rắc co

Van bướm vi sinh đầu hàn đầu rắc co có nhiều ưu điểm về khả năng vận hành, độ gọn và tính thuận tiện khi bảo trì. Tuy nhiên, do sử dụng cơ cấu tay rút và kiểu kết nối đặc thù, sản phẩm cũng có một số giới hạn nhất định trong quá trình sử dụng.

6.1. Ưu điểm

Nhờ kết cấu van bướm nhỏ gọn, vật liệu inox và sự kết hợp giữa đầu hàn với đầu rắc co, sản phẩm có một số ưu điểm nổi bật như:

• Đóng mở nhanh và thao tác đơn giản: Chỉ cần kéo tay rút để nhả khóa và xoay tay điều khiển, van có thể chuyển nhanh giữa trạng thái đóng và mở mà không yêu cầu thao tác phức tạp.
• Kết cấu nhỏ gọn, dễ lắp đặt: Van bướm có thiết kế tương đối gọn, chiều dài lắp đặt ngắn và không chiếm nhiều không gian trên đường ống, phù hợp với các cụm thiết bị có khoảng lắp hạn chế.
• Chống ăn mòn và thuận tiện vệ sinh: Van được chế tạo từ inox, có khả năng chống oxy hóa và ăn mòn tốt trong nhiều môi trường làm việc. Bề mặt được gia công nhẵn giúp hạn chế bám cặn và thuận tiện hơn khi vệ sinh.
• Dễ tháo một phía để kiểm tra, bảo trì: Phía đầu rắc co có thể tháo rời khi cần, trong khi đầu hàn vẫn giữ cố định với đường ống. Nhờ đó việc kiểm tra, vệ sinh hoặc thay gioăng thuận tiện hơn so với loại hai đầu hàn.
• Phù hợp với nhiều loại đường ống vi sinh: Van có thể đáp ứng các hệ tiêu chuẩn và quy cách kết nối khác nhau, giúp dễ lựa chọn theo hệ thống đường ống đang sử dụng.

6.2. Hạn chế

Bên cạnh những ưu điểm trên, van vẫn có một số hạn chế cần lưu ý khi lựa chọn cho từng vị trí lắp đặt:

• Phụ thuộc vào thao tác vận hành thủ công: Van sử dụng tay rút nên cần người vận hành trực tiếp đóng mở, không có khả năng tự động hóa nếu không thay đổi cơ cấu truyền động.
• Không phù hợp với vị trí cần điều khiển từ xa: Những vị trí khó tiếp cận hoặc cần điều khiển tập trung sẽ không thuận tiện khi sử dụng tay rút thủ công.
• Không dùng để điều tiết lưu lượng có độ chính xác cao: Van có thể giữ tại một số vị trí mở trung gian nhưng chỉ hỗ trợ điều chỉnh tương đối, không phù hợp với yêu cầu kiểm soát lưu lượng chính xác.
• Đầu hàn yêu cầu kỹ thuật thi công phù hợp: Quá trình hàn cần thực hiện đúng kỹ thuật để hạn chế biến dạng đầu nối, ảnh hưởng đến bề mặt inox hoặc làm hư hỏng gioăng do nhiệt.

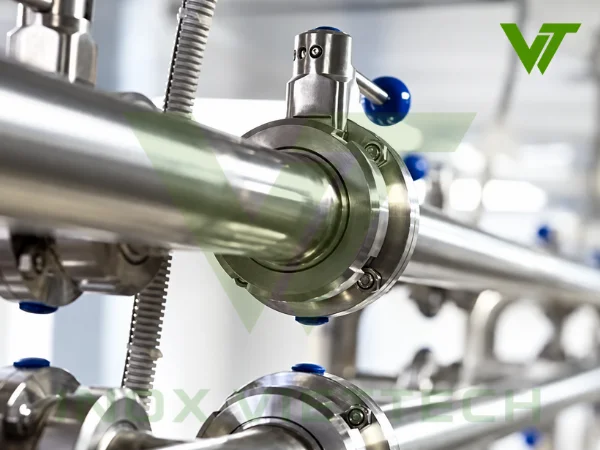

7. Ứng dụng van bướm vi sinh đầu hàn đầu rắc co

Với những đặc điểm trên, van bướm vi sinh đầu hàn đầu rắc co được sử dụng chủ yếu trên các hệ thống cần đóng mở dòng lưu chất, yêu cầu vệ sinh cao và có nhu cầu tháo van định kỳ để kiểm tra hoặc bảo dưỡng. Một số ứng dụng phổ biến gồm:

• Ngành thực phẩm: dùng cho đường ống sữa, nước giải khát, nước ép, siro, dầu thực phẩm và các loại dung dịch có độ nhớt phù hợp.
• Ngành bia và đồ uống: lắp trên các tuyến bia, nước, dịch sản phẩm và các đường ống phụ trợ trong hệ thống chế biến.
• Ngành dược phẩm và mỹ phẩm: phù hợp với các hệ thống cần bề mặt inox đánh bóng, dễ vệ sinh và hạn chế bám cặn.
• Hệ thống nước tinh khiết: sử dụng cho các tuyến nước RO, DI, nước sạch và các hệ thống xử lý nước trong nhà máy.
• Hệ thống CIP: phù hợp tại các vị trí đóng mở dòng dung dịch vệ sinh hoặc những điểm cần tháo van định kỳ để kiểm tra và bảo dưỡng.
• Bồn và thiết bị inox vi sinh: thường được lắp tại đầu ra bồn, đầu vào thiết bị hoặc các vị trí cần một phía cố định bằng mối hàn và một phía có thể tháo rời bằng rắc co.

8. Hướng dẫn lắp đặt và bảo trì van bướm vi sinh đầu hàn đầu rắc co

Để van bướm vi sinh đầu hàn đầu rắc co hoạt động ổn định, giữ độ kín tốt và thuận tiện trong quá trình sử dụng, cần chú ý đúng kỹ thuật ở cả khâu lắp đặt lẫn bảo trì định kỳ.

8.1. Lắp đặt

Việc lắp đặt đúng ngay từ đầu sẽ giúp hạn chế rò rỉ, giảm ứng suất lên thân van và tránh ảnh hưởng đến gioăng làm kín:

1. Làm sạch đường ống và bề mặt kết nối trước khi lắp: Loại bỏ bụi bẩn, dầu mỡ, mạt kim loại và các tạp chất còn bám trên đầu ống, đầu hàn và bề mặt rắc co để đảm bảo độ kín của kết nối.
2. Tháo hoặc bảo vệ gioăng trước khi hàn: Phần đầu hàn của van được liên kết trực tiếp với đường ống bằng phương pháp hàn inox phù hợp, phổ biến là hàn TIG inox đối với hệ thống đường ống vi sinh. Trước khi hàn, nên tháo gioăng và các chi tiết nhạy nhiệt ra khỏi khu vực hàn nếu kết cấu cho phép, vì nhiệt độ cao có thể làm gioăng bị cháy, chai cứng hoặc biến dạng.
3. Căn chỉnh van đồng tâm với đường ống: Hai đầu kết nối cần được căn thẳng với tuyến ống trước khi tiến hành hàn và siết rắc co. Việc lắp lệch tâm có thể tạo ứng suất lên thân van, mối hàn và gioăng, từ đó ảnh hưởng đến độ kín và khả năng đóng mở.
4. Siết rắc co vừa đủ lực: Gioăng rắc co cần được đặt đúng vị trí rồi mới siết đai ốc. Không nên siết quá chặt vì có thể làm gioăng bị ép biến dạng, nhưng cũng không nên để quá lỏng vì dễ phát sinh rò rỉ trong quá trình vận hành.
5. Kiểm tra độ kín sau khi lắp đặt: Sau khi hoàn thành, nên đóng mở van vài lần để kiểm tra tay rút, trục và đĩa van hoạt động bình thường. Tiếp theo kiểm tra rò rỉ tại mối hàn, đầu rắc co và khu vực gioăng làm kín trước khi đưa hệ thống vào sử dụng.

8.2. Bảo trì

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu xuống cấp của gioăng, mối hàn và cơ cấu vận hành, từ đó duy trì độ kín và kéo dài tuổi thọ của van.

• Vệ sinh định kỳ: Làm sạch thân van, đĩa van, gioăng và các bề mặt tiếp xúc với lưu chất để hạn chế cặn bám và duy trì yêu cầu vệ sinh của hệ thống.
• Thay gioăng khi bị chai cứng, nứt hoặc rò rỉ: Khi gioăng bị lão hóa, biến dạng hoặc giảm độ đàn hồi, nên thay mới để duy trì khả năng làm kín.
• Kiểm tra tình trạng mối hàn: Quan sát vị trí đầu hàn để phát hiện dấu hiệu nứt, ăn mòn, rỗ hoặc rò rỉ; đặc biệt chú ý tại khu vực đã thực hiện hàn TIG.
• Kiểm tra hoạt động của tay rút: Tay rút cần vận hành trơn tru, nhả khóa dễ dàng và giữ chắc tại vị trí đã chọn.
• Kiểm tra đầu rắc co: Theo dõi tình trạng gioăng, bề mặt tiếp xúc và độ siết của đai ốc để đảm bảo kết nối vẫn kín.
• Kiểm tra lại sau mỗi lần tháo bảo trì: Sau khi lắp lại van, cần đảm bảo gioăng được đặt đúng vị trí, rắc co được siết vừa lực và thử kín trước khi đưa hệ thống hoạt động trở lại.

9. Bảng giá van bướm vi sinh đầu hàn đầu rắc co hệ SMS và DIN

Giá van bướm vi sinh đầu hàn đầu rắc co phụ thuộc vào kích thước, vật liệu và hệ tiêu chuẩn kết nối. Hai hệ thường gặp là SMS và DIN, mỗi hệ có quy cách kích thước và mức giá riêng.

9.1. Bảng giá hệ SMS

SMS là viết tắt của Swedish Milk Standard, tức tiêu chuẩn có nguồn gốc từ Thụy Điển. Tiêu chuẩn này ban đầu được sử dụng nhiều trong ngành sữa, sau đó được ứng dụng rộng rãi trong các hệ thống đường ống vi sinh, thực phẩm và đồ uống.

9.2. Bảng giá hệ DIN

DIN là viết tắt của Deutsches Institut für Normung, tức Viện Tiêu chuẩn hóa Đức. Đây là hệ tiêu chuẩn có nguồn gốc từ Đức và được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, trong đó có hệ thống đường ống, phụ kiện và thiết bị inox vi sinh.

Đối với đường ống vi sinh, một số tiêu chuẩn DIN thường gặp gồm DIN 11850 cho ống và DIN 11851 cho kết nối rắc co vi sinh.

Mức giá trên mang tính tham khảo và có thể thay đổi theo vật liệu inox 304/316L, loại gioăng, kích thước, cấu hình van và số lượng đặt hàng. Khi đặt hàng nên xác định chính xác hệ SMS hoặc DIN đang sử dụng để lựa chọn đúng quy cách van và đầu kết nối.

10. Van bướm vi sinh đầu hàn đầu rắc co inox tại Inox Viettech

Inox Viettech cung cấp van bướm vi sinh đầu hàn đầu rắc co inox với nhiều kích thước và cấu hình khác nhau, phù hợp cho hệ thống thực phẩm, đồ uống, dược phẩm, hóa chất, nước tinh khiết và các dây chuyền yêu cầu vệ sinh cao.

Một số điểm nổi bật khi lựa chọn sản phẩm tại Inox Viettech:

• Có nhiều kích thước phổ biến, đáp ứng nhu cầu lắp mới hoặc thay thế trên hệ thống đang vận hành.
• Vật liệu inox 304 hoặc inox 316L, lựa chọn theo môi trường làm việc và tính chất lưu chất.
• Thiết kế 1 đầu hàn – 1 đầu ren rắc co, vừa tạo kết nối chắc chắn vừa thuận tiện khi cần tháo van để vệ sinh, bảo trì hoặc thay gioăng.
• Bề mặt tiếp xúc với lưu chất được gia công nhẵn, phù hợp với yêu cầu của hệ thống đường ống vi sinh.
• Có thể lựa chọn loại gioăng phù hợp với nhiệt độ, lưu chất và điều kiện vận hành thực tế.
• Hỗ trợ kiểm tra kích thước đường ống, tiêu chuẩn đầu hàn, kiểu rắc co và cấu hình van trước khi đặt hàng.
• Hàng sẵn kho nhiều kích thước, hỗ trợ giao hàng toàn quốc.
• Cung cấp VAT, CO-CQ theo lô hàng khi khách hàng có yêu cầu.

Inox Viettech hỗ trợ báo giá theo số lượng thực tế, tư vấn kỹ thuật, giao hàng toàn quốc và cung cấp đầy đủ chứng từ theo từng lô hàng khi có yêu cầu.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

11. Câu hỏi thường gặp

Van bướm vi sinh đầu hàn đầu rắc co có tháo khỏi đường ống được không?
Có. Phía đầu hàn được cố định trực tiếp với đường ống, trong khi phía rắc co có thể tháo bằng cách nới đai ốc. Nhờ đó có thể tách thân van ra để vệ sinh, kiểm tra hoặc thay gioăng mà không cần cắt toàn bộ đoạn ống.

Đầu rắc co của van có thể lắp với mọi loại rắc co vi sinh không?
Không hoàn toàn. Kích thước và tiêu chuẩn của đầu rắc co cần tương thích với bộ rắc co đang sử dụng trên hệ thống. Khi thay van cần kiểm tra đường kính, kiểu đầu nối và tiêu chuẩn kết nối để bảo đảm lắp kín.

Van bướm 1 đầu hàn 1 đầu rắc co có ưu điểm gì so với loại 2 đầu hàn?
Loại hai đầu hàn có kết nối chắc chắn nhưng khi cần tháo van thường phải can thiệp vào đường ống. Với loại một đầu hàn một đầu rắc co, một phía vẫn được cố định bằng mối hàn còn phía còn lại có thể tháo rời, vì vậy thuận tiện hơn khi bảo trì hoặc thay thế van.

Nên sử dụng van inox 304 hay inox 316L?
Inox 304 phù hợp với nhiều hệ thống thực phẩm, nước sạch và môi trường có mức ăn mòn thông thường. Inox 316L có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường có hóa chất, chloride hoặc những hệ thống yêu cầu vật liệu vi sinh cao hơn.

Van bướm vi sinh đầu hàn đầu rắc co có thay được gioăng không?
Có. Khi tháo phần rắc co và tách cụm van khỏi hệ thống, có thể kiểm tra và thay gioăng làm kín khi gioăng bị lão hóa, biến dạng hoặc không còn đảm bảo độ kín.

Van có thể sử dụng cho hệ thống CIP không?
Có thể sử dụng trong hệ thống CIP khi vật liệu thân van, gioăng, độ nhẵn bề mặt và điều kiện nhiệt độ, áp suất phù hợp với quy trình vệ sinh của hệ thống.
