Nắp Chữ Nhật Bồn Tank Inox

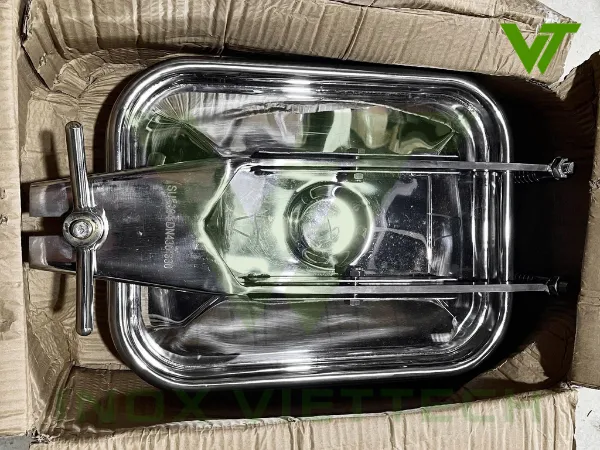

1. Nắp chữ nhật bồn tank inox là gì?

Nắp chữ nhật bồn tank inox là loại nắp cửa thăm có hình dạng chữ nhật, được chế tạo từ inox 304 hoặc inox 316L và lắp đặt trên các bồn chứa, bồn khuấy trộn hoặc thiết bị sản xuất công nghiệp. Sản phẩm có chức năng đóng kín cửa thăm, đồng thời tạo lối tiếp cận bên trong bồn để kiểm tra, vệ sinh, bảo trì thiết bị hoặc bổ sung nguyên liệu khi cần thiết.

Nắp được thiết kế với hai kiểu phổ biến là một thanh ngang và hai thanh ngang, phù hợp với các kích thước cửa thăm và yêu cầu lắp đặt khác nhau. Nhờ khả năng chống ăn mòn, độ bền cơ học và bề mặt inox được đánh bóng, sản phẩm được sử dụng rộng rãi trong các hệ thống bồn tank thuộc ngành thực phẩm, đồ uống, mỹ phẩm và dược phẩm.

2. Đặc điểm cấu tạo và thông số kỹ thuật của nắp chữ nhật bồn tank inox

Nắp chữ nhật bồn tank inox có kết cấu gồm mặt nắp, cổ nắp và hệ thống khóa siết, được thiết kế để đóng mở thuận tiện và đảm bảo độ kín tại cửa thăm. Tùy theo kích thước và kiểu một hoặc hai thanh ngang, sản phẩm có cấu tạo và thông số kỹ thuật phù hợp với từng yêu cầu lắp đặt trên bồn tank.

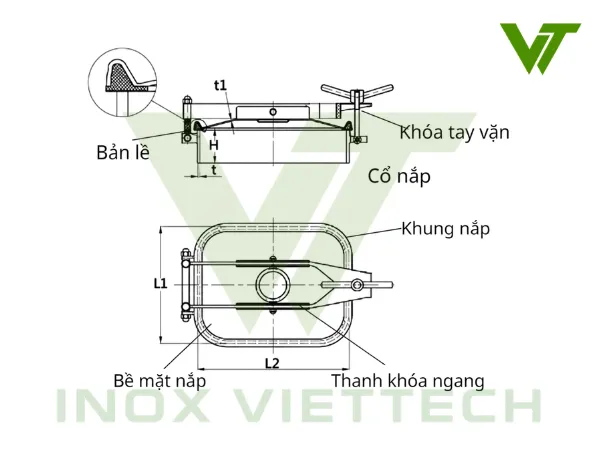

2.1. Cấu tạo của nắp chữ nhật bồn tank inox

Nắp chữ nhật bồn tank inox được cấu tạo từ các bộ phận liên kết với nhau, tạo thành một cụm cửa thăm có thể đóng mở và làm kín trong quá trình sử dụng. Tùy theo thiết kế một thanh ngang hoặc hai thanh ngang, sản phẩm có sự khác biệt về số lượng cơ cấu khóa, nhưng đều gồm 6 bộ phận chính:

• Cổ nắp: Là phần khung inox hình chữ nhật với các góc bo tròn, nằm phía dưới cùng và được hàn trực tiếp vào thân bồn tank. Cổ nắp tạo thành miệng cửa thăm, đồng thời là bộ phận liên kết với cơ cấu đóng mở của nắp.
• Mặt nắp: Là tấm inox có dạng dẹt, được gia công theo hình dạng và kích thước của cổ nắp để bao phủ toàn bộ miệng cửa thăm. Bề mặt inox được đánh bóng, giúp hạn chế bám cặn và thuận tiện cho quá trình vệ sinh.
• Thanh khóa ngang: Là thanh inox bố trí phía trên mặt nắp, liên kết với cổ nắp thông qua bản lề và kết hợp với khóa vặn để thực hiện thao tác đóng mở. Khi khóa, thanh ngang giữ mặt nắp ở đúng vị trí và tạo lực ép lên gioăng làm kín. Sản phẩm có thể sử dụng một hoặc hai thanh khóa ngang tùy theo thiết kế.
• Bản lề: Là bộ phận kết nối thanh khóa ngang với cổ nắp, tạo trục xoay cố định để thanh ngang cùng cụm mặt nắp có thể nâng lên hoặc hạ xuống khi đóng mở.
• Khóa vặn: Là bộ phận dùng để khóa chặt thanh ngang khi đóng nắp, đảm bảo nắp được cố định chắc chắn trong quá trình vận hành bồn tank.
• Gioăng làm kín: Được làm từ silicone hoặc EPDM, bố trí tại vị trí tiếp xúc giữa mặt nắp và cổ nắp. Khi nắp đóng chặt, gioăng chịu lực ép và tạo độ kín, giúp hạn chế rò rỉ lưu chất tại cửa thăm.

2.2. Thông số kỹ thuật

Nắp chữ nhật bồn tank inox được sản xuất từ inox 304 hoặc inox 316L, với hai kiểu thiết kế một thanh ngang và hai thanh ngang. Sản phẩm có nhiều thông số kỹ thuật phù hợp với yêu cầu lắp đặt trên các hệ thống bồn chứa, bồn khuấy trộn và thiết bị công nghiệp. Các thông số cơ bản gồm:

• Chất liệu: Inox 304 hoặc inox 316L
• Kích thước có sẵn: 350 × 250 mm, 430 × 330 mm
• Phân loại: Nắp một thanh khóa ngang và nắp hai thanh khóa ngang
• Nhiệt độ làm việc: MAX 150°C
• Áp suất làm việc: 1-3 bar
• Gioăng làm kín: Silicone hoặc EPDM
• Kiểu lắp đặt: Hàn trực tiếp vào thân bồn tank
• Môi trường làm việc: Nước, khí, hóa chất, xăng dầu và các lưu chất tương thích với vật liệu inox và gioăng làm kín
• Xuất xứ: Trung Quốc

3. Nguyên lý đóng mở của nắp chữ nhật bồn tank inox

Nắp chữ nhật bồn tank inox hoạt động thông qua cơ cấu thanh khóa ngang, bản lề và khóa vặn. Mặt nắp được liên kết với thanh ngang, cho phép cả cụm nâng lên hoặc hạ xuống quanh trục bản lề gắn trên cổ nắp. Bộ khóa vặn được lắp tại đầu đối diện của cổ nắp, có thể xoay để đưa trục ren vào hoặc ra khỏi rãnh khóa trên thanh ngang.

• Quá trình đóng nắp: Người vận hành hạ cụm thanh ngang và mặt nắp xuống, đưa mặt nắp vào đúng vị trí trên cổ nắp. Sau đó, đưa trục ren của bộ khóa vặn vào rãnh khóa ở đầu thanh ngang rồi xoay tay vặn để siết chặt. Lực siết giữ thanh ngang cố định, đồng thời truyền lực ép xuống mặt nắp, làm gioăng bị nén giữa mặt nắp và cổ nắp để tạo độ kín cho cửa thăm.
• Quá trình mở nắp: Người vận hành xoay ngược tay vặn để nới lỏng lực siết, sau đó gạt trục ren ra khỏi rãnh khóa trên thanh ngang. Khi cơ cấu khóa được giải phóng, nâng cụm thanh ngang cùng mặt nắp lên quanh trục bản lề để mở cửa thăm, phục vụ việc kiểm tra, vệ sinh hoặc bảo trì bên trong bồn.

4. Hai kiểu nắp chữ nhật bồn tank inox phổ biến

Nắp chữ nhật bồn tank inox được phân thành hai loại dựa trên số lượng thanh khóa ngang. Sự khác biệt chủ yếu nằm ở kết cấu khóa và khả năng chịu áp lực của từng loại.

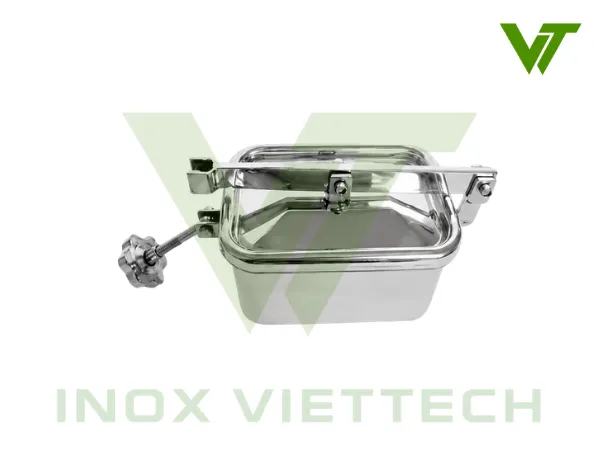

4.1. Nắp chữ nhật một thanh ngang

Nắp sử dụng một thanh khóa ngang để cố định mặt nắp. Loại này có kết cấu đơn giản, thao tác đóng mở thuận tiện và thường có khả năng chịu áp lực thấp hơn so với loại hai thanh ngang có cùng điều kiện thiết kế.

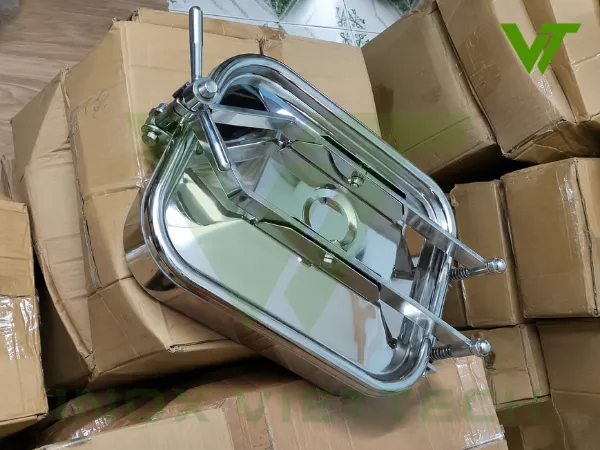

4.2. Nắp chữ nhật hai thanh ngang

Nắp sử dụng hai thanh khóa ngang bố trí song song, giúp phân bố lực ép đều hơn trên mặt nắp. Nhờ đó, loại này có thể chịu áp lực cao hơn so với loại một thanh ngang khi các yếu tố kết cấu khác tương đương.

5. Ưu điểm nổi bật của nắp chữ nhật bồn tank inox

Nắp chữ nhật bồn tank inox được sử dụng phổ biến nhờ thiết kế cửa thăm rộng, cơ cấu khóa chắc chắn và khả năng đóng mở thuận tiện. Bên cạnh đó, vật liệu inox 304 hoặc inox 316L cùng hệ thống gioăng làm kín giúp sản phẩm đáp ứng yêu cầu sử dụng trong nhiều hệ thống bồn chứa công nghiệp. Những ưu điểm nổi bật gồm:

• Không gian cửa thăm rộng rãi: Thiết kế hình chữ nhật với các góc bo tròn tạo khoảng mở thuận tiện cho việc quan sát, kiểm tra, vệ sinh và đưa dụng cụ vào bên trong bồn tank. Đặc biệt phù hợp với những vị trí cần thao tác trên phạm vi rộng.
• Đóng mở nhanh chóng, thuận tiện: Cơ cấu thanh khóa ngang kết hợp với bản lề và khóa vặn giúp người vận hành dễ dàng nâng hạ mặt nắp. Khi mở, toàn bộ cụm mặt nắp được nâng lên theo trục bản lề mà không cần tháo rời khỏi cổ nắp.
• Kết cấu khóa chắc chắn: Sản phẩm có hai kiểu một thanh ngang và hai thanh ngang. Trong đó, loại hai thanh ngang giúp phân bố lực siết tại nhiều vị trí hơn, hỗ trợ giữ mặt nắp ổn định và đáp ứng yêu cầu chịu áp cao hơn khi được thiết kế phù hợp.
• Khả năng chống ăn mòn và độ bền cao: Inox 304 và inox 316L có độ bền cơ học tốt, chống gỉ và chống ăn mòn trong các môi trường tương thích. Nhờ đó, nắp có thể sử dụng lâu dài trong các hệ thống bồn chứa thường xuyên tiếp xúc với nước, nguyên liệu sản xuất hoặc dung dịch công nghệ.
• Bề mặt nhẵn, dễ vệ sinh: Các bộ phận inox được xử lý đánh bóng, giúp hạn chế bám cặn và thuận tiện cho việc làm sạch. Đây là đặc điểm phù hợp với những hệ thống sản xuất thực phẩm, đồ uống, mỹ phẩm và dược phẩm.

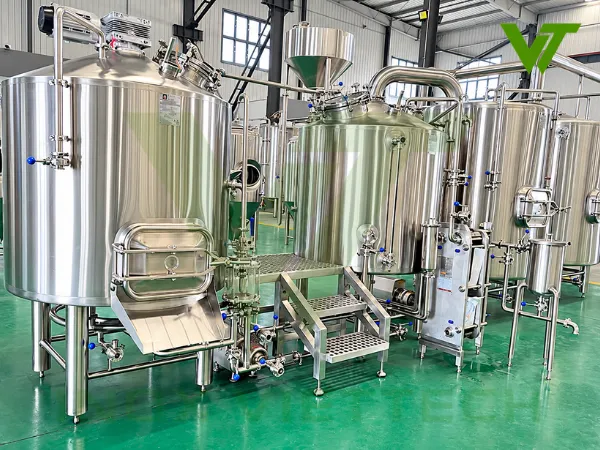

6. Ứng dụng thực tế của nắp chữ nhật bồn tank inox

Nắp chữ nhật bồn tank inox được lắp đặt trên các bồn chứa và thiết bị sản xuất cần cửa thăm có diện tích rộng, giúp người vận hành tiếp cận bên trong để nạp nguyên liệu, kiểm tra, vệ sinh hoặc bảo trì. Trong thực tế, sản phẩm thường được sử dụng tại các vị trí sau:

• Bồn khuấy trộn nguyên liệu: Lắp trên đỉnh bồn khuấy thực phẩm, mỹ phẩm và hóa chất để bổ sung nguyên liệu, kiểm tra tình trạng phối trộn hoặc tiếp cận cánh khuấy, trục khuấy khi bảo trì.
• Bồn nấu và bồn gia nhiệt: Sử dụng trên các bồn nấu siro, nước sốt, gia vị và nguyên liệu dạng lỏng. Cửa thăm giúp kiểm tra tình trạng nguyên liệu, vệ sinh thành bồn và xử lý phần cặn bám sau quá trình sản xuất.
• Bồn chứa nguyên liệu sản xuất: Lắp đặt trên bồn chứa dầu thực vật, dung dịch pha chế và các nguyên liệu lỏng khác. Nắp cho phép mở cửa để kiểm tra bên trong, lấy mẫu thủ công hoặc vệ sinh định kỳ khi bồn ngừng hoạt động.
• Bồn lên men: Sử dụng trên một số bồn lên men trong ngành thực phẩm và đồ uống, phục vụ việc kiểm tra, vệ sinh và bảo trì thiết bị. Khi lắp đặt cần đảm bảo cơ cấu khóa và gioăng đáp ứng áp suất vận hành của bồn.
• Bồn pha chế mỹ phẩm và dược phẩm: Lắp trên các thiết bị pha chế dung dịch, kem dưỡng, dầu gội và nguyên liệu sản xuất. Cửa thăm hình chữ nhật hỗ trợ đưa dụng cụ vào vệ sinh, kiểm tra các bộ phận bên trong và thực hiện bảo trì khi dừng sản xuất.
• Bồn chứa và pha trộn hóa chất: Sử dụng trên các bồn chứa dung dịch công nghiệp hoặc bồn pha trộn có điều kiện làm việc phù hợp. Nắp tạo cửa tiếp cận để kiểm tra, vệ sinh và bảo trì, đồng thời yêu cầu vật liệu inox và gioăng tương thích với hóa chất.

7. So sánh nắp chữ nhật, nắp tròn và nắp elip bồn tank inox

Nắp chữ nhật, nắp tròn và nắp elip đều được sử dụng làm cửa thăm trên các hệ thống bồn tank inox, phục vụ quá trình kiểm tra, vệ sinh và bảo trì thiết bị. Tuy nhiên, mỗi loại có sự khác biệt về hình dạng, hướng đóng mở, cơ cấu khóa và khả năng chịu áp suất. Bảng dưới đây thể hiện những đặc điểm chính của ba loại nắp:

Qua bảng so sánh, nắp chữ nhật có lợi thế về hình dạng cửa thăm và khả năng tiếp cận bên trong bồn, đặc biệt tại những vị trí cần khoảng mở dài, rộng để đưa dụng cụ vào kiểm tra, vệ sinh hoặc bảo trì. Thiết kế một hoặc hai thanh ngang cũng tạo thêm lựa chọn về cơ cấu khóa và khả năng làm kín theo yêu cầu sử dụng.

8. Địa chỉ cung cấp nắp chữ nhật bồn tank inox uy tín

Inox Viettech là đơn vị cung cấp nắp chữ nhật bồn tank inox 304 và inox 316L, phục vụ nhu cầu lắp đặt cửa thăm trên bồn chứa, bồn khuấy trộn và các thiết bị sản xuất công nghiệp. Sản phẩm có hai kiểu một thanh ngang và hai thanh ngang.

Khi lựa chọn nắp chữ nhật bồn tank inox tại Inox Viettech, khách hàng được hỗ trợ:

• Đa dạng sản phẩm: Cung cấp nắp chữ nhật inox 304, inox 316L với kiểu khóa một thanh ngang hoặc hai thanh ngang.
• Tư vấn kỹ thuật: Hỗ trợ lựa chọn kích thước, vật liệu, kết cấu khóa và gioăng làm kín phù hợp với yêu cầu sử dụng.
• Chất lượng sản phẩm: Nắp được gia công với bề mặt đánh bóng, các chi tiết khóa và bản lề hoàn thiện, thuận tiện cho quá trình lắp đặt.
• Đầy đủ chứng từ: Hỗ trợ hóa đơn VAT, chứng từ CO-CQ theo từng sản phẩm, đáp ứng nhu cầu mua hàng và hồ sơ dự án.
• Báo giá cạnh tranh: Cung cấp thông tin giá theo vật liệu, kích thước và số lượng đặt mua.
• Giao hàng toàn quốc: Hỗ trợ vận chuyển đến các tỉnh thành, đáp ứng nhu cầu mua lẻ và cung cấp cho công trình.

Quý khách có nhu cầu tìm mua nắp chữ nhật bồn tank inox 304, 316L có thể liên hệ Inox Viettech để được tư vấn quy cách, kiểm tra tình trạng hàng và nhận báo giá phù hợp.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về nắp chữ nhật bồn tank inox

Nắp chữ nhật một thanh ngang và hai thanh ngang khác nhau như thế nào?
Hai loại khác nhau chủ yếu ở số lượng thanh khóa và cách phân bố lực ép lên mặt nắp. Loại một thanh ngang có kết cấu đơn giản, ít vị trí khóa và thao tác đóng mở thuận tiện. Loại hai thanh ngang sử dụng hai thanh khóa song song, giúp phân bố lực ép trên phạm vi rộng hơn và có thể đáp ứng yêu cầu chịu áp cao hơn khi các điều kiện thiết kế khác tương đương.

Nắp chữ nhật bồn tank inox có chịu được áp suất không?
Có. Nắp chữ nhật bồn tank inox có thể được thiết kế để làm việc trong môi trường có áp suất. Đối với dòng sản phẩm đang đề cập, áp suất tham khảo là 3 bar. Tuy nhiên, khả năng chịu áp thực tế cần được xác nhận theo từng model, bao gồm kích thước, độ dày mặt nắp, cơ cấu khóa và gioăng làm kín.

Nên lựa chọn nắp chữ nhật inox 304 hay inox 316L?
Inox 304 phù hợp với các bồn chứa nước, thực phẩm và nhiều loại nguyên liệu thông thường. Trong khi đó, inox 316L có bổ sung molypden, giúp tăng khả năng chống ăn mòn cục bộ trong một số môi trường chứa clorua hoặc hóa chất. Việc lựa chọn phụ thuộc vào tính chất lưu chất, nhiệt độ và điều kiện vệ sinh của hệ thống.

Gioăng làm kín của nắp chữ nhật có thể thay thế được không?
Có. Gioăng silicone hoặc EPDM có thể tháo ra và thay thế khi bị lão hóa, biến dạng hoặc không còn đảm bảo khả năng làm kín. Khi thay gioăng, cần lựa chọn đúng hình dạng, kích thước và vật liệu tương thích với rãnh lắp cũng như điều kiện làm việc của bồn.

Vì sao nắp chữ nhật bị rò rỉ tại vị trí gioăng làm kín?
Hiện tượng rò rỉ có thể xuất phát từ gioăng bị hư hỏng, bề mặt tiếp xúc bám cặn, mặt nắp đặt lệch hoặc lực siết không đồng đều. Ngoài ra, biến dạng ở mặt nắp hay cổ nắp cũng có thể tạo khe hở tại các góc. Khi kiểm tra, cần chú ý tình trạng gioăng, độ phẳng của bề mặt tiếp xúc và cơ cấu khóa trước khi vận hành trở lại.
