Nắp bồn elip dạng lồi mở ngược inox

1. Nắp bồn elip dạng lồi mở ngược inox là gì?

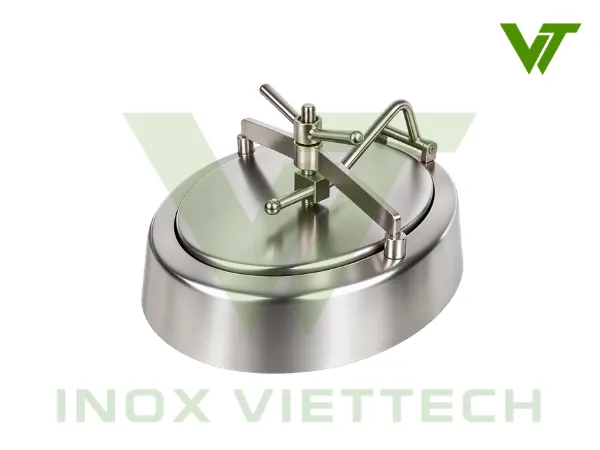

Nắp bồn elip dạng lồi mở ngược inox là loại nắp bồn tank có hình elip, bề mặt cong lồi và thiết kế mở ngược vào phía trong. Sản phẩm thường được lắp ở hông hoặc thân bồn inox, tạo cửa thao tác ở vị trí ngang tầm người để thuận tiện cho quá trình kiểm tra, vệ sinh, bảo trì và tiếp cận bên trong bồn.

Nắp thường được chế tạo từ inox 304 hoặc inox 316L, có bề mặt nhẵn, khả năng chống ăn mòn tốt và phù hợp với các hệ thống yêu cầu vệ sinh cao. Thiết kế dạng elip tạo khoảng mở tương đối lớn, giúp kỹ thuật viên dễ quan sát hoặc thao tác bên trong khi cần thiết.

Sản phẩm được sử dụng trên bồn chứa, bồn khuấy, bồn lên men và nhiều thiết bị công nghệ trong ngành thực phẩm, đồ uống, dược phẩm, hóa chất, công nghệ sinh học và xử lý nước.

2. Cấu tạo của nắp bồn elip dạng lồi mở ngược inox

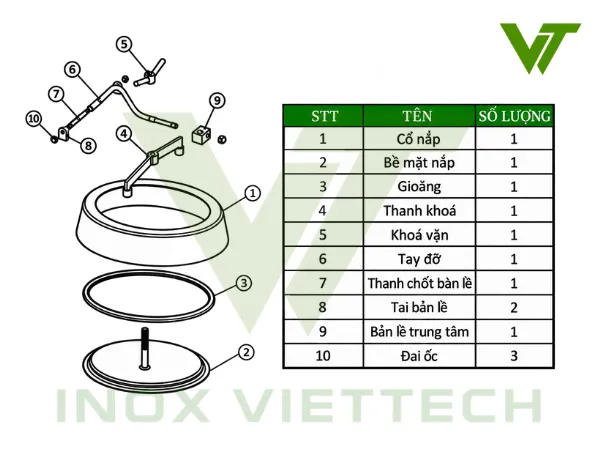

Nắp bồn elip dạng lồi mở ngược inox gồm phần cổ nắp, mặt nắp, gioăng làm kín và cụm cơ cấu khóa liên kết với bản lề. Các chi tiết phối hợp với nhau để giữ mặt nắp ổn định khi bồn vận hành, đồng thời cho phép mở ngược vào bên trong khi cần kiểm tra hoặc vệ sinh.

Cấu tạo chính gồm:

• Cổ nắp: Có dạng oval, được hàn trực tiếp lên miệng hoặc thân bồn inox. Đây là phần khung cố định để đỡ mặt nắp, bố trí gioăng và liên kết với cụm bản lề, thanh khóa. Cổ nắp thường được chế tạo từ inox 304 hoặc inox 316L.
• Bề mặt nắp: Có dạng elip với bề mặt cong lồi, dùng để đóng kín miệng bồn. Khi mở, mặt nắp được hạ xuống phía trong bồn. Khi đóng, mặt nắp được đưa về đúng vị trí và ép sát vào gioăng làm kín.
• Gioăng Silicone: Được bố trí tại vị trí tiếp xúc giữa cổ nắp và mặt nắp. Khi nắp được siết chặt, gioăng bị ép đều quanh chu vi để tạo độ kín, hạn chế chất lỏng, hơi hoặc khí bên trong bồn rò rỉ ra ngoài.
• Thanh khóa: Là thanh ngang nằm phía trên mặt nắp, có nhiệm vụ giữ mặt nắp không bị đẩy mở vào trong khi bồn hoạt động. Thanh khóa nhận lực từ tay quay và truyền lực xuống mặt nắp thông qua thanh liên kết inox ở giữa.
• Khóa vặn: Có dạng tay quay, được lắp vào phần ren của thanh liên kết. Khi vặn siết, tay quay tạo lực lên thanh khóa và truyền lực ép xuống mặt nắp. Khi vặn ngược lại, lực ép được giải phóng để mở nắp.
• Thanh cửa: Là thanh liên kết giữa mặt nắp và bản lề, có tác dụng giữ mặt nắp trong quá trình đóng mở. Chi tiết này giúp nắp di chuyển ổn định và không bị rơi tự do khi hạ vào bên trong bồn.
• Bulong: Được sử dụng tại các vị trí khớp nối giữa thanh cửa, bản lề và cổ nắp, vừa có tác dụng liên kết vừa tạo trục xoay cho cơ cấu đóng mở.
• Bản lề: Tạo điểm xoay cho thanh cửa và mặt nắp, giúp nắp có thể hạ xuống phía trong hoặc đưa trở lại vị trí đóng.
• Mấu khóa: Được bố trí tại hai đầu thanh khóa, tạo điểm tựa để giữ thanh khóa chắc chắn trên khung nắp. Khi tay quay được siết, lực từ thanh khóa được truyền xuống mặt nắp thông qua các vị trí tựa này.
• Đai ốc: Dùng để cố định bulong và các vị trí liên kết trong cụm bản lề, giúp toàn bộ cơ cấu đóng mở duy trì độ ổn định trong quá trình sử dụng.

3. Nguyên lý hoạt động của nắp bồn elip dạng lồi mở ngược inox

Nắp hoạt động thông qua cơ cấu tay quay, thanh khóa và mấu khóa để giữ hoặc giải phóng mặt nắp trong quá trình đóng mở.

• Khi mở nắp: Dùng tay xoay tay quay nhiều vòng theo chiều nới lỏng để giảm dần lực siết. Khi thanh khóa đã được giải phóng khỏi các mấu khóa, xoay thanh khóa sang một bên để không cản trở mặt nắp. Sau đó dùng lực đẩy mặt nắp elip vào phía trong thân bồn để mở cửa và kiểm tra, vệ sinh hoặc bảo trì bên trong.
• Khi đóng nắp: Dùng lực kéo mặt nắp từ phía trong lên đúng vị trí. Tiếp theo xoay thanh khóa về phương ngang và đưa hai đầu thanh khóa vào đúng các mấu khóa. Cuối cùng vặn chặt tay quay để kéo mặt nắp ép sát vào gioăng, giúp nắp đóng kín và khít với cổ nắp.

4. Thông số kỹ thuật và bảng kích thước nắp bồn elip dạng lồi mở ngược inox

Nắp bồn elip dạng lồi mở ngược inox được sản xuất với nhiều kích thước khác nhau để phù hợp với miệng bồn và yêu cầu vận hành thực tế. Các thông số về chiều dài, chiều rộng, chiều cao và độ dày được xác định theo từng kích thước nắp.

4.1. Thông số kỹ thuật

Các thông số kỹ thuật cơ bản của sản phẩm gồm:

• Tên sản phẩm: Nắp bồn elip dạng lồi mở ngược inox.
• Kiểu dáng: Hình elip, bề mặt nắp cong lồi.
• Hướng mở: Mở ngược vào bên trong bồn.
• Vật liệu: Inox 304 hoặc inox 316L.
• Gioăng làm kín: Silicone.
• Áp lực làm việc: 1 – 3 bar.
• Nhiệt độ làm việc tối đa: 150°C.
• Xuất xứ: Trung Quốc

4.2. Bảng kích thước nắp bồn elip dạng lồi mở ngược inox

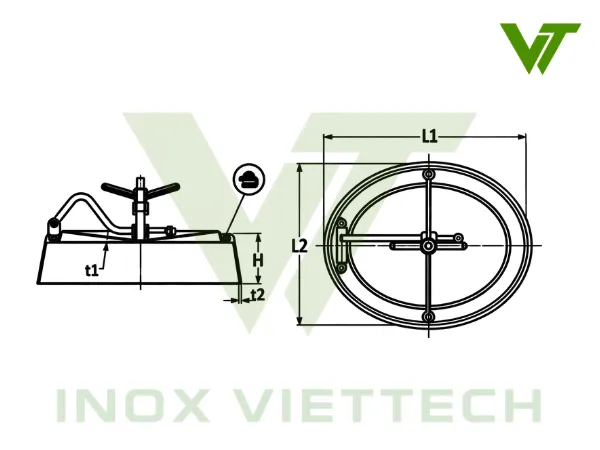

Theo bản vẽ kỹ thuật, kích thước nắp được xác định thông qua các thông số L1, L2, t, H và t1. Trong đó:

• L1 × L2 thể hiện kích thước tổng thể theo hai trục của nắp,
• t là chiều dày cổ nắp
• H là chiều cao cổ nắp
• t1 là chiều dày mặt nắp

5. Ưu điểm của nắp bồn elip dạng lồi mở ngược inox

Một số ưu điểm nổi bật của nắp bồn elip dạng lồi mở ngược inox gồm:

• Bề mặt đạt độ nhám Ra ≤ 0,8 µm: Bề mặt inox được đánh bóng nhẵn, giúp hạn chế bám cặn và thuận tiện cho quá trình vệ sinh. Mức độ hoàn thiện này phù hợp với các hệ thống yêu cầu vệ sinh như thực phẩm, đồ uống, dược phẩm và mỹ phẩm.
• Khả năng chịu lực, chịu nhiệt và chống ăn mòn tốt: Nắp được chế tạo từ inox 304 hoặc inox 316L, có độ bền cơ học cao, chịu được nhiệt độ làm việc lên đến 150°C và khả năng chống ăn mòn tốt khi tiếp xúc với nhiều loại lưu chất hoặc hóa chất phù hợp.
• Kích thước cửa lớn, có thể mở hoàn toàn: Miệng nắp dạng elip có kích thước lớn, khi mở tạo khoảng trống thuận tiện để kỹ thuật viên quan sát, vệ sinh, kiểm tra, bảo trì hoặc đi vào bên trong bồn khi cần thao tác.
• Thiết kế mở ngược vào bên trong: Khi bồn có áp suất, lực từ bên trong tác động lên mặt nắp theo hướng ép nắp về phía cổ nắp thay vì đẩy nắp bật ra ngoài. Nhờ đó, nắp được giữ ổn định hơn trong quá trình vận hành, đồng thời kết cấu mở vào trong cũng hỗ trợ tăng khả năng chịu lực của mặt nắp.

6. Ứng dụng của nắp bồn elip dạng lồi mở ngược inox

Nắp bồn elip dạng lồi mở ngược inox được sử dụng chủ yếu trên các bồn có áp suất dương trong phạm vi làm việc khoảng 1 – 3 bar. Do mặt nắp mở vào phía trong, khi bồn tăng áp, áp suất bên trong tác động theo hướng ép mặt nắp về phía cổ nắp, giúp nắp duy trì ổn định tại vị trí đóng. Dòng nắp này không sử dụng cho bồn làm việc trong điều kiện áp suất âm hoặc chân không.

Một số ứng dụng phổ biến gồm:

• Ngành hóa chất: Lắp trên các bồn chứa, bồn pha trộn và bồn phản ứng có lưu chất phù hợp với inox 304 hoặc inox 316L. Kích thước cửa lớn giúp thuận tiện kiểm tra và bảo trì bên trong bồn.
• Ngành dược phẩm và y tế: Sử dụng trên bồn chứa nguyên liệu, bồn pha chế và các thiết bị yêu cầu bề mặt inox nhẵn, dễ vệ sinh và hạn chế bám cặn.
• Ngành sữa và thực phẩm: Dùng trên bồn chứa sữa, nguyên liệu thực phẩm, bồn phối trộn và bồn chế biến. Bề mặt được đánh bóng với độ nhám Ra ≤ 0,8 µm phù hợp với yêu cầu vệ sinh của hệ thống.

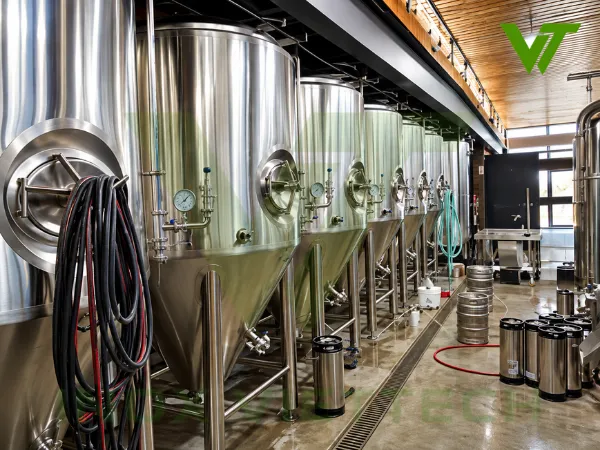

• Ngành bia, rượu và nước giải khát: Ứng dụng trên bồn chứa, bồn phối liệu, bồn lên men và các bồn công nghệ cần cửa mở lớn để kiểm tra, vệ sinh hoặc thao tác bên trong.
• Công nghệ sinh học và lên men: Phù hợp với các bồn lên men, bồn nuôi cấy và thiết bị công nghệ cần duy trì độ kín trong quá trình vận hành nhưng vẫn có cửa để kiểm tra, vệ sinh và bảo trì.
• Hệ thống chiết rót và chưng cất: Được lắp trên các bồn chứa trung gian, bồn phối liệu hoặc thiết bị công nghệ để tạo cửa thao tác thuận tiện mà vẫn bảo đảm khả năng đóng kín khi hệ thống làm việc.
• Ngành lọc và xử lý nước: Sử dụng trên bồn chứa nước, bồn lọc, bồn trung gian và các thiết bị xử lý nước sinh hoạt, giúp kỹ thuật viên dễ tiếp cận bên trong để kiểm tra và vệ sinh định kỳ.

7. So sánh nắp bồn elip và nắp bồn tròn inox

Nắp bồn elip và nắp bồn tròn inox đều được sử dụng làm cửa kiểm tra, vệ sinh và bảo trì bên trong bồn. Điểm khác nhau chủ yếu nằm ở hình dạng, hướng mở và cơ cấu khóa.

8. Bảng giá nắp bồn elip dạng lồi mở ngược inox 304

Giá nắp bồn elip dạng lồi mở ngược inox 304 thay đổi theo kích thước, độ dày, kết cấu cơ cấu khóa và yêu cầu hoàn thiện bề mặt. Bảng dưới đây là mức giá tham khảo đối với sản phẩm được chế tạo từ inox 304.

Lưu ý: Mức giá trên mang tính tham khảo và có thể thay đổi theo thời điểm, số lượng đặt hàng, độ dày vật liệu và yêu cầu kỹ thuật cụ thể.

9. Địa chỉ cung cấp nắp bồn elip dạng lồi mở ngược inox

Nắp bồn elip dạng lồi mở ngược cần được lựa chọn đúng kích thước miệng bồn, vật liệu và điều kiện vận hành vì đây là bộ phận vừa đảm nhiệm việc đóng kín bồn, vừa phải thao tác thường xuyên trong quá trình kiểm tra và vệ sinh. Đặc biệt với loại mở ngược, kích thước mặt nắp, cổ nắp và cơ cấu khóa phải đồng bộ để nắp có thể đưa vào đúng vị trí và ép đều lên gioăng.

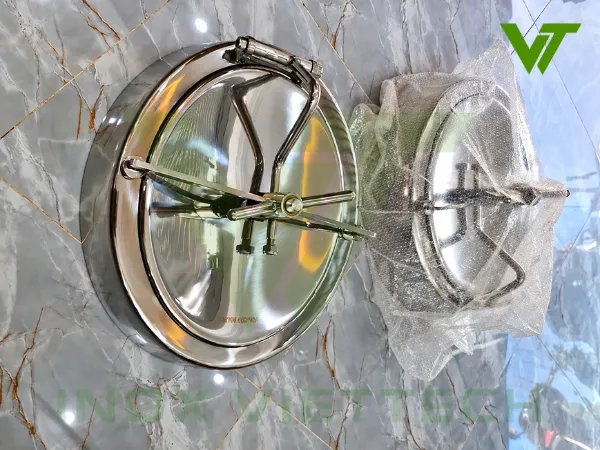

Inox Viettech cung cấp nắp bồn elip dạng lồi mở ngược bằng inox 304 và inox 316L với nhiều kích thước khác nhau. Sản phẩm sử dụng gioăng Silicone, cơ cấu thanh khóa kết hợp tay vặn và được thiết kế để mặt nắp mở vào phía trong bồn.

Khi đặt hàng, khách hàng được hỗ trợ:

• Lựa chọn kích thước phù hợp: Đối chiếu kích thước miệng bồn với các model nắp đang có.
• Lựa chọn vật liệu: Inox 304 phù hợp với nhiều hệ thống thông thường, inox 316L được ưu tiên trong môi trường có yêu cầu chống ăn mòn và vệ sinh cao hơn.
• Kiểm tra điều kiện vận hành: Đối chiếu áp lực làm việc 1 – 3 bar và nhiệt độ tối đa 150°C với yêu cầu thực tế của bồn.
• Hỗ trợ bản vẽ kỹ thuật: Kiểm tra các thông số chiều dài, chiều rộng, chiều cao cổ nắp và độ dày trước khi lắp đặt.
• Hỗ trợ lựa chọn gioăng: Gioăng Silicone được lựa chọn theo đúng kích thước nắp để tạo độ kín quanh toàn bộ miệng bồn.
• Cung cấp chứng từ: Hỗ trợ CO-CQ theo yêu cầu và xuất hóa đơn VAT.
• Giao hàng toàn quốc: Đóng gói sản phẩm phù hợp để hạn chế va đập và biến dạng trong quá trình vận chuyển.

Đối với bồn đã được chế tạo sẵn, nên cung cấp kích thước thực tế của miệng bồn hoặc bản vẽ vị trí lắp nắp trước khi đặt hàng. Việc kiểm tra trước giúp hạn chế sai lệch giữa cổ nắp và thân bồn, đặc biệt với những trường hợp cần thay thế nắp cũ hoặc lắp vào hệ thống đang sử dụng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về nắp bồn elip dạng lồi mở ngược inox

Nắp bồn elip dạng lồi mở ngược khác gì nắp mở ra ngoài?
Điểm khác biệt nằm ở hướng di chuyển của mặt nắp. Với dạng mở ngược, khi mở khóa, mặt nắp được hạ xuống phía trong bồn. Dạng mở ra ngoài sẽ nâng hoặc lật mặt nắp ra phía ngoài. Vì vậy, loại mở ngược phù hợp với những vị trí phía trên bồn có không gian hạn chế.

Nắp bồn elip dạng lồi mở ngược chịu được áp suất bao nhiêu?
Dòng nắp này có áp lực làm việc khoảng 1 – 3 bar. Khi sử dụng cần đối chiếu đúng thông số của từng kích thước và điều kiện vận hành thực tế của bồn.

Nhiệt độ làm việc tối đa của nắp là bao nhiêu?
Nhiệt độ làm việc tối đa khoảng 150°C. Giới hạn này có liên quan đến gioăng Silicone và điều kiện làm việc của toàn bộ cụm nắp.

Nên chọn inox 304 hay inox 316L?
Inox 304 phù hợp với nhiều hệ thống thực phẩm, đồ uống và bồn công nghiệp thông thường. Inox 316L có khả năng chống ăn mòn tốt hơn nên phù hợp với lưu chất có tính ăn mòn cao hơn hoặc hệ thống có yêu cầu vệ sinh nghiêm ngặt.

Cơ cấu khóa của nắp hoạt động như thế nào?
Thanh khóa được đưa vào các mấu khóa trên cổ nắp. Khi xoay tay vặn, lực siết được truyền qua thanh khóa và thanh liên kết xuống mặt nắp, kéo mặt nắp ép chặt vào gioăng Silicone. Khi mở, tay vặn được nới lỏng, thanh khóa được giải phóng rồi mặt nắp được hạ xuống phía trong bồn.

Khi nào cần thay gioăng Silicone?
Nên thay gioăng khi xuất hiện hiện tượng chai cứng, rách, nứt, biến dạng hoặc không còn đàn hồi tốt. Gioăng xuống cấp sẽ làm lực ép phân bố không đều và tăng nguy cơ rò rỉ tại miệng nắp.
