Van Bướm Hàn Inox Vi Sinh

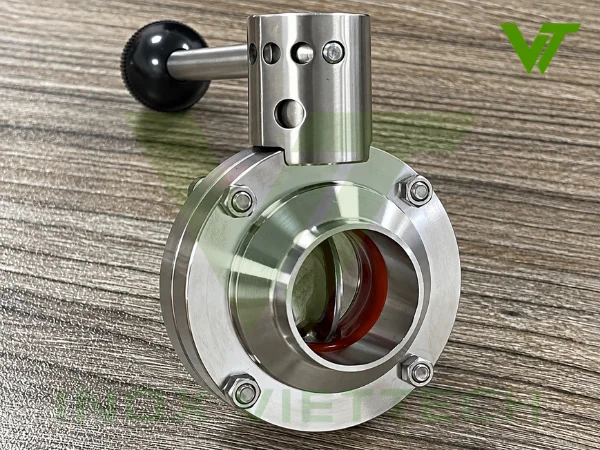

1. Van bướm hàn inox vi sinh là gì?

Van bướm hàn inox vi sinh là một loại van bướm được thiết kế chuyên dùng cho các hệ thống đường ống vi sinh, trong đó hai đầu van được hàn trực tiếp với đường ống inox để tạo thành một mối nối cố định, kín và gọn trên hệ thống.

Van sử dụng cánh van dạng đĩa đặt bên trong thân van để đóng, mở hoặc điều tiết dòng chảy. Khi cánh van xoay quanh trục, tiết diện lưu thông bên trong van sẽ thay đổi tương ứng với trạng thái đóng hoặc mở.

Khác với van bướm clamp có thể tháo lắp nhanh bằng bộ clamp, van bướm hàn được liên kết cố định với đường ống bằng mối hàn. Kiểu kết nối này phù hợp với các hệ thống ít tháo lắp, yêu cầu đường ống chắc chắn và hạn chế các vị trí ghép nối cơ khí.

Van thường được chế tạo từ inox 304, inox 316 hoặc inox 316L, bề mặt được xử lý nhẵn theo yêu cầu vi sinh và sử dụng gioăng làm kín phù hợp với từng loại lưu chất. Vì vậy, van bướm hàn inox vi sinh được sử dụng phổ biến trong các hệ thống thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm, nước tinh khiết và các dây chuyền yêu cầu vệ sinh cao.

2. Cấu tạo của van bướm hàn inox vi sinh

Van bướm hàn inox vi sinh có cấu tạo tương đối gọn, gồm các bộ phận chính như thân van, cánh van, trục van, gioăng làm kín, hai đầu hàn và bộ phận điều khiển. Các chi tiết này phối hợp với nhau để thực hiện chức năng đóng, mở và kiểm soát dòng chảy trong đường ống.

• Thân van: Là bộ phận bao quanh cánh van và gioăng làm kín. Thân van thường được chế tạo từ inox 304, inox 316 hoặc inox 316L, bề mặt được xử lý nhẵn để phù hợp với các hệ thống yêu cầu vệ sinh cao.
• Cánh van: Có dạng đĩa tròn, nằm bên trong thân van và trực tiếp tiếp xúc với lưu chất. Khi cánh van xoay quanh trục, tiết diện dòng chảy qua van sẽ thay đổi tương ứng với trạng thái đóng hoặc mở.
• Trục van: Là chi tiết liên kết cánh van với tay gạt hoặc bộ truyền động. Trục có nhiệm vụ truyền mô-men xoắn từ bộ phận điều khiển xuống cánh van để thực hiện quá trình đóng mở.
• Gioăng làm kín: Được bố trí giữa cánh van và thân van, có nhiệm vụ tạo độ kín khi van đóng và hạn chế rò rỉ lưu chất. Tùy theo yêu cầu sử dụng, gioăng có thể sử dụng Silicone, EPDM.
• Hai đầu hàn: Là phần kết nối trực tiếp giữa van và đường ống inox vi sinh. Khi lắp đặt, hai đầu van được hàn cố định vào đường ống, tạo thành một kết nối chắc chắn và gọn trên hệ thống.
• Tay rút hoặc bộ truyền động: Là bộ phận dùng để điều khiển van. Van có thể sử dụng tay rút thủ công hoặc kết hợp với bộ truyền động khí nén, điện tùy theo yêu cầu vận hành và mức độ tự động hóa của hệ thống.

3. Nguyên lý hoạt động của van bướm hàn inox vi sinh

Van bướm hàn inox vi sinh hoạt động dựa trên chuyển động xoay của cánh van dạng đĩa quanh trục van. Khi người vận hành tác động vào tay gạt hoặc bộ truyền động, mô-men xoắn được truyền xuống trục và làm cánh van quay để thay đổi tiết diện dòng chảy bên trong đường ống.

Quá trình hoạt động có thể hiểu theo 3 trạng thái chính:

• Trạng thái mở hoàn toàn: Khi cánh van xoay đến vị trí gần song song với hướng dòng chảy, lưu chất có thể đi qua van với tiết diện lớn nhất. Ở trạng thái này, tổn thất áp suất qua van được giảm xuống mức thấp hơn so với khi cánh van đang ở vị trí tiết lưu.
• Trạng thái đóng hoàn toàn: Khi cánh van xoay khoảng 90° so với vị trí mở, mép cánh ép vào gioăng làm kín bên trong thân van. Gioăng tạo lực ôm quanh cánh, giúp ngăn dòng lưu chất đi qua và hạn chế rò rỉ khi van đóng.
• Trạng thái mở một phần: Cánh van có thể được giữ ở các góc trung gian để giảm tiết diện dòng chảy và điều tiết lưu lượng ở mức nhất định. Tuy nhiên, van bướm thường phù hợp nhất với chức năng đóng/mở nhanh hơn là điều tiết chính xác trong thời gian dài.

Đối với loại van bướm hàn inox vi sinh, phần thân van được hàn cố định trực tiếp với đường ống nên nguyên lý đóng mở không khác nhiều so với van bướm vi sinh dạng clamp. Điểm khác biệt chủ yếu nằm ở kiểu kết nối với hệ thống, còn cơ chế điều khiển dòng chảy vẫn dựa trên chuyển động xoay của cánh van và khả năng làm kín của gioăng.

Nhờ cánh van chỉ cần xoay khoảng 1/4 vòng, van có thời gian đóng mở nhanh, thao tác đơn giản và phù hợp với các hệ thống vi sinh cần kiểm soát dòng chảy thường xuyên.

4. Thông số kỹ thuật van bướm hàn inox vi sinh

Van bướm hàn inox vi sinh được sản xuất với nhiều kích thước khác nhau để phù hợp với các hệ thống đường ống vi sinh. Theo thông tin kỹ thuật bạn cung cấp, van có các thông số cơ bản như sau:

• Kích thước: DN15 – DN300.
• Vật liệu: SS304, SS316L.
• Tiêu chuẩn: DIN, SMS, ISO,…
• Kiểu kết nối: Hàn trực tiếp với đường ống vi sinh.
• Gioăng làm kín: Silicone, EPDM
• Áp suất làm việc: 10 bar.
• Nhiệt độ làm việc: Max 150°C.
• Xuất xứ: Trung Quốc.

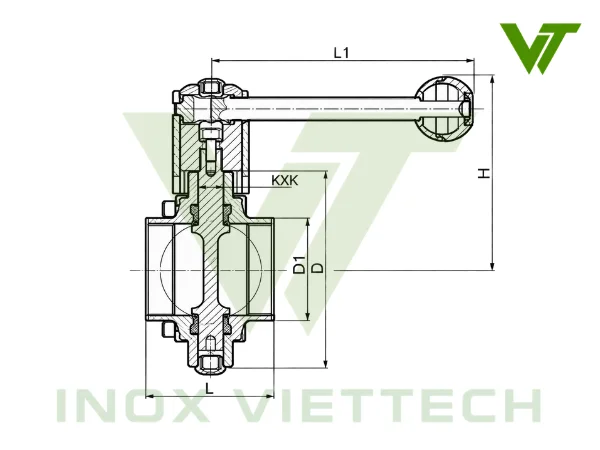

Ngoài các thông số chung, kích thước thực tế của van còn thay đổi theo từng size. Bảng dưới đây thể hiện các thông số kích thước D1, D, L, L1, H và K×K theo bảng kỹ thuật của sản phẩm:

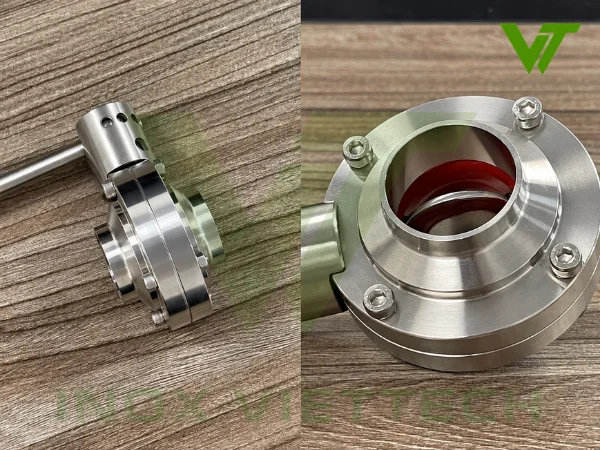

5. Ưu điểm và hạn chế của van bướm hàn inox vi sinh

Van bướm hàn inox vi sinh có lợi thế lớn ở khả năng tạo kết nối cố định, gọn và chắc chắn trên đường ống. Tuy nhiên, chính kiểu kết nối hàn cũng khiến việc tháo lắp và bảo trì kém linh hoạt hơn so với van bướm clamp. Vì vậy, trước khi lựa chọn nên xem xét đồng thời cả ưu điểm và hạn chế của loại van này.

5.1. Ưu điểm của van bướm hàn inox vi sinh

Nhờ thiết kế hai đầu hàn trực tiếp với đường ống và cấu tạo phù hợp với hệ thống vi sinh, van bướm hàn có một số ưu điểm nổi bật như:

• Kết nối chắc chắn: Hai đầu van được hàn trực tiếp với đường ống, giúp van cố định tốt và hạn chế tình trạng xê dịch trong quá trình vận hành.
• Độ kín cao: Kết nối hàn giúp giảm số lượng mối nối tháo lắp trên hệ thống, từ đó hạn chế nguy cơ rò rỉ tại vị trí kết nối.
• Thiết kế gọn: Không cần sử dụng thêm ferrule, clamp và gioăng kết nối ngoài nên cụm van gọn hơn, phù hợp với những vị trí có không gian lắp đặt hạn chế.
• Phù hợp với hệ thống inox vi sinh: Thân van bằng inox, bề mặt được xử lý nhẵn và cấu tạo đơn giản giúp hạn chế bám cặn, thuận tiện cho quá trình vệ sinh.
• Đóng mở nhanh: Cánh van chỉ cần xoay khoảng 90° để chuyển từ trạng thái đóng sang mở hoàn toàn, giúp thao tác nhanh và đơn giản.
• Độ bền tốt: Vật liệu inox 304, 316 hoặc 316L có khả năng chống ăn mòn tốt, phù hợp với nhiều loại lưu chất trong thực phẩm, dược phẩm và hệ thống vi sinh.

5.2. Hạn chế của van bướm hàn inox vi sinh

Bên cạnh các ưu điểm trên, kiểu kết nối hàn cố định cũng tạo ra một số hạn chế cần cân nhắc trong quá trình lắp đặt và sử dụng:

• Khó tháo lắp khỏi đường ống: Do van được hàn cố định nên khi cần thay thế toàn bộ van thường phải cắt hoặc xử lý lại vị trí mối hàn.
• Bảo trì kém linh hoạt hơn van clamp: Những hệ thống cần tháo van thường xuyên để kiểm tra hoặc vệ sinh sẽ không thuận tiện bằng kiểu kết nối clamp.
• Yêu cầu kỹ thuật hàn tốt: Quá trình lắp đặt cần căn chỉnh đúng tâm và kiểm soát nhiệt khi hàn để hạn chế biến dạng đầu van hoặc ảnh hưởng đến các chi tiết làm kín.
• Khó thay đổi bố trí hệ thống: Khi đường ống cần cải tạo hoặc thay đổi vị trí thiết bị, van hàn thường phải xử lý lại mối nối, mất nhiều thời gian hơn so với van tháo lắp nhanh.

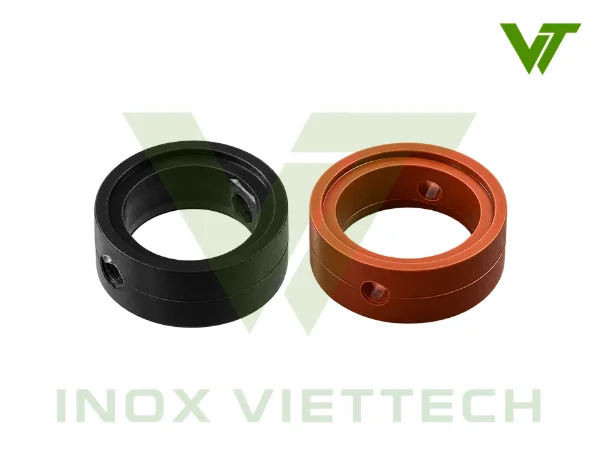

6. Cách chọn gioăng cho van bướm hàn vi sinh

Van bướm inox vi sinh thường sử dụng chủ yếu hai loại gioăng là Silicon và EPDM. Hai loại có cấu tạo tương tự nhau nhưng khác về màu sắc, khả năng chịu nhiệt, độ cứng và khả năng chống hóa chất, nên cần lựa chọn theo điều kiện làm việc thực tế của hệ thống.

• Gioăng Silicon: Thường có màu nâu đỏ, độ đàn hồi cao, dẻo và có khả năng chống lão hóa tốt. Gioăng có thể làm việc trong khoảng -60°C đến 150°C, chịu được axit loãng, kiềm và một số dung môi hữu cơ nhẹ. Loại này thường được sử dụng trong hệ thống lọc nước, thực phẩm, sữa và nước giải khát.
• Gioăng EPDM: Thường có màu đen, cứng hơn Silicon nhưng có độ bền kéo cao hơn. Nhiệt độ làm việc khoảng -50°C đến 120°C. EPDM có khả năng chống chịu tốt với axit loãng, kiềm, nước muối và các dung môi phân cực, nên thường được sử dụng trong hệ thống hóa chất, xử lý nước và xử lý chất thải.

Có thể so sánh nhanh hai loại gioăng van bướm như sau:

7. Cách xử lý mối hàn van bướm inox vi sinh sau lắp đặt

Sau khi hàn van bướm inox vi sinh vào đường ống, khu vực mối hàn cần được kiểm tra và hoàn thiện để đảm bảo độ kín, khả năng chống ăn mòn và yêu cầu vệ sinh của hệ thống. Với đường ống vi sinh, phần bề mặt phía trong đặc biệt quan trọng vì tiếp xúc trực tiếp với lưu chất.

Các bước xử lý thường gồm:

• Kiểm tra ngoại quan mối hàn: Kiểm tra xem mối hàn có bị nứt, rỗ khí, cháy thủng, lẹm chân hoặc thiếu ngấu hay không. Nếu có khuyết tật, cần xử lý trước khi đưa hệ thống vào vận hành.
• Làm sạch vùng ảnh hưởng nhiệt: Sau khi hàn TIG, khu vực quanh mối hàn thường xuất hiện màu vàng, xanh hoặc tím do oxy hóa nhiệt. Phần oxit này cần được làm sạch bằng phương pháp phù hợp để khôi phục bề mặt inox.
• Xử lý bề mặt phía trong đường ống: Với hệ thống vi sinh, mối hàn phía trong cần đảm bảo bề mặt liên tục, hạn chế gờ, khe hoặc hốc đọng. Nếu yêu cầu độ nhám bề mặt thấp, khu vực này có thể cần được mài và đánh bóng theo tiêu chuẩn hoàn thiện của hệ thống.
• Tẩy mối hàn và thụ động hóa khi cần: Sau gia công, có thể thực hiện tẩy bề mặt và thụ động hóa để loại bỏ oxit nhiệt và hỗ trợ tái hình thành lớp màng thụ động giàu Crom trên bề mặt inox.
• Làm sạch hoàn toàn sau xử lý: Sau khi tẩy, mài hoặc đánh bóng, cần loại bỏ cặn, hóa chất và bụi mài còn sót lại trước khi hệ thống được vệ sinh và chạy thử.
• Kiểm tra lại hoạt động của van: Sau khi mối hàn nguội hoàn toàn, cần đóng mở van để kiểm tra xem thân van có bị biến dạng do nhiệt hay không, cánh van có bị cọ, kẹt hoặc ảnh hưởng đến khả năng làm kín hay không.

Điểm quan trọng là không phải mọi mối hàn vi sinh đều bắt buộc phải mài phẳng hoàn toàn. Mức độ xử lý phụ thuộc vào yêu cầu của hệ thống, độ nhám bề mặt cần đạt và tiêu chuẩn vệ sinh áp dụng. Với các hệ thống thực phẩm, dược phẩm hoặc vi sinh yêu cầu cao, mối hàn phía trong thường phải được kiểm soát chặt về độ ngấu, độ nhẵn và khả năng vệ sinh.

8. Ứng dụng của van bướm hàn inox vi sinh

Van bướm hàn inox vi sinh phù hợp với các hệ thống đường ống cố định, yêu cầu độ kín tốt, bề mặt sạch và ít phải tháo lắp trong quá trình vận hành. Nhờ thiết kế gọn, vật liệu inox và kiểu kết nối hàn trực tiếp, loại van này được sử dụng khá rộng rãi trong các dây chuyền vi sinh và công nghiệp thực phẩm.

Một số ứng dụng phổ biến gồm:

• Ngành thực phẩm: Lắp trên các đường ống dẫn sữa, nước giải khát, nước sốt, dầu ăn, siro và nhiều loại nguyên liệu thực phẩm khác.
• Ngành đồ uống: Sử dụng trong hệ thống sản xuất bia, nước ngọt, nước trái cây, nước tinh khiết và các dây chuyền pha trộn.
• Ngành dược phẩm: Phù hợp với các đường ống dẫn nước tinh khiết, dung dịch và các hệ thống yêu cầu vệ sinh cao.
• Ngành mỹ phẩm: Dùng trong các dây chuyền dẫn kem, gel, dung dịch và nguyên liệu lỏng.
• Hệ thống vi sinh: Lắp trên các tuyến ống cố định cần hạn chế mối nối tháo lắp và yêu cầu bề mặt sạch, dễ vệ sinh.
• Hệ thống xử lý nước: Sử dụng trên các đường ống nước sạch, nước RO, nước tinh khiết và các tuyến cấp/xả trong hệ thống xử lý.
• Cụm skid, bồn và thiết bị công nghệ: Van có thể được hàn trực tiếp vào các tuyến ống liên kết giữa bồn, bơm, thiết bị lọc và các thiết bị xử lý khác.

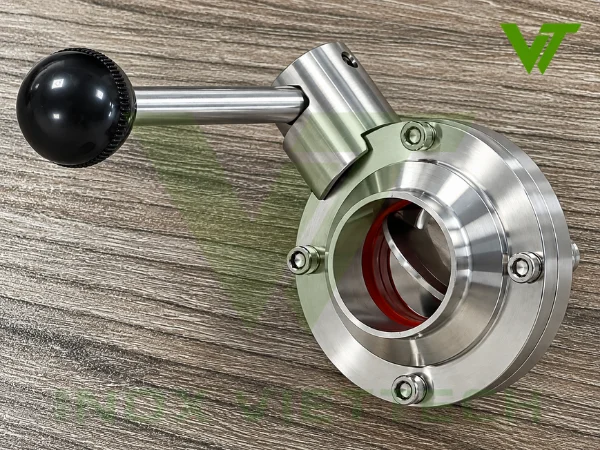

9. INOX VIETTECH cung cấp van bướm hàn inox vi sinh

Nếu bạn đang tìm van bướm hàn inox vi sinh để lắp mới hoặc thay thế cho hệ thống hiện có, INOX VIETTECH hỗ trợ từ bước đối chiếu quy cách đến lựa chọn cấu hình phù hợp, giúp hạn chế tình trạng mua sai size, sai đầu hàn hoặc không tương thích với đường ống thực tế.

Khách hàng khi đặt van tại INOX VIETTECH được hỗ trợ:

• Kiểm tra và đối chiếu quy cách trước khi đặt hàng: Có thể gửi hình ảnh, kích thước đường ống hoặc thông số van cũ để hỗ trợ xác định sản phẩm phù hợp.
• Tư vấn theo đúng điều kiện làm việc: Lựa chọn vật liệu inox, gioăng và kiểu vận hành dựa trên lưu chất, nhiệt độ, áp suất và yêu cầu vệ sinh của hệ thống.
• Hỗ trợ đồng bộ phụ kiện vi sinh: Thuận tiện khi cần mua kèm ống, clamp, ferrule, cút, tê hoặc các phụ kiện đường ống liên quan.
• Phục vụ cả nhu cầu thay thế và dự án: Từ đơn hàng số lượng ít đến nhu cầu lắp đặt đồng bộ cho nhà máy, dây chuyền và hệ thống vi sinh.
• Hỗ trợ chứng từ: CO-CQ, hóa đơn VAT theo yêu cầu của đơn hàng.
• Giao hàng toàn quốc: Hỗ trợ đóng gói và vận chuyển đến công trình, nhà máy hoặc kho của khách hàng.

Đặc biệt với van bướm hàn, lựa chọn đúng quy cách ngay từ đầu rất quan trọng vì sau khi lắp đặt van sẽ được hàn cố định trực tiếp vào đường ống. INOX VIETTECH ưu tiên hỗ trợ khách hàng kiểm tra thông số trước khi giao hàng để quá trình lắp đặt thuận lợi hơn và hạn chế phát sinh chỉnh sửa tại công trình.

Liên hệ INOX VIETTECH để được tư vấn nhanh van bướm hàn inox vi sinh phù hợp với đường ống và điều kiện vận hành thực tế của hệ thống.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp

Van bướm hàn inox vi sinh có tháo ra khỏi đường ống được không?
Van được hàn trực tiếp với đường ống nên không thể tháo nhanh như van bướm clamp. Khi cần thay toàn bộ van, thường phải cắt hoặc xử lý lại vị trí mối hàn.

Van bướm hàn vi sinh có thay được gioăng không?
Có. Gioăng là chi tiết có thể thay thế khi bị mài mòn, chai cứng, biến dạng hoặc không còn đảm bảo khả năng làm kín.

Có cần tháo gioăng trước khi hàn van không?
Nên hạn chế để nhiệt từ quá trình hàn truyền vào gioăng. Tùy cấu tạo cụ thể của van, có thể tháo các chi tiết làm kín hoặc thực hiện biện pháp bảo vệ phù hợp trước khi hàn để tránh làm gioăng biến dạng do nhiệt.

Van bướm hàn có kín hơn van bướm clamp không?
Kiểu hàn giúp loại bỏ mối nối clamp tại hai đầu van và tạo kết nối cố định với đường ống. Tuy nhiên, khả năng làm kín khi van đóng vẫn phụ thuộc chủ yếu vào tình trạng cánh van, gioăng và chất lượng lắp đặt.

Van bướm hàn inox vi sinh có lắp bộ điều khiển khí nén được không?
Có. Van có thể sử dụng tay gạt thủ công hoặc lắp bộ truyền động khí nén, điện nếu phần trục và cơ cấu kết nối của van phù hợp.

Nên chọn van bướm hàn inox 304 hay inox 316L?
Inox 304 phù hợp với nhiều hệ thống thực phẩm, nước sạch và môi trường thông thường. Inox 316L thường được ưu tiên hơn trong các hệ thống dược phẩm, vi sinh hoặc môi trường có yêu cầu chống ăn mòn cao hơn.
