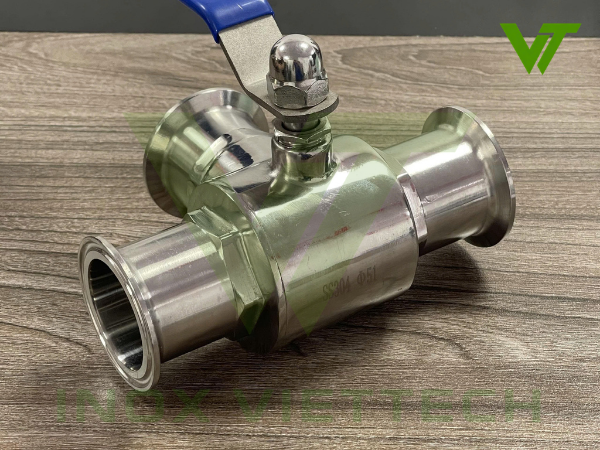

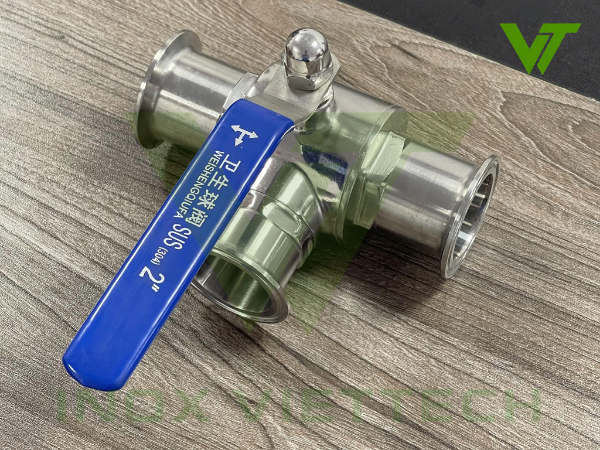

Van Bi 3 Ngả Vi Sinh Tay Gạt

1. Van bi 3 ngả vi sinh tay gạt là gì?

Van bi 3 ngả vi sinh tay gạt là loại van inox có ba cửa kết nối với đường ống, sử dụng bi van có lỗ thông bên trong để đóng mở và chuyển hướng dòng chảy. Van được điều khiển thủ công bằng tay gạt, thường sử dụng vật liệu inox 304 hoặc inox 316L và kết nối với đường ống bằng kiểu clamp vi sinh.

Khác với van bi vi sinh 2 ngả chỉ có một đường dẫn lưu chất đi qua, van bi 3 ngả cho phép kết nối các cửa van theo nhiều hướng khác nhau. Khi xoay tay gạt, trục van làm bi xoay theo, thay đổi vị trí lỗ thông so với ba cửa trên thân van. Nhờ đó, lưu chất có thể được chuyển từ nhánh đường ống này sang nhánh khác hoặc kết nối đồng thời nhiều nhánh, tùy theo thiết kế bi.

Van bi 3 ngả vi sinh có hai dạng bi thông dụng là bi chữ L và bi chữ T. Mỗi loại có cách bố trí đường thông và khả năng điều hướng dòng chảy khác nhau, phù hợp với từng yêu cầu vận hành của hệ thống.

Loại van này thường được sử dụng trong hệ thống đường ống thực phẩm, đồ uống, dược phẩm và các dây chuyền sản xuất cần chuyển hướng lưu chất giữa nhiều thiết bị hoặc bồn chứa.

2. Thông số kỹ thuật của van bi 3 ngả vi sinh tay gạt

Van bi 3 ngả vi sinh tay gạt được sản xuất từ inox 304 hoặc inox 316L, sử dụng kết nối Clamp để lắp đặt trên hệ thống đường ống vi sinh. Sản phẩm có các thông số kỹ thuật cơ bản như sau:

• Chất liệu: Inox 304, inox 316L
• Kích thước: DN15 – DN100 (tùy model)
• Kiểu kết nối: Clamp vi sinh
• Thiết kế bi: Chữ L hoặc chữ T
• Gioăng làm kín: PTFE
• Áp suất làm việc: PN10 (10 bar)
• Nhiệt độ làm việc: Tối đa 150°C
• Phương thức vận hành: Tay gạt thủ công
• Bề mặt: Đánh bóng inox vi sinh
• Môi trường sử dụng: Nước, thực phẩm lỏng, đồ uống và các lưu chất phù hợp với vật liệu van
• Xuất xứ: Trung Quốc

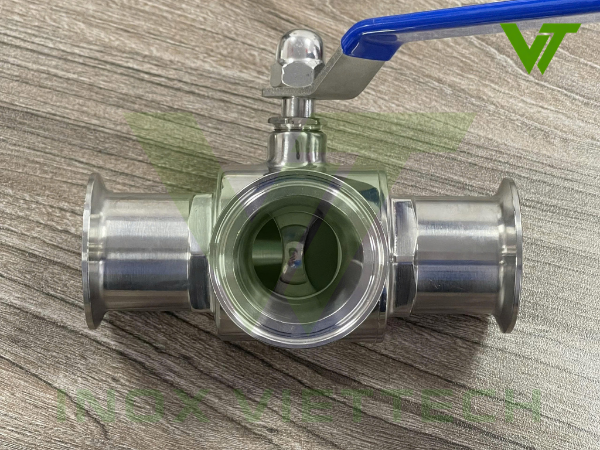

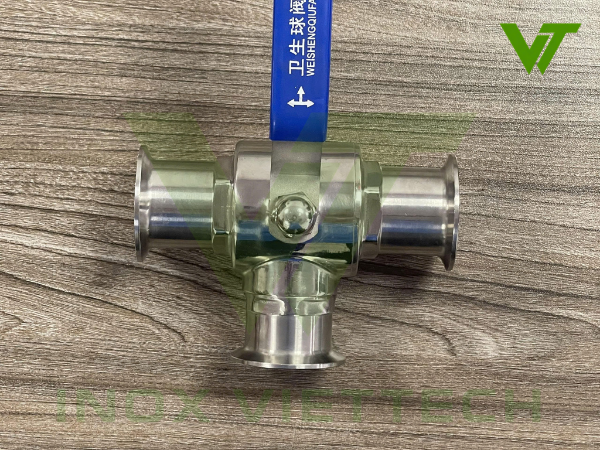

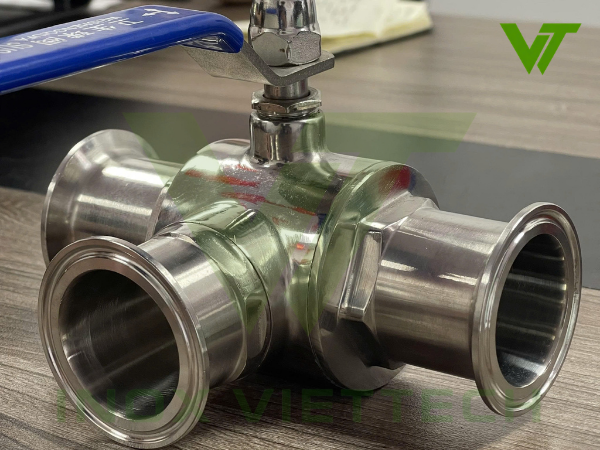

3. Cấu tạo của van bi 3 ngả vi sinh tay gạt

Van bi 3 ngả vi sinh tay gạt có cấu tạo gồm thân van, bi van, trục van, tay gạt, hệ thống gioăng làm kín và ba đầu kết nối clamp. Các bộ phận được lắp ghép với nhau để thực hiện chức năng đóng mở, chuyển hướng dòng chảy và đảm bảo độ kín trong quá trình vận hành. Cấu tạo chi tiết gồm:

• Thân van: Được chế tạo từ inox 304 hoặc inox 316L, có ba cửa bố trí theo hình chữ T. Thân van chứa bi và các bộ phận làm kín bên trong, đồng thời chịu áp suất của lưu chất. Bề mặt tiếp xúc với lưu chất được gia công nhẵn, đánh bóng để hạn chế bám cặn và thuận tiện cho việc vệ sinh.
• Bi van: Có dạng hình cầu, được gia công từ inox 304 hoặc inox 316L với bề mặt ngoài nhẵn bóng để tiếp xúc với đệm làm kín. Bên trong bi có đường thông dạng chữ L hoặc chữ T, quyết định khả năng kết nối và chuyển hướng dòng chảy giữa các cửa van.
• Trục van: Là chi tiết kim loại liên kết giữa bi van và tay gạt, có nhiệm vụ truyền chuyển động xoay từ tay gạt đến bi, giúp thay đổi vị trí đường thông bên trong van.
• Tay gạt: Được chế tạo từ kim loại, bên ngoài bọc một lớp nhựa màu xanh giúp cầm nắm chắc chắn và hạn chế trơn trượt khi thao tác. Tay gạt được cố định với trục van bằng đai ốc, cho phép người vận hành xoay bi đến các vị trí làm việc.
• Gioăng và đệm làm kín: Đệm làm kín bi thường được chế tạo từ PTFE, lắp bên trong thân van và tiếp xúc trực tiếp với bề mặt bi để tạo độ kín giữa các cửa van. Ngoài ra, tại vị trí trục van còn có bộ phận làm kín nhằm ngăn lưu chất rò rỉ ra ngoài trong quá trình vận hành.
• Ba đầu kết nối clamp: Được bố trí tại ba cửa của thân van, sử dụng gioăng và cùm clamp để liên kết với đường ống vi sinh. Kiểu kết nối này cho phép tháo lắp van thuận tiện khi cần vệ sinh, kiểm tra hoặc bảo trì.

4. Nguyên lý hoạt động của van bi 3 ngả vi sinh tay gạt

Van bi 3 ngả vi sinh tay gạt hoạt động dựa trên chuyển động xoay của bi van bên trong thân. Khi xoay tay gạt, trục van làm bi quay theo, thay đổi vị trí đường thông để kết nối các cửa van theo hướng mong muốn. Tùy theo thiết kế bi chữ L hoặc chữ T, van có thể thực hiện những trạng thái đóng mở khác nhau.

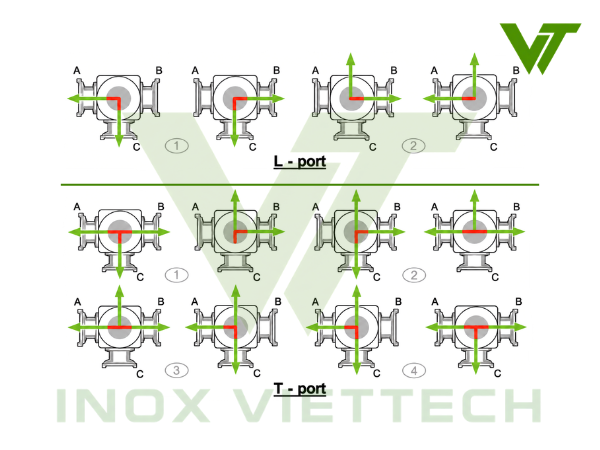

Để dễ hình dung, ba cửa van được ký hiệu là A, B và C, trong đó A và B là hai cửa nằm đối diện nhau, còn C là cửa nhánh vuông góc.

4.1. Nguyên lý hoạt động của van bi 3 ngả chữ L

Bi chữ L có đường thông gồm hai hướng vuông góc với nhau. Khi xoay tay gạt, đường thông bên trong bi thay đổi vị trí để kết nối hai cửa van, trong khi cửa còn lại được đóng kín.

Theo sơ đồ minh họa, bi chữ L có hai trạng thái chuyển hướng chính:

• Vị trí 1: Cửa A thông với cửa C, cửa B đóng. Lưu chất có thể di chuyển giữa hai cửa A và C.
• Vị trí 2: Cửa B thông với cửa C, cửa A đóng. Lưu chất được chuyển sang đường dẫn giữa hai cửa B và C.

Như vậy, với cấu hình này, cửa C đóng vai trò là cửa chung. Khi thay đổi vị trí tay gạt, van chuyển dòng chảy giữa nhánh A và nhánh B mà không kết nối đồng thời cả ba cửa.

4.2. Nguyên lý hoạt động của van bi 3 ngả chữ T

Bi chữ T có ba hướng thông liên kết với nhau bên trong bi. Thiết kế này cho phép kết nối hai cửa hoặc đồng thời cả ba cửa, tùy theo góc xoay và vị trí làm việc của van.

Dựa trên hình minh họa, bi chữ T có các trạng thái thông dòng sau:

• Vị trí 1: Cửa A thông với cửa B, cửa C đóng. Lưu chất di chuyển trực tiếp giữa hai cửa đối diện.
• Vị trí 2: Cả ba cửa A, B và C thông nhau. Lưu chất có thể được phân phối từ một đường ống sang hai nhánh hoặc kết hợp hai dòng về một đường ống chung.
• Vị trí 3: Cửa A thông với cửa C, cửa B đóng.
• Vị trí 4: Cửa B thông với cửa C, cửa A đóng.

Với cấu hình bi chữ T có nhiều vị trí làm việc như hình minh họa, van còn có thể thay đổi hướng dòng chảy giữa các cửa mà không cần thay đổi cách lắp đặt trên đường ống.

So sánh nguyên lý hoạt động của bi chữ L và chữ T

Sự khác biệt giữa hai loại nằm ở cấu tạo đường thông và số trạng thái kết nối các cửa van. Bảng dưới đây thể hiện những điểm khác nhau theo sơ đồ minh họa:

Lưu ý: Hình minh họa thể hiện các trạng thái thông dòng có thể có của bi chữ L và chữ T. Không phải mọi model van đều cho phép sử dụng đầy đủ các trạng thái này. Số vị trí làm việc thực tế còn phụ thuộc vào thiết kế bi và cơ cấu giới hạn hành trình tay gạt.

5. Đặc điểm nổi bật của van bi 3 ngả vi sinh tay gạt

Van bi 3 ngả vi sinh tay gạt có ưu điểm trong việc điều hướng lưu chất giữa nhiều nhánh đường ống, đồng thời đáp ứng các yêu cầu về vật liệu, độ kín và khả năng vệ sinh trong hệ thống vi sinh. Những đặc điểm đáng chú ý gồm:

• Điều hướng dòng chảy linh hoạt: Một van có thể thực hiện chức năng chuyển hướng hoặc phân phối lưu chất đến các nhánh khác nhau. Đặc biệt, dạng bi chữ T cho phép kết nối đồng thời ba cửa, phù hợp với những hệ thống cần thay đổi đường đi của lưu chất trong quá trình sản xuất.
• Giảm số lượng van trên đường ống: Tại những vị trí cần chuyển dòng giữa nhiều nhánh, van bi 3 ngả có thể thay thế một số phương án sử dụng nhiều van 2 ngả. Điều này giúp bố trí đường ống gọn hơn, giảm số lượng thiết bị cần thao tác và bảo trì.
• Khả năng chống ăn mòn tốt: Vật liệu inox 304 hoặc inox 316L phù hợp với nhiều môi trường sản xuất thực phẩm, đồ uống và hóa chất có tính ăn mòn phù hợp. Riêng inox 316L có khả năng chống ăn mòn cục bộ trong môi trường chứa clorua tốt hơn inox 304.
• Thuận tiện cho việc vệ sinh: Bề mặt inox được đánh bóng giúp hạn chế bám cặn và dễ làm sạch. Kiểu kết nối clamp cũng cho phép tháo van khỏi hệ thống để kiểm tra các vị trí bên trong khi cần thiết.
• Thao tác đóng mở nhanh: Tay gạt cho phép chuyển đổi vị trí bi trực tiếp, không cần sử dụng nguồn điện hoặc khí nén. Người vận hành có thể chủ động thay đổi hướng dòng chảy tại chỗ, phù hợp với các hệ thống điều khiển thủ công.
• Khả năng làm kín ổn định: Đệm PTFE có hệ số ma sát thấp, giúp bi xoay trên bề mặt làm kín và hạn chế rò rỉ giữa các cửa van. Khả năng đóng kín được duy trì khi đệm còn nguyên vẹn và van hoạt động trong giới hạn áp suất, nhiệt độ cho phép.

6. Ứng dụng của van bi 3 ngả vi sinh tay gạt

Van bi 3 ngả vi sinh tay gạt được lắp đặt tại các vị trí cần thay đổi tuyến vận chuyển lưu chất giữa bồn chứa, máy bơm và thiết bị sản xuất. Tùy theo cách bố trí đường ống, van có thể phục vụ nhiều công đoạn khác nhau trong hệ thống vi sinh, cụ thể như:

• Hệ thống cấp nguyên liệu vào bồn trộn: Van được lắp tại vị trí giao nhau giữa các tuyến ống dẫn nguyên liệu lỏng. Người vận hành có thể lựa chọn nguồn cấp từ từng bồn nguyên liệu hoặc kết nối hai tuyến cấp vào một đường ống chung, tùy theo cấu hình bi van.
• Dây chuyền chiết rót thực phẩm và đồ uống: Trên tuyến cấp sản phẩm từ bồn chứa, van được sử dụng để chuyển dòng sang các nhánh dẫn đến máy chiết rót. Ứng dụng này thường gặp trong dây chuyền sản xuất sữa, nước giải khát, bia và các sản phẩm dạng lỏng.
• Hệ thống chuyển sản phẩm giữa các bồn chứa: Van được bố trí trên đường ống vận chuyển sản phẩm từ bồn chế biến đến bồn trung gian hoặc bồn chứa thành phẩm. Khi cần thay đổi bồn tiếp nhận, người vận hành có thể chuyển tuyến bằng tay gạt mà không phải tháo lắp lại đường ống.
• Dây chuyền sản xuất dược phẩm và mỹ phẩm: Van được sử dụng tại các điểm phân nhánh trên tuyến vận chuyển dung dịch, nguyên liệu lỏng và bán thành phẩm giữa bồn pha chế, thiết bị xử lý và bồn chứa. Việc sử dụng cần đáp ứng yêu cầu vệ sinh và kiểm soát nhiễm chéo của từng quy trình.
• Hệ thống vệ sinh CIP: Van có thể được bố trí trên đường cấp dung dịch vệ sinh để lựa chọn tuyến ống hoặc thiết bị cần làm sạch. Với ứng dụng này, cần kiểm tra khả năng vệ sinh các khoang bên trong van và sự phù hợp của vật liệu làm kín với hóa chất CIP.

7. Lưu ý khi lựa chọn van bi 3 ngả vi sinh tay gạt

Khi lựa chọn van bi 3 ngả vi sinh tay gạt, cần xác định đúng chức năng điều hướng dòng chảy, kích thước kết nối và điều kiện làm việc của hệ thống. Một số điểm quan trọng cần chú ý gồm:

• Xác định kiểu bi chữ L hoặc chữ T: Lựa chọn theo yêu cầu chuyển hướng hoặc phân phối lưu chất. Đặc biệt với bi chữ T, cần kiểm tra sơ đồ thông dòng và các vị trí đóng mở vì không phải model nào cũng có cách vận hành giống nhau.
• Lựa chọn vật liệu inox phù hợp: Inox 304 đáp ứng nhiều môi trường lưu chất thông dụng, trong khi inox 316L có khả năng chống ăn mòn cục bộ trong môi trường chứa clorua tốt hơn. Cần lựa chọn theo thành phần và tính chất lưu chất thực tế.
• Kiểm tra áp suất và nhiệt độ làm việc: Dòng van bi 3 ngả vi sinh đang đề cập có áp suất làm việc tham chiếu 10 bar và nhiệt độ tối đa 150°C. Cần xác nhận thông số của model cụ thể để đảm bảo phù hợp với điều kiện vận hành.
• Xem xét không gian lắp đặt: Kiểm tra chiều dài tay gạt và khoảng trống tại vị trí lắp van, đảm bảo có đủ không gian để xoay tay gạt hết hành trình và thuận tiện cho việc thao tác.

Đặc biệt lưu ý về nhiệt độ làm việc của van

Không nên nhầm lẫn khả năng chịu nhiệt của gioăng với nhiệt độ làm việc của toàn bộ van. Mặc dù gioăng PTFE (Teflon) có thể chịu nhiệt đến khoảng 260°C, nhưng giới hạn làm việc của van còn phụ thuộc vào kết cấu, các bộ phận làm kín và thiết kế của nhà sản xuất. Đối với dòng van bi 3 ngả vi sinh tay gạt đang đề cập, nhiệt độ làm việc tối đa là 150°C, dù sử dụng đệm làm kín PTFE.

8. Bảng giá van bi 3 ngả vi sinh tay gạt bi chữ T

Van bi 3 ngả vi sinh tay gạt bi chữ T có giá bán thay đổi theo kích thước và vật liệu inox 304 hoặc inox 316L. Dưới đây là bảng giá tham khảo dành riêng cho dòng van bi 3 ngả chữ T, giúp khách hàng dự trù chi phí khi lựa chọn sản phẩm.

Lưu ý: Bảng giá trên mang tính tham khảo đối với van bi 3 ngả vi sinh tay gạt dạng bi chữ T. Giá bán thực tế có thể thay đổi theo kích thước, vật liệu và thời điểm đặt hàng.

9. Địa chỉ cung cấp van bi 3 ngả vi sinh tay gạt inox 304, 316L uy tín

Việc lựa chọn van bi 3 ngả vi sinh không chỉ dựa vào kích thước hay chất liệu mà còn cần xác định đúng cấu hình bi và các vị trí thông dòng. Một sản phẩm có kích thước kết nối phù hợp nhưng sơ đồ đóng mở không đúng yêu cầu vẫn có thể gây khó khăn khi lắp đặt và vận hành.

Inox Viettech chuyên cung cấp van bi 3 ngả vi sinh tay gạt inox 304, inox 316L cùng các loại van và phụ kiện đường ống vi sinh. Chúng tôi chú trọng hỗ trợ khách hàng lựa chọn đúng sản phẩm theo yêu cầu thực tế của từng hệ thống, bao gồm:

• Tư vấn đúng cấu hình van: Hỗ trợ xác định kiểu bi chữ L hoặc chữ T, các vị trí thông dòng và phương án sử dụng phù hợp.
• Hỗ trợ lựa chọn kích thước: Đối chiếu đường kính mặt clamp với đường ống, gioăng và cùm clamp hiện có để đảm bảo khả năng lắp ghép.
• Lựa chọn vật liệu phù hợp: Tư vấn inox 304 hoặc inox 316L theo đặc tính lưu chất, nhiệt độ và môi trường vận hành.
• Báo giá theo yêu cầu: Cung cấp thông tin sản phẩm và báo giá dựa trên kích thước, vật liệu và cấu hình van khách hàng cần sử dụng.

Nếu đang cần tìm mua van bi 3 ngả vi sinh tay gạt, quý khách có thể gửi hình ảnh sản phẩm, kích thước mặt clamp hoặc sơ đồ đường ống cho Inox Viettech. Đội ngũ tư vấn sẽ hỗ trợ đối chiếu thông số, lựa chọn cấu hình phù hợp và cung cấp báo giá để khách hàng chủ động trong quá trình mua hàng.

Liên hệ Inox Viettech để được tư vấn và nhận báo giá van bi 3 ngả vi sinh tay gạt phù hợp với hệ thống của bạn.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về van bi 3 ngả vi sinh tay gạt

Van bi 3 ngả vi sinh có thể thay thế trực tiếp van bi 2 ngả không?
Có thể trong một số hệ thống, nhưng cần xem xét lại sơ đồ đường ống. Van bi 3 ngả phù hợp khi cần chuyển dòng giữa nhiều nhánh, còn van bi 2 ngả thường được sử dụng để đóng mở một tuyến ống. Ngoài ra, cần kiểm tra khả năng đóng kín của cấu hình bi 3 ngả vì không phải loại nào cũng có vị trí đóng hoàn toàn.

Van bi 3 ngả vi sinh có thể lắp theo chiều ngang hoặc chiều đứng không?
Có thể lắp theo nhiều hướng nếu nhà sản xuất cho phép. Tuy nhiên, cần bố trí tay gạt ở vị trí thuận tiện cho thao tác và xem xét khả năng thoát hết lưu chất trong van. Với hệ thống yêu cầu vệ sinh nghiêm ngặt, hướng lắp đặt còn phụ thuộc vào thiết kế khoang bi và khả năng thoát đọng.

Van bi 3 ngả vi sinh có làm giảm lưu lượng khi lưu chất đi qua không?
Có thể. Nếu đường kính lỗ thông bên trong bi nhỏ hơn đường kính trong của ống hoặc dòng chảy phải đổi hướng qua van, tổn thất áp suất sẽ tăng. Mức độ ảnh hưởng phụ thuộc vào tiết diện thông dòng, cấu hình bi và lưu lượng vận hành.

Van bi 3 ngả vi sinh có sử dụng được với chất lỏng đặc như siro, mật ong hoặc kem mỹ phẩm không?
Có thể sử dụng với một số lưu chất có độ nhớt cao, nhưng cần kiểm tra đường kính lỗ thông, nhiệt độ và đặc tính của sản phẩm. Với lưu chất chứa hạt hoặc dễ kết tinh, cần xem xét nguy cơ tích tụ tại các khoang bên trong và ảnh hưởng đến khả năng xoay bi.

Van bi 3 ngả vi sinh có thể thay thế tay gạt bằng bộ điều khiển khí nén không?
Một số model có thể lắp thêm bộ truyền động khí nén nếu thiết kế trục và vị trí gá lắp tương thích. Tuy nhiên, không phải mọi van tay gạt đều có thể chuyển đổi trực tiếp. Khi cần tự động hóa, nên kiểm tra khả năng lắp bộ truyền động ngay từ lúc lựa chọn van.
