Van Bi Vi Sinh Clamp Tay Gạt

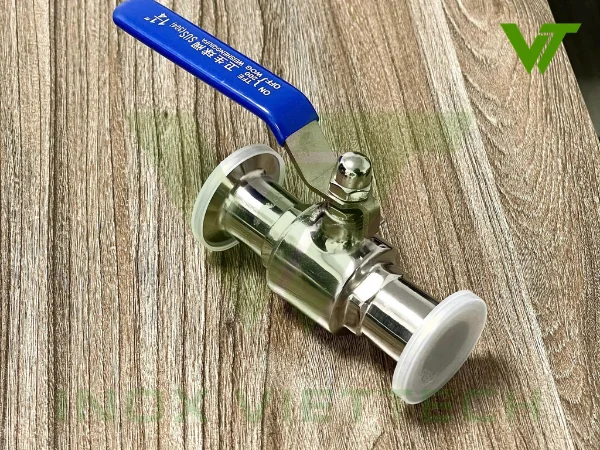

1. Van bi vi sinh clamp tay gạt là gì?

Van bi vi sinh clamp tay gạt là dòng van inox vi sinh dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống sạch bằng cơ chế bi van xoay 90 độ. Khi tay gạt nằm song song với đường ống, lỗ bi bên trong trùng với hướng dòng chảy và van ở trạng thái mở. Khi xoay tay gạt vuông góc với đường ống, bi van chặn dòng và van chuyển sang trạng thái đóng.

Điểm đặc trưng của dòng van này nằm ở kiểu kết nối clamp vi sinh. Thay vì hàn cố định vào đường ống, hai đầu van được thiết kế dạng clamp để kết nối với ferrule, gioăng và cùm kẹp. Nhờ đó, van có thể tháo lắp nhanh, thuận tiện khi vệ sinh, kiểm tra hoặc thay thế gioăng trong các hệ thống yêu cầu độ sạch cao.

Về vật liệu, van bi vi sinh clamp tay gạt thường được chế tạo từ inox 304 hoặc inox 316/316L, bề mặt được xử lý bóng hơn so với van inox công nghiệp thông thường. Dòng van này được sử dụng nhiều trong các hệ thống thực phẩm, đồ uống, sữa, bia, dược phẩm, mỹ phẩm, nước tinh khiết và các dây chuyền có yêu cầu vệ sinh đường ống định kỳ.

So với van bi inox công nghiệp, van bi vi sinh clamp tay gạt không chỉ cần đóng mở kín mà còn phải đảm bảo các yếu tố như bề mặt sạch, hạn chế bám cặn, dễ tháo lắp và phù hợp với tiêu chuẩn đường ống vi sinh. Đây là lý do sản phẩm thường được ưu tiên lắp tại các vị trí cần đóng mở thủ công, xả, chặn dòng, cô lập đoạn ống hoặc tháo vệ sinh thường xuyên.

2. Thông số kỹ thuật và bảng kích thước van bi vi sinh clamp tay gạt

Thông số kỹ thuật là căn cứ quan trọng để lựa chọn van bi vi sinh clamp tay gạt phù hợp với hệ thống đường ống. Khi lựa chọn sản phẩm, người dùng cần quan tâm đến vật liệu chế tạo, vật liệu gioăng làm kín, áp lực làm việc, nhiệt độ vận hành cũng như kích thước kết nối để đảm bảo khả năng tương thích với hệ thống hiện có.

2.1. Thông số kỹ thuật van bi vi sinh clamp tay gạt

• Chất liệu thân van: Inox 304, Inox 316, Inox 316L
• Chất liệu gioăng: Teflon, Silicone, EPDM
• Kích thước: DN15 – DN100
• Nhiệt độ làm việc: 0°C – 220°C
• Áp suất làm việc: 10 bar
• Bộ phận điều khiển: Tay gạt
• Kiểu lắp đặt: Clamp
• Môi trường làm việc: Nước, hóa chất, xăng dầu…
• Xuất xứ: Trung Quốc

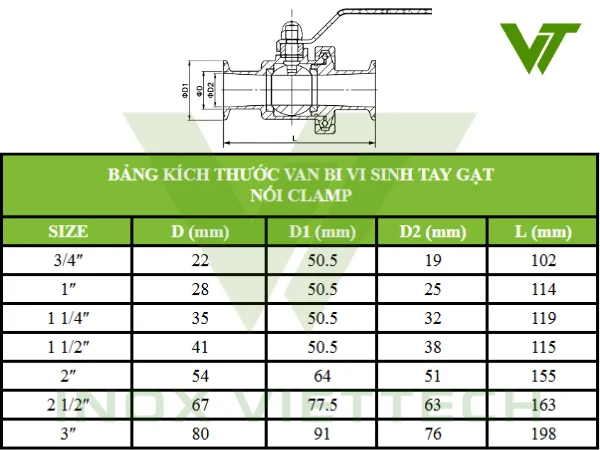

2.2. Bảng kích thước van bi vi sinh clamp tay gạt

Dưới đây là bảng kích thước tham khảo của van bi vi sinh clamp tay gạt. Kích thước thực tế có thể thay đổi tùy theo từng nhà sản xuất và tiêu chuẩn clamp sử dụng.

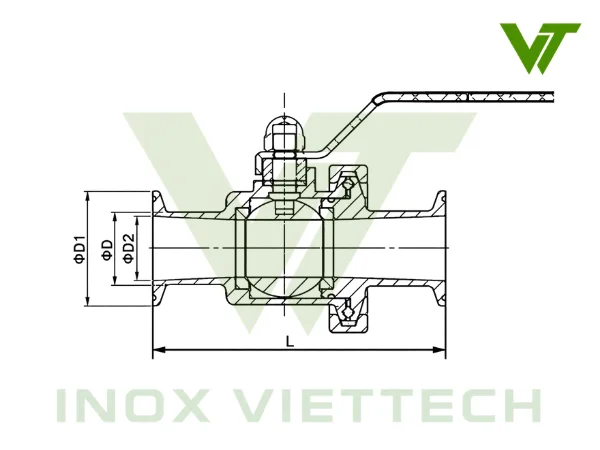

Trong đó:

• D là đường kính ngoài của ống kết nối
• D1 là đường kính ferrule clamp
• D2 là đường kính trong của van
• L là chiều dài tổng thể của van

SIZE	D (mm)	D1 (mm)	D2 (mm)	L (mm)
3/4″	22	50.5	19	102
1″	28	50.5	25	114
1 1/4″	35	50.5	32	119
1 1/2″	41	50.5	38	115
2″	54	64	51	155
2 1/2″	67	77.5	63	163
3″	80	91	76	198

3. Vì sao van bi vi sinh tay gạt thường dùng kết nối clamp?

Van bi vi sinh tay gạt thường sử dụng kết nối clamp vì đây là kiểu kết nối được thiết kế dành riêng cho các hệ thống yêu cầu vệ sinh cao như thực phẩm, đồ uống, dược phẩm và mỹ phẩm. So với kết nối hàn cố định, kết nối clamp cho phép tháo rời van khỏi đường ống một cách nhanh chóng mà không cần cắt hàn hay tác động đến toàn bộ hệ thống.

Một bộ kết nối clamp thường bao gồm hai đầu ferrule, gioăng làm kín và cùm kẹp clamp. Khi lắp đặt, cùm kẹp sẽ ép chặt hai đầu ferrule vào gioăng để tạo thành mối nối kín. Thiết kế này vừa đảm bảo độ kín khít trong quá trình vận hành, vừa giúp việc tháo lắp, vệ sinh hoặc thay thế phụ kiện trở nên đơn giản hơn.

Đối với van bi vi sinh tay gạt, ưu điểm của kết nối clamp càng được thể hiện rõ khi cần bảo trì định kỳ. Người vận hành có thể nhanh chóng tháo van ra để kiểm tra bi van, seat làm kín hoặc vệ sinh bên trong mà không làm ảnh hưởng đến các đoạn ống lân cận. Điều này giúp tiết kiệm thời gian bảo dưỡng và giảm thời gian dừng hệ thống.

Ngoài khả năng tháo lắp nhanh, kết nối clamp còn phù hợp với yêu cầu vệ sinh của các hệ thống vi sinh. Bề mặt tiếp xúc được gia công nhẵn, kết hợp với gioăng chuyên dụng giúp hạn chế tối đa vị trí tích tụ cặn bẩn, tạo điều kiện thuận lợi cho quá trình vệ sinh CIP và SIP.

Nhờ những ưu điểm về độ kín, khả năng vệ sinh và tính linh hoạt trong bảo trì, kết nối clamp đã trở thành kiểu kết nối phổ biến nhất trên các dòng van bi vi sinh tay gạt hiện nay.

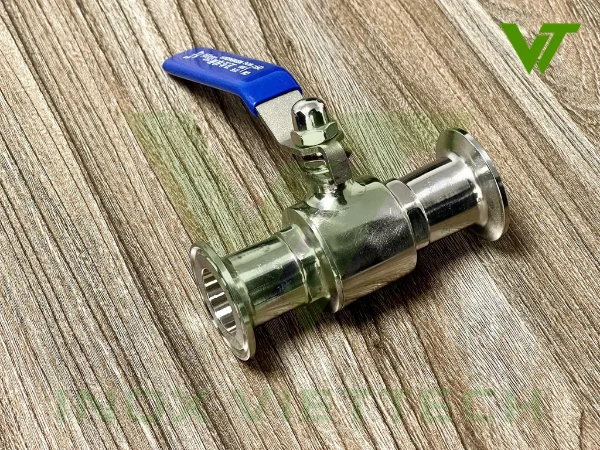

4. Vật liệu van bi vi sinh clamp tay gạt có gì đáng chú ý?

Vật liệu là yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng chống ăn mòn và độ kín của van bi vi sinh clamp tay gạt. Trong đó, hai nhóm vật liệu quan trọng nhất là thép không gỉ inox dùng cho thân van, bi van, trục van và Teflon PTFE dùng cho seat, ron hoặc gioăng làm kín.

4.1. Vật liệu thép không gỉ inox

Thép không gỉ hay inox là vật liệu có nhiều ưu điểm nổi bật hơn so với thép thông thường. Với van bi vi sinh clamp tay gạt, inox thường dùng là inox 304 hoặc inox 316, thuộc nhóm Austenitic, có độ bền cao, bề mặt sáng sạch và khả năng chống ăn mòn tốt.

Ưu điểm đầu tiên của inox là khả năng chịu nhiệt. Trung bình, nhiều loại inox có thể chịu được khoảng nhiệt từ 800ºC – 900ºC ở điều kiện vật liệu. Tuy nhiên, khi ứng dụng vào van hoàn chỉnh, nhiệt độ làm việc thực tế còn phụ thuộc vào seat, gioăng và điều kiện vận hành của hệ thống.

Bên cạnh đó, inox là hợp kim thép nên có độ cứng và độ bền cơ học tốt. Thành phần niken trong inox giúp vật liệu có thêm độ dẻo dai, hạn chế nứt gãy khi chịu áp lực hoặc rung động trong quá trình sử dụng.

Điểm nổi bật nhất của inox vẫn là khả năng chống ăn mòn. Inox 304 phù hợp với nước sạch, thực phẩm, đồ uống và môi trường ít ăn mòn. Inox 316 có khả năng chống chịu tốt hơn với một số hóa chất ăn mòn, đặc biệt phù hợp hơn với các hệ thống có yêu cầu khắt khe về độ bền vật liệu.

4.2. Gioăng làm kín Teflon PTFE

Teflon hay PTFE là vật liệu thường được dùng để làm seat, ron hoặc gioăng làm kín cho van bi vi sinh clamp tay gạt. Đây là chi tiết tiếp xúc trực tiếp với bi van, ảnh hưởng lớn đến khả năng đóng kín và độ nhẹ khi vận hành.

Ưu điểm nổi bật của PTFE là hệ số ma sát rất thấp. Nhờ đó, bi van có thể xoay nhẹ hơn khi đóng mở, giảm lực tác động lên tay gạt và hạn chế mài mòn tại vị trí tiếp xúc giữa bi van và seat.

PTFE cũng là vật liệu không thấm nước và gần như trơ về mặt hóa học, ít xảy ra phản ứng với hầu hết các loại hóa chất ăn mòn thông dụng. Đặc tính này giúp gioăng và seat PTFE duy trì độ kín ổn định, hạn chế rò rỉ trong quá trình sử dụng.

Ngoài ra, PTFE có khả năng chịu nhiệt tốt, có thể hoạt động trong khoảng -180ºC đến 280ºC theo đặc tính vật liệu. Nhờ sự kết hợp giữa thân van inox 304/316 và seat PTFE, van bi vi sinh clamp tay gạt có độ bền tốt, đóng mở nhẹ và phù hợp với nhiều hệ thống đường ống vi sinh.

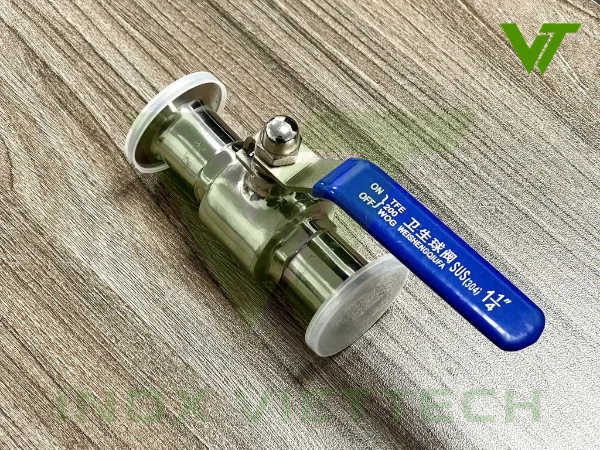

5. So sánh van bi vi sinh clamp tay gạt với van bướm vi sinh

Van bi vi sinh clamp tay gạt và van bướm vi sinh clamp đều là hai dòng van inox vi sinh được sử dụng phổ biến trong các hệ thống thực phẩm, đồ uống, dược phẩm, mỹ phẩm và đường ống CIP/SIP. Cả hai đều có thể sử dụng kết nối clamp để tháo lắp nhanh, vệ sinh thuận tiện và phù hợp với yêu cầu vận hành sạch.

Tuy nhiên, do khác nhau về cơ cấu đóng mở, vật liệu làm kín và kết cấu bên trong, mỗi dòng van sẽ phù hợp với một nhóm vị trí lắp đặt khác nhau. Bảng dưới đây giúp dễ hình dung hơn sự khác biệt giữa van bi vi sinh clamp tay gạt và van bướm vi sinh clamp:

Tiêu chí	Van bi vi sinh clamp tay gạt	Van bướm vi sinh clamp
Cơ cấu đóng mở	Bi van xoay 90°, dòng chảy đi xuyên qua lỗ bi khi van mở	Đĩa van xoay 90° quanh trục, nằm song song dòng chảy khi mở và vuông góc khi đóng
Vật liệu thân	Inox 304 hoặc inox 316	Inox 304, inox 316 hoặc inox 316L
Vật liệu gioăng	Seat PTFE	Thường sử dụng gioăng Silicone hoặc EPDM
Kích thước và kết cấu	Kết cấu cồng kềnh hơn ở cùng DN do có bi van, seat và trục van	Kết cấu gọn nhẹ hơn, tiết kiệm không gian lắp đặt
Giá thành	Thường cao hơn do kết cấu nhiều chi tiết hơn	Thường thấp hơn do kết cấu đơn giản hơn
Kiểu kết nối	Clamp vi sinh theo các tiêu chuẩn DIN, SMS, 3A hoặc ISO	Clamp vi sinh theo các tiêu chuẩn DIN, SMS, 3A hoặc ISO
Kiểu điều khiển	Tay gạt	Tay rút
Ứng dụng phù hợp	Vị trí cần đóng mở dứt khoát, yêu cầu độ kín cao, chặn dòng hoặc xả lưu chất	Đường ống thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất nhẹ và hệ thống CIP/SIP

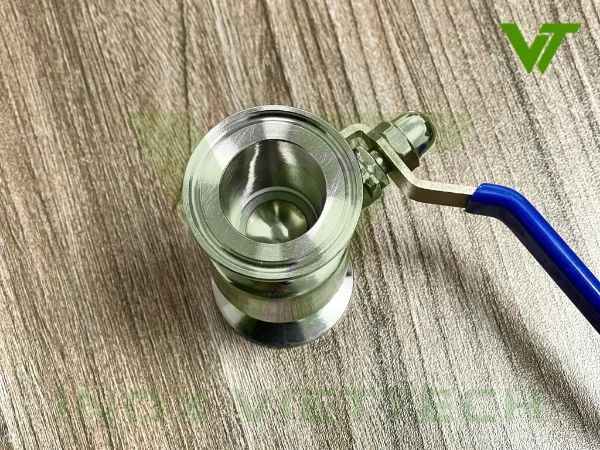

6. Ưu điểm và ứng dụng của van bi vi sinh clamp tay gạt

6.1. Ưu điểm

Van bi vi sinh clamp tay gạt được đánh giá cao nhờ kết hợp giữa độ kín tốt, vật liệu bền và khả năng tháo lắp nhanh, phù hợp với các hệ thống đường ống vi sinh cần vận hành ổn định lâu dài. Những ưu điểm nổi bật nhất bao gồm:

• Độ kín cao: Seat PTFE ôm khít quanh bi van, giữ độ kín tốt qua nhiều chu kỳ đóng mở, hạn chế rò rỉ lưu chất hoặc nhiễm chéo giữa các mẻ sản xuất.
• Thao tác nhanh, dứt khoát: Chỉ cần gạt tay gạt một góc 90° là chuyển từ đóng hoàn toàn sang mở hoàn toàn, không cần nhiều vòng xoay như van cổng hay van cầu.
• Tổn thất áp suất thấp khi mở hoàn toàn: Ở trạng thái mở, lỗ bi gần như thẳng hàng với đường ống, dòng chảy đi qua gần như không bị cản, phù hợp với hệ thống cần lưu lượng ổn định.
• Dễ tháo lắp, vệ sinh, bảo trì: Nhờ kết nối clamp, có thể tháo van ra khỏi hệ thống nhanh chóng để vệ sinh sâu hoặc kiểm tra nội bộ, không cần cắt mối hàn hay dùng dụng cụ chuyên dụng.
• Chống ăn mòn và chịu nhiệt tốt: Vật liệu inox 304/316L, bề mặt đánh bóng đạt độ nhám Ra ≤ 0.8 µm theo tiêu chuẩn vi sinh, hạn chế bám cặn, chịu được nhiệt độ cao trong chu trình CIP/SIP.
• Đáp ứng yêu cầu vệ sinh nghiêm ngặt: Cấu tạo hạn chế góc chết, vật liệu inox và PTFE trơ về mặt hóa học, phù hợp với các hệ thống đòi hỏi tiêu chuẩn vệ sinh cao.

Dù có nhiều ưu điểm, van bi vi sinh phù hợp nhất cho chức năng đóng/mở hoàn toàn (on/off), không nên dùng để điều tiết lưu lượng ở các góc mở trung gian. Khi bi van mở một phần, dòng chảy bị cắt ngang đột ngột qua lỗ bi, dễ gây dòng chảy rối và mòn nhanh tại mép bi, mép seat. Nếu hệ thống cần điều tiết lưu lượng chính xác, van bướm hoặc van cầu thường là lựa chọn phù hợp hơn.

6.2. Ứng dụng

Nhờ những ưu điểm trên, van bi vi sinh clamp tay gạt được lắp đặt phổ biến tại nhiều vị trí trong hệ thống đường ống vi sinh, từ thực phẩm, đồ uống đến dược phẩm và sinh học. Một số ứng dụng tiêu biểu gồm:

• Đóng/mở cách ly từng đoạn ống: Nhờ độ kín cao và thao tác dứt khoát, van bi thường được lắp tại các điểm cần cô lập hoàn toàn một nhánh đường ống để bảo trì, sửa chữa hoặc thay thế thiết bị mà không ảnh hưởng đến phần còn lại của hệ thống đang vận hành.
• Đầu vào/ra của bồn chứa, bồn lên men: Vị trí này cần van đóng kín tuyệt đối khi không xả liệu, tránh nhiễm khuẩn ngược vào bồn, đồng thời chịu được áp lực cột chất lỏng khi bồn đầy.
• Hệ thống CIP/SIP: Van bi vi sinh thường nằm trên các nhánh dẫn dung dịch vệ sinh và hơi tiệt trùng, nơi cần đóng mở lặp lại nhiều lần trong ngày mà vẫn giữ được độ kín ổn định qua thời gian, hạn chế rò rỉ hóa chất CIP ra ngoài hệ thống.
• Dây chuyền chiết rót, đóng gói tự động: Khi tích hợp với bộ điều khiển điện hoặc khí nén thay cho tay gạt thủ công, van bi đáp ứng tốc độ đóng mở nhanh, ổn định qua nhiều chu kỳ liên tục, phù hợp với tần suất vận hành cao của dây chuyền tự động.
• Ngành dược phẩm và sinh học: Với các hệ thống yêu cầu vệ sinh nghiêm ngặt và áp lực làm việc cao hơn mặt bằng chung, inox 316L cùng kết cấu kín khít của van bi là lựa chọn được ưu tiên hơn so với van bướm.
• Ngành thực phẩm, đồ uống (sữa, bia, nước giải khát): Van bi vi sinh dùng tại các điểm cần độ tin cậy cao về độ kín, đặc biệt ở những vị trí khó tiếp cận để vệ sinh thủ công thường xuyên, nên cần van tự thân đã kín tốt giữa các lần CIP.

Nhìn chung, nên ưu tiên van bi vi sinh khi hệ thống cần độ kín tuyệt đối, áp lực làm việc cao hoặc môi trường vệ sinh khắt khe như dược phẩm, sinh học. Với các vị trí chỉ cần đóng/mở đơn giản, áp lực trung bình-thấp và ưu tiên chi phí, tiết kiệm không gian, van bướm vi sinh thường là lựa chọn hợp lý hơn.

7. Địa chỉ cung cấp van bi vi sinh clamp tay gạt uy tín

Việc lựa chọn đúng nhà cung cấp không chỉ giúp đảm bảo chất lượng sản phẩm mà còn ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của toàn bộ hệ thống đường ống. Đối với các ứng dụng trong thực phẩm, đồ uống, dược phẩm hay mỹ phẩm, van bi vi sinh cần đáp ứng yêu cầu về vật liệu, độ hoàn thiện bề mặt và khả năng vệ sinh theo tiêu chuẩn vi sinh.

Inox Viettech là đơn vị chuyên cung cấp các dòng van inox vi sinh, phụ kiện inox vi sinh và vật tư đường ống phục vụ cho nhiều ngành công nghiệp khác nhau. Sản phẩm được lựa chọn phù hợp với các hệ thống yêu cầu độ sạch cao, khả năng chống ăn mòn tốt và dễ dàng tháo lắp vệ sinh trong quá trình vận hành.

Khi lựa chọn van bi vi sinh clamp tay gạt tại Inox Viettech, khách hàng được hỗ trợ:

• Tư vấn lựa chọn đúng vật liệu inox 304 hoặc inox 316 phù hợp với môi trường sử dụng.
• Hỗ trợ lựa chọn kích thước và tiêu chuẩn kết nối clamp tương thích với hệ thống hiện có.
• Cung cấp đồng bộ các phụ kiện inox vi sinh như clamp, gioăng, co, tê, cút và ống inox vi sinh.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt, vận hành và bảo trì hệ thống.
• Giao hàng nhanh trên toàn quốc, đáp ứng nhu cầu của cả dự án và khách hàng lẻ.

Nếu đang tìm kiếm van bi vi sinh clamp tay gạt chất lượng, đúng tiêu chuẩn vi sinh và phù hợp với yêu cầu thực tế của hệ thống, Inox Viettech là một trong những lựa chọn đáng tham khảo.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

8. FAQ về van bi vi sinh clamp tay gạt

Van bi vi sinh clamp tay gạt khác gì so với van bi công nghiệp thông thường?
Khác biệt lớn nhất nằm ở bề mặt và tiêu chuẩn vệ sinh. Van bi vi sinh được đánh bóng đạt độ nhám Ra ≤ 0.8 µm (có loại đạt 0.4 µm), hạn chế bám cặn và dễ vệ sinh CIP, trong khi van bi công nghiệp thường không yêu cầu độ nhám này. Ngoài ra, van bi vi sinh dùng kết nối clamp để tháo lắp nhanh, còn van công nghiệp thường nối ren hoặc nối hàn cố định.

Nên chọn inox 304 hay inox 316 cho van bi vi sinh?
Inox 304 phù hợp với môi trường thông thường như nước sạch, thực phẩm, đồ uống. Inox 316 nên được ưu tiên khi hệ thống tiếp xúc thường xuyên với hóa chất vệ sinh, dung dịch có tính ăn mòn hoặc môi trường yêu cầu độ bền cao hơn, vì có thêm molypden giúp chống ăn mòn điểm tốt hơn.

Van bi vi sinh có dùng để điều tiết lưu lượng được không?
Van bi vi sinh phù hợp nhất với chức năng đóng/mở hoàn toàn. Nếu mở ở góc trung gian để điều tiết, dòng chảy bị cắt ngang đột ngột qua lỗ bi, dễ gây mòn nhanh tại mép bi và seat. Với nhu cầu điều tiết lưu lượng chính xác, van bướm hoặc van cầu thường phù hợp hơn.

Gioăng PTFE, EPDM, Silicone khác nhau thế nào khi chọn cho van bi vi sinh?
PTFE thường dùng làm seat, có hệ số ma sát thấp, gần như trơ về mặt hóa học, chịu nhiệt rộng từ -180°C đến 280°C. EPDM phù hợp với nước, hơi nhẹ, axit/kiềm loãng. Silicone phù hợp với thực phẩm, đồ uống, sữa và các hệ thống cần độ sạch cao.

Khi nào nên chọn van bi thay vì van bướm vi sinh?
Nên chọn van bi khi hệ thống cần độ kín tuyệt đối, áp lực làm việc cao hoặc môi trường vệ sinh khắt khe như dược phẩm, sinh học. Nếu chỉ cần đóng/mở đơn giản, áp lực trung bình-thấp và ưu tiên chi phí, tiết kiệm không gian, van bướm vi sinh thường hợp lý hơn.
