Van Màng Đơn Vi Sinh inox

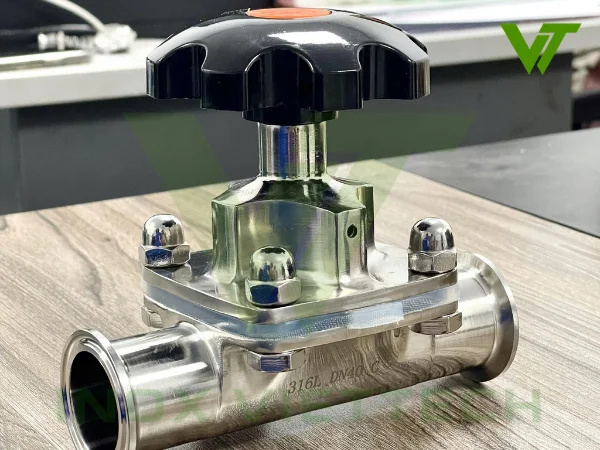

1. Van màng đơn vi sinh inox là gì?

Van màng đơn vi sinh inox là dòng van inox vi sinh chuyên dùng trong các hệ thống đường ống yêu cầu độ sạch cao, có nhiệm vụ đóng mở hoặc kiểm soát dòng lưu chất bằng một lớp màng đàn hồi nằm bên trong thân van. Đây là kiểu cấu tạo đặc trưng giúp lưu chất được tách biệt với phần trục và cơ cấu vận hành phía trên, từ đó hạn chế tối đa nguy cơ bám cặn, nhiễm bẩn hoặc rò rỉ tại khu vực truyền động.

Phần thân van thường được chế tạo từ inox 304 hoặc inox 316L, bề mặt bên trong được gia công nhẵn và đánh bóng để phù hợp với yêu cầu của hệ thống inox vi sinh. Khi đóng van, cơ cấu tay quay sẽ ép màng xuống phần gờ của thân van để chặn hoàn toàn dòng chảy. Khi mở, màng được nâng lên, tạo khoảng lưu thông cho lưu chất đi qua.

Điểm khác biệt quan trọng của dòng van này nằm ở cấu tạo màng đơn, tức chỉ sử dụng một lớp vật liệu đàn hồi làm nhiệm vụ trực tiếp tiếp xúc với lưu chất và thực hiện quá trình đóng kín. Các vật liệu thường gặp là Silicone được lựa chọn tùy theo nhiệt độ, tính chất lưu chất và điều kiện vận hành của từng hệ thống.

So với van màng kép PTFE + EPDM, van màng đơn có kết cấu đơn giản hơn, độ đàn hồi tốt và chi phí thay thế màng thường thấp hơn. Vì vậy, sản phẩm đặc biệt phù hợp với các hệ thống thực phẩm, đồ uống, bia, sữa, nước tinh khiết, mỹ phẩm và nhiều dây chuyền vi sinh không yêu cầu khả năng kháng hóa chất quá cao nhưng vẫn cần độ kín và khả năng vệ sinh tốt.

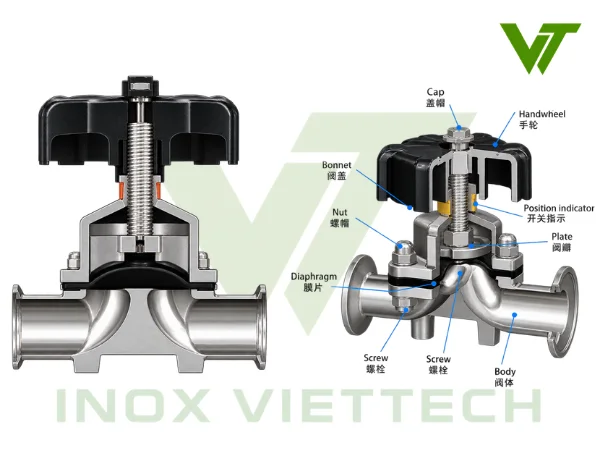

2. Cấu tạo van màng đơn vi sinh inox

Van màng đơn vi sinh inox có kết cấu khá gọn, trong đó phần lưu chất được tách biệt với cơ cấu vận hành phía trên thông qua màng van. Trên mẫu sản phẩm thực tế trong hình, van gồm các bộ phận chính sau:

• Tay quay: Là bộ phận dùng để thao tác đóng mở van bằng tay. Tay quay được thiết kế dạng nhiều cánh để dễ cầm nắm và tạo lực khi xoay, trên bề mặt có ký hiệu ON – OFF giúp nhận biết chiều vận hành.
• Trục van: Nằm bên trong cụm nắp van và được liên kết với tay quay. Khi xoay tay quay, trục truyền lực xuống bộ phận ép màng, làm màng nâng lên hoặc hạ xuống tương ứng với trạng thái mở và đóng van.
• Nắp van (Bonnet): Là cụm inox nằm phía trên thân van, có nhiệm vụ cố định và bảo vệ trục cùng cơ cấu truyền động bên trong. Nắp van được ghép với thân bằng các bulong, nhờ đó có thể tháo rời khi cần kiểm tra hoặc thay màng.
• Bộ phận ép màng: Được bố trí bên trong nắp van, nằm giữa trục và màng. Bộ phận này nhận lực từ trục rồi ép đều xuống bề mặt màng khi đóng van, giúp màng tiếp xúc kín với phần gờ của thân.

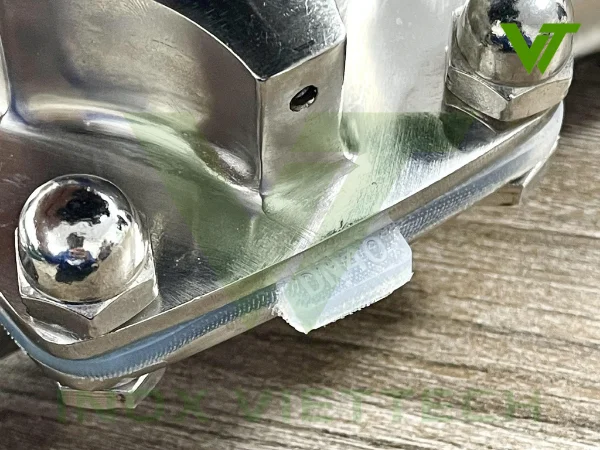

• Màng van: Là chi tiết trực tiếp thực hiện chức năng đóng kín dòng chảy và cũng là đặc điểm quan trọng nhất của van màng đơn. Màng nằm giữa thân van và cơ cấu phía trên, vừa đóng mở lưu chất vừa ngăn lưu chất tiếp xúc với trục và các chi tiết truyền động.
• Thân van: Là phần tạo thành đường dẫn lưu chất, thường được chế tạo từ inox 304 hoặc inox 316L. Phần giữa thân được tạo gờ để làm bề mặt tiếp xúc với màng khi van đóng.
• Bulong và đai ốc liên kết: Được bố trí xung quanh cụm nắp van để siết chặt nắp, màng và thân thành một khối. Khi cần bảo dưỡng, có thể tháo cụm liên kết này để tiếp cận màng bên trong.
• Hai đầu kết nối: Được gia công theo kiểu kết nối vi sinh để lắp van vào hệ thống đường ống. Tùy từng phiên bản sản phẩm có thể sử dụng đầu clamp hoặc đầu hàn, phù hợp với kích thước và tiêu chuẩn đường ống thực tế.

3. Nguyên lý hoạt động của van màng đơn vi sinh inox

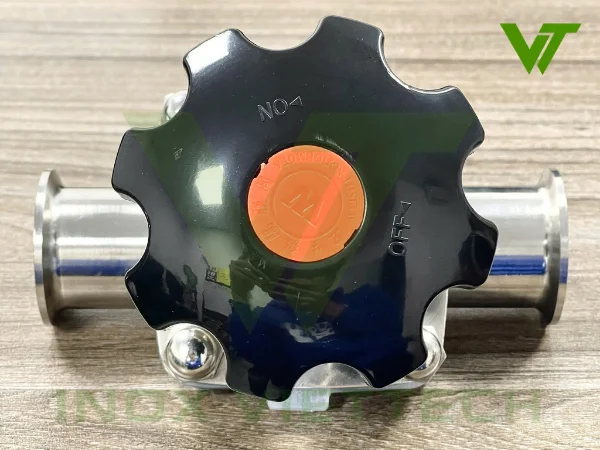

Quan sát trực tiếp trên tay quay của van có thể thấy nhà sản xuất đã ký hiệu rõ hai chiều ON và OFF kèm theo mũi tên chỉ hướng xoay. Người vận hành chỉ cần xoay tay quay theo đúng chiều ký hiệu để thực hiện đóng hoặc mở van.

• Khi xoay tay quay theo chiều ON, trục van được nâng lên, làm bộ phận ép màng dịch chuyển lên theo. Lúc này màng Silicone tách dần khỏi phần gờ nằm giữa thân van, tạo khoảng hở để lưu chất đi từ đầu clamp bên này sang đầu clamp bên kia. Tay quay càng được mở thì khoảng hở của màng càng lớn và lưu lượng đi qua van cũng tăng theo.
• Khi cần khóa dòng chảy, người vận hành xoay tay quay theo chiều OFF. Trục van lúc này đi xuống và ép màng Silicone xuống phần gờ của thân van. Khi màng đã áp sát hoàn toàn vào bề mặt gờ, đường lưu chất giữa hai đầu van bị chặn lại và van chuyển sang trạng thái đóng.

Do tay quay sử dụng cơ cấu ren nên quá trình đóng mở diễn ra từ từ, người vận hành có thể cảm nhận được lực khi màng bắt đầu tiếp xúc với thân van. Khi van đã đóng kín thì không cần tiếp tục vặn quá mạnh, bởi việc ép màng Silicone quá mức trong thời gian dài có thể làm màng biến dạng và giảm độ đàn hồi.

Trong suốt quá trình vận hành, màng Silicone vừa là bộ phận trực tiếp đóng kín dòng chảy, vừa ngăn lưu chất tiếp xúc với trục và cơ cấu tay quay phía trên. Đây cũng là điểm khác biệt quan trọng trong cách vận hành của van màng so với các loại van sử dụng bi hoặc đĩa để đóng mở dòng lưu chất.

4. Thông số kỹ thuật và kích thước van màng đơn vi sinh inox

Van màng đơn vi sinh inox được thiết kế theo dạng thân thẳng, sử dụng màng Silicone và kết nối clamp vi sinh. Sản phẩm có nhiều kích thước khác nhau, phù hợp với các hệ thống đường ống yêu cầu khả năng tháo lắp nhanh, vệ sinh thuận tiện và kiểm soát dòng lưu chất ổn định.

4.1. Thông số kỹ thuật van màng đơn vi sinh inox

Các thông số kỹ thuật chính của sản phẩm gồm:

• Vật liệu thân van: Inox 304, inox 316L.
• Vật liệu màng: Silicone.
• Kiểu màng: Màng đơn.
• Kiểu thân van: Dạng thẳng.
• Kiểu kết nối: Clamp vi sinh.
• Kích thước: 1″ – 3″, DN20 – DN65.
• Tiêu chuẩn: DIN,SMS.
• Kiểu vận hành: Tay quay điều khiển thủ công.
• Áp suất làm việc tối đa: 10 bar.
• Nhiệt độ làm việc tối đa: 120°C.
• Môi trường sử dụng: Nước, thực phẩm, đồ uống, bia, sữa, mỹ phẩm và các lưu chất phù hợp với vật liệu Silicone.
• Xuất xứ: Trung Quốc

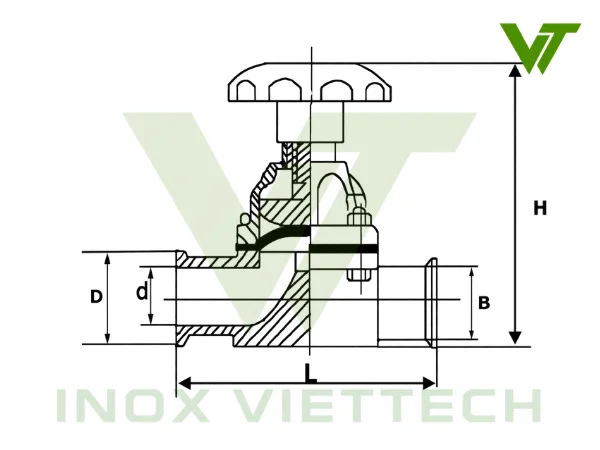

4.2. Bảng kích thước van màng đơn vi sinh inox

Ngoài các thông số kỹ thuật, kích thước thực tế của van cũng cần được kiểm tra trước khi lựa chọn và lắp đặt. Các ký hiệu trong bảng kích thước được hiểu như sau:

• H: Chiều cao tổng thể của van.
• B: Kích thước phần tay vặn.
• L: Chiều dài tổng thể từ hai đầu kết nối.
• d: Đường kính trong của đầu kết nối.
• D: Đường kính ngoài của đầu clamp.

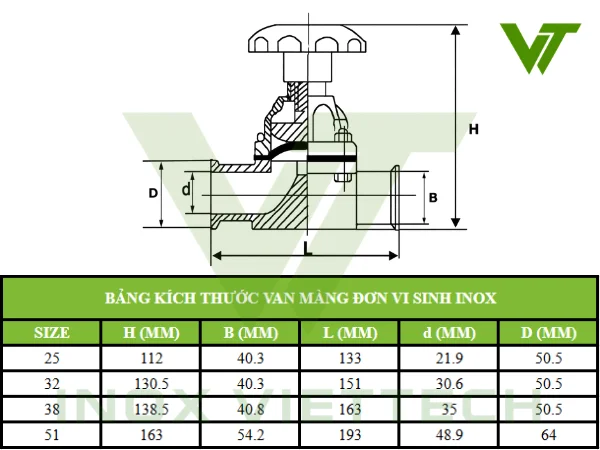

Bảng kích thước van màng đơn vi sinh inox
SIZE	H (mm)	B (mm)	L (mm)	d (mm)	D (mm)
25	112	40.3	133	21.9	50.5
32	130.5	40.3	151	30.6	50.5
38	138.5	40.8	163	35	50.5
51	163	54.2	193	48.9	64

Lưu ý: Bảng kích thước trên mang tính chất tham khảo, kích thước thực tế có thể có sai số nhỏ tùy theo từng lô sản xuất.

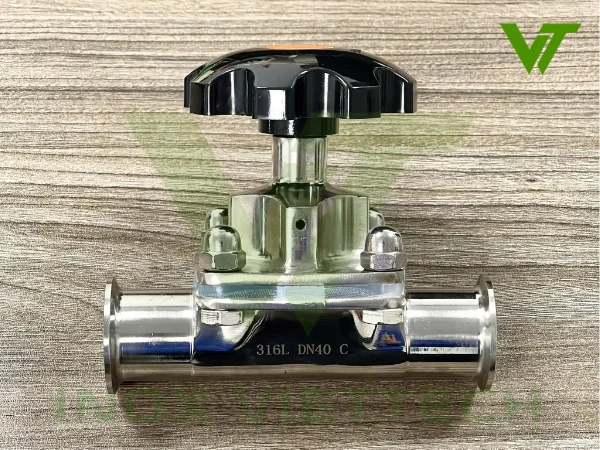

5. Ưu nhược điểm của van màng đơn vi sinh inox

Van màng đơn vi sinh inox được đánh giá cao nhờ khả năng làm việc linh hoạt, vật liệu phù hợp với hệ thống vi sinh và kết cấu tương đối đơn giản. Tuy nhiên, bên cạnh những ưu điểm nổi bật, dòng van này cũng có một số hạn chế cần cân nhắc khi lựa chọn.

5.1. Ưu điểm

• Vật liệu phù hợp với hệ thống vi sinh: Thân van được chế tạo từ inox 304 hoặc inox 316L, có khả năng chống gỉ và chống ăn mòn tốt. Phần màng sử dụng Silicone có độ mềm và đàn hồi cao, phù hợp với cơ chế đóng mở bằng màng của van.
• Khả năng chống ăn mòn và chịu hóa chất tốt: Thân inox giúp van làm việc ổn định trong nhiều môi trường khác nhau, đặc biệt inox 316L có khả năng chống ăn mòn tốt hơn. Màng Silicone cũng có khả năng làm việc với nhiều loại lưu chất, tuy nhiên vẫn cần kiểm tra mức độ tương thích với hóa chất cụ thể trước khi sử dụng.
• Kiểm soát dòng chảy linh hoạt: Màng van được nâng lên hoặc ép xuống từ từ thông qua tay quay. Người vận hành có thể thay đổi mức độ mở của màng để kiểm soát lượng lưu chất đi qua, từ trạng thái đóng hoàn toàn đến mở hoàn toàn hoặc giữ ở một mức trung gian.
• Cấu tạo đơn giản, dễ bảo trì: Van có số lượng chi tiết không quá phức tạp, phần màng nằm ngay giữa thân và cụm điều khiển phía trên. Khi màng bị hao mòn hoặc giảm khả năng làm kín, có thể tháo cụm nắp van để kiểm tra và thay thế mà không nhất thiết phải thay toàn bộ van.
• Khả năng làm việc với áp suất và nhiệt độ tương đối tốt: Dòng van màng đơn này có thể làm việc với áp suất tối đa khoảng 10 bar và nhiệt độ tối đa khoảng 120°C, đáp ứng được điều kiện vận hành của nhiều hệ thống thực phẩm, đồ uống và đường ống vi sinh.

5.2. Nhược điểm

Nhược điểm đáng chú ý của van màng đơn vi sinh inox là giá thành thường cao hơn một số dòng van thông dụng có cùng kích thước. Ngoài ra, màng Silicone là chi tiết chịu biến dạng liên tục trong quá trình đóng mở nên cần được kiểm tra và thay thế sau một thời gian sử dụng.

Tuy nhiên, đổi lại mức chi phí đầu tư cao hơn, van mang lại lợi thế về khả năng làm kín, độ sạch, khả năng kiểm soát dòng chảy và thuận tiện trong bảo trì, nên vẫn là lựa chọn phù hợp cho nhiều hệ thống đường ống vi sinh.

6. Ứng dụng của van màng đơn vi sinh inox

Van màng đơn vi sinh inox thường được lắp trên các tuyến ống cần đóng mở dòng lưu chất, giữ độ kín tốt và hạn chế lưu chất tiếp xúc với cơ cấu truyền động của van. Với thân inox 304 hoặc inox 316L, màng Silicone và kết nối clamp, sản phẩm phù hợp với nhiều hệ thống vi sinh có điều kiện làm việc nằm trong giới hạn của vật liệu màng.

• Hệ thống thực phẩm và đồ uống: Van được sử dụng trên các đường ống dẫn nước, nước giải khát, siro, nguyên liệu dạng lỏng và các sản phẩm thực phẩm có độ nhớt phù hợp. Kết cấu màng giúp phần lưu chất được tách khỏi trục và cơ cấu tay quay phía trên.
• Hệ thống bia và sữa: Có thể lắp tại các tuyến cấp nguyên liệu, đường chuyển sản phẩm, đường phân phối hoặc những vị trí cần đóng mở từng nhánh trong dây chuyền. Thân inox và bề mặt được gia công nhẵn phù hợp với đặc điểm của hệ thống đường ống vi sinh trong các nhà máy bia và sữa.
• Hệ thống nước tinh khiết và nước công nghệ: Van thích hợp cho các đường cấp nước vào thiết bị, đường phân phối hoặc các nhánh cần cô lập khi bảo dưỡng. Cơ cấu tay quay cho phép đóng mở trực tiếp mà không cần sử dụng điện hoặc khí nén.
• Hệ thống mỹ phẩm và sản phẩm chăm sóc cá nhân: Van có thể sử dụng với các loại dung dịch, nguyên liệu và sản phẩm có thành phần tương thích với inox và màng Silicone. Khi lựa chọn cần kiểm tra trước tính chất hóa học cũng như nhiệt độ của lưu chất.
• Các tuyến đường ống cần tháo vệ sinh thường xuyên: Kết nối clamp giúp van có thể tháo khỏi hệ thống tương đối nhanh khi cần kiểm tra, vệ sinh hoặc bảo dưỡng. Đây là lợi thế tại những vị trí phải thường xuyên tháo thiết bị để kiểm tra tình trạng bên trong.
• Một số vị trí trong hệ thống CIP: Van màng đơn có thể tham gia đóng mở hoặc phân chia các tuyến dung dịch vệ sinh khi nhiệt độ và hóa chất CIP phù hợp với màng Silicone. Không nên chỉ dựa vào khả năng chịu ăn mòn của thân inox mà bỏ qua giới hạn làm việc của màng.

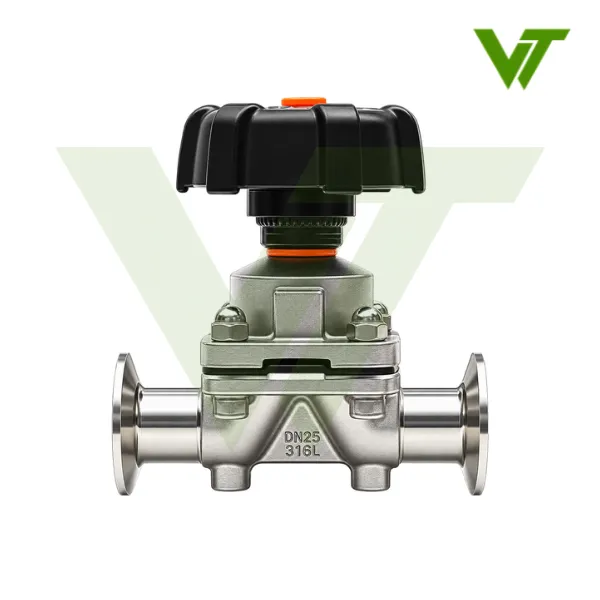

7. So sánh van màng đơn và van màng kép vi sinh

Van màng đơn và van màng kép vi sinh có cùng nguyên lý hoạt động, đều sử dụng màng để đóng mở và cách ly lưu chất với cơ cấu truyền động phía trên. Tuy nhiên, hai loại khác nhau rõ nhất ở cấu tạo màng, vật liệu tiếp xúc với lưu chất, khả năng kháng hóa chất và chi phí sử dụng.

So sánh van màng đơn và van màng kép vi sinh
Tiêu chí	Van màng đơn vi sinh	Van màng kép vi sinh
Cấu tạo màng	Một lớp màng	Hai lớp màng kết hợp
Vật liệu phổ biến	Silicone	PTFE + EPDM
Bề mặt tiếp xúc lưu chất	Silicone	PTFE
Độ đàn hồi	Tốt, mềm và linh hoạt	Thấp hơn do lớp PTFE cứng hơn
Khả năng kháng hóa chất	Phù hợp các môi trường thông thường	Tốt hơn với nhiều loại hóa chất
Khả năng chống bám dính	Tốt	Tốt hơn
Khả năng đóng kín	Tốt	Tốt
Chi phí thay màng	Thấp hơn	Cao hơn
Bảo dưỡng, thay thế	Đơn giản	Yêu cầu lắp đặt đúng hai lớp màng
Ứng dụng phù hợp	Thực phẩm, đồ uống, bia, sữa, nước tinh khiết	Dược phẩm, mỹ phẩm, hóa chất và môi trường có yêu cầu cao hơn

8. Mua van màng đơn vi sinh inox ở đâu?

Khi lựa chọn van màng đơn vi sinh inox, ngoài yếu tố giá bán, khách hàng nên quan tâm đến khả năng tư vấn đúng sản phẩm, quy trình kiểm tra hàng và mức độ uy tín của nhà cung cấp.

Inox Viettech là đơn vị cung cấp van và vật tư đường ống inox vi sinh cho nhiều doanh nghiệp, nhà máy và đơn vị thi công trên toàn quốc, trong đó có các khách hàng lớn như HABECO, SABECO, Dược phẩm Hoa Linh… Đây là cơ sở để khách hàng yên tâm hơn khi lựa chọn sản phẩm cho các hệ thống yêu cầu cao về chất lượng và độ ổn định.

Khi mua van màng đơn vi sinh inox tại Inox Viettech, khách hàng được hỗ trợ:

• Tư vấn đúng size, vật liệu và kích thước đầu clamp theo hệ thống thực tế.
• Hàng hóa được soạn và kiểm tra trước khi giao, đảm bảo đúng số lượng, quy cách và tình trạng sản phẩm.
• Chụp ảnh hàng hóa để lưu lại trước khi đóng gói; nếu khách hàng có nhu cầu, Inox Viettech có thể gửi hình ảnh để xác nhận trước khi giao.
• Có đầy đủ hóa đơn và chứng từ theo đơn hàng, phù hợp với khách hàng doanh nghiệp, nhà máy và dự án.
• Hỗ trợ giao hàng nhanh toàn quốc, đáp ứng cả nhu cầu mua lẻ và đơn hàng số lượng lớn.

Với quy trình kiểm tra rõ ràng và kinh nghiệm cung cấp vật tư cho nhiều hệ thống thực tế, Inox Viettech hướng đến việc giúp khách hàng nhận đúng sản phẩm ngay từ đầu, hạn chế sai sót khi lắp đặt và yên tâm hơn trong quá trình sử dụng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van màng đơn vi sinh inox

Van màng đơn vi sinh khác van màng kép như thế nào?
Khác biệt chính nằm ở cấu tạo màng. Van màng đơn sử dụng một lớp màng, trong trường hợp sản phẩm này là Silicone, còn van màng kép thường sử dụng PTFE + EPDM. Màng đơn có độ đàn hồi tốt, cấu tạo đơn giản và chi phí thay thế thấp hơn; trong khi màng kép có lợi thế hơn khi cần khả năng kháng hóa chất cao.

Van màng đơn Silicone chịu được nhiệt độ bao nhiêu?
Đối với dòng van trong bài viết này, nhiệt độ làm việc tối đa khoảng 120°C. Khi vận hành liên tục ở nhiệt độ cao hoặc sử dụng trong quá trình vệ sinh hệ thống, cần kiểm tra đồng thời nhiệt độ, thời gian tiếp xúc và loại dung dịch để tránh làm giảm tuổi thọ của màng.

Áp suất làm việc của van màng đơn vi sinh là bao nhiêu?
Sản phẩm có áp suất làm việc tối đa khoảng 10 bar. Tuy nhiên, áp suất sử dụng thực tế cần phù hợp với kích thước van, nhiệt độ và điều kiện vận hành của toàn bộ hệ thống.

Van màng đơn có sử dụng trong hệ thống CIP được không?
Có thể sử dụng trong hệ thống CIP khi nhiệt độ và dung dịch vệ sinh tương thích với màng Silicone. Đây là yếu tố cần kiểm tra kỹ vì màng là bộ phận trực tiếp tiếp xúc với lưu chất và dung dịch vệ sinh, đồng thời cũng quyết định phần lớn giới hạn nhiệt độ và khả năng kháng hóa chất của van.

Khi nào cần thay màng Silicone của van?
Màng nên được kiểm tra khi van có dấu hiệu đóng không kín, xuất hiện rò rỉ, màng bị chai cứng, nứt, biến dạng hoặc giảm độ đàn hồi. Thời gian thay màng không cố định mà phụ thuộc vào tần suất đóng mở, nhiệt độ, áp suất và tính chất lưu chất sử dụng.

Van màng đơn có điều chỉnh lưu lượng được không?
Có. Tay quay cho phép thay đổi mức độ nâng của màng, qua đó thay đổi tiết diện dòng chảy và điều chỉnh lưu lượng ở một mức nhất định. Tuy nhiên, nếu hệ thống yêu cầu điều tiết lưu lượng chính xác và thường xuyên thì cần lựa chọn van và cơ cấu điều khiển phù hợp hơn với yêu cầu vận hành.

Nên chọn van màng inox 304 hay inox 316L?
Inox 304 phù hợp với nhiều hệ thống thực phẩm, đồ uống và nước thông thường. Trong khi đó, inox 316L có khả năng chống ăn mòn tốt hơn, thường được ưu tiên trong những hệ thống có yêu cầu vệ sinh cao hoặc môi trường làm việc có tính ăn mòn lớn hơn.
