Van Một Chiều Vi Sinh Nối Clamp Inox

1. Van một chiều vi sinh nối clamp inox là gì?

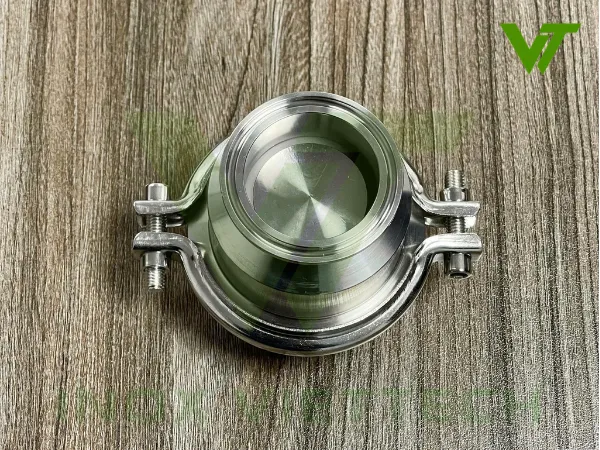

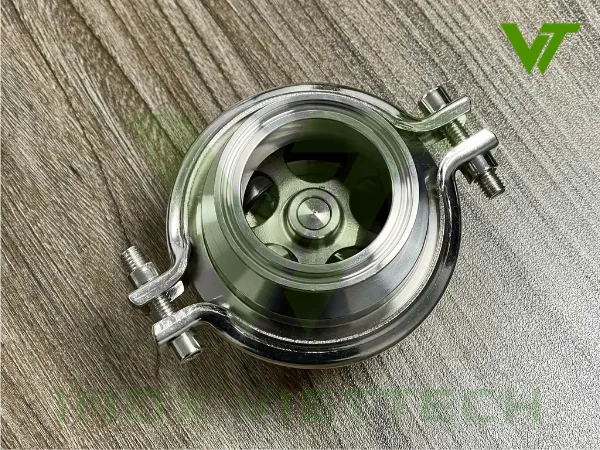

Van một chiều vi sinh nối clamp inox là loại van được lắp đặt trên hệ thống đường ống inox vi sinh, có chức năng cho phép lưu chất đi qua theo một chiều nhất định và tự động ngăn dòng chảy ngược trở lại. Van được chế tạo từ inox 304 hoặc inox 316L, sử dụng cơ cấu đóng mở tự động dựa trên áp lực dòng chảy mà không cần tác động bằng tay, điện hay khí nén.

Đặc điểm của loại van này là hai đầu kết nối clamp vi sinh, giúp việc tháo lắp, kiểm tra và vệ sinh van thuận tiện hơn so với các mối nối cố định như van một chiều hàn inox vi sinh. Bề mặt inox được gia công nhẵn, phù hợp với yêu cầu vệ sinh trong quá trình vận chuyển lưu chất.

Van thường được lắp tại đầu ra của bơm, đường ống cấp vào bồn chứa hoặc các nhánh đường ống cần kiểm soát chiều dòng chảy. Sản phẩm được sử dụng trong hệ thống sản xuất thực phẩm, đồ uống, chế biến sữa, dược phẩm và mỹ phẩm, giúp hạn chế hiện tượng lưu chất chảy ngược khi áp suất trong đường ống thay đổi.

2. Cấu tạo và nguyên lý hoạt động của van một chiều vi sinh nối clamp inox

Van một chiều vi sinh nối clamp inox sử dụng cơ cấu đĩa van kết hợp với lò xo hồi vị để tự động kiểm soát chiều dòng chảy. Khi áp suất lưu chất đủ lớn, đĩa van mở ra cho phép dòng chảy đi qua. Khi áp suất giảm hoặc xuất hiện áp suất ngược, đĩa van trở về vị trí đóng để ngăn lưu chất chảy ngược.

2.1. Cấu tạo của van một chiều vi sinh nối clamp inox

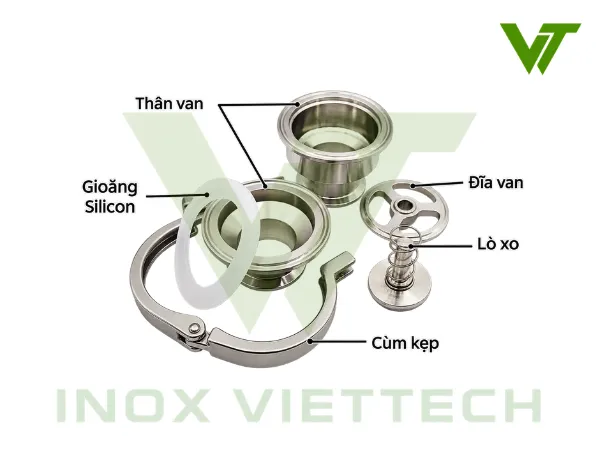

Van một chiều vi sinh nối clamp inox được cấu tạo từ các bộ phận chính sau:

• Thân van: Được chế tạo từ inox 304 hoặc inox 316L, có khoang dẫn lưu chất và vị trí lắp đặt các bộ phận đóng mở bên trong. Bề mặt trong và ngoài thân van được gia công nhẵn với độ hoàn thiện Ra ≤ 0,8 µm, giúp hạn chế lưu chất bám đọng và thuận tiện cho quá trình vệ sinh.

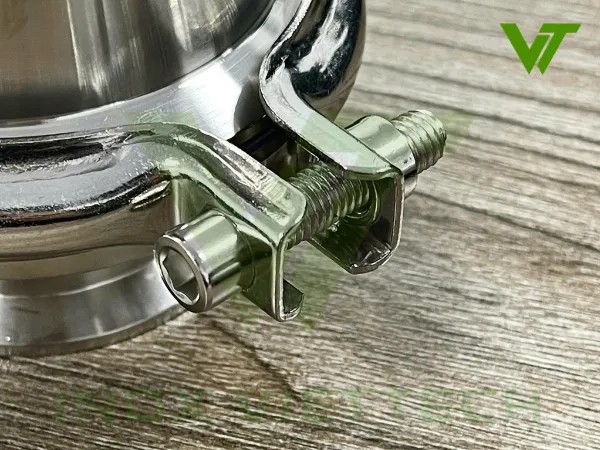

• Cùm kẹp bên ngoài: Được chế tạo từ inox, lắp bao quanh vị trí ghép nối giữa hai phần thân van. Cùm có cơ cấu khóa siết giúp cố định các phần thân, giữ độ kín tại vị trí liên kết và thuận tiện tháo rời khi cần kiểm tra, vệ sinh hoặc bảo trì các chi tiết bên trong van.
• Đĩa van: Được chế tạo từ inox, là bộ phận trực tiếp đóng mở đường lưu chất. Đĩa van có thể dịch chuyển theo trục dưới tác động của áp suất dòng chảy và tiếp xúc với gioăng làm kín khi đóng.
• Lò xo hồi vị: Được chế tạo từ inox 304, bố trí phía sau đĩa van. Lò xo tạo lực giữ đĩa van ở vị trí đóng, bị nén lại khi đĩa van mở và giãn ra để đưa đĩa van trở về vị trí ban đầu.
• Gioăng làm kín: Được chế tạo từ silicone, bố trí tại vị trí tiếp xúc giữa đĩa van và đế van. Gioăng có độ đàn hồi tốt, giúp tạo độ kín khi đĩa van đóng và hạn chế lưu chất chảy ngược.

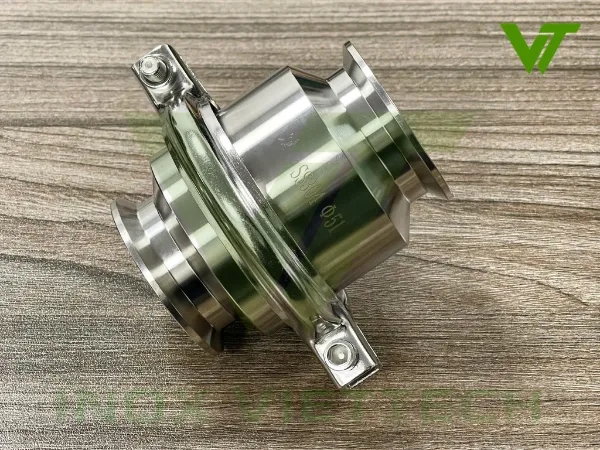

• Hai đầu kết nối clamp: Được gia công tại hai phía thân van, dùng để liên kết với đường ống thông qua bộ clamp vi sinh. Kiểu kết nối này thuận tiện cho việc tháo lắp, kiểm tra và vệ sinh van.

2.2. Nguyên lý hoạt động của van một chiều vi sinh nối clamp inox

Van một chiều vi sinh nối clamp inox hoạt động tự động dựa trên áp suất dòng chảy và lực đàn hồi của lò xo hồi vị.

• Khi van mở: Khi áp suất của lưu chất đủ lớn để nén lò xo, đĩa van dịch chuyển khỏi vị trí làm kín, tạo khoảng trống cho lưu chất đi qua.
• Khi van đóng: Khi áp suất hai bên cân bằng hoặc áp suất đầu vào giảm, lò xo đẩy đĩa van trở về vị trí đóng, ngăn lưu chất chảy ngược.
• Khi xuất hiện áp suất ngược: Áp suất từ phía đầu ra tác động lên đĩa van, ép đĩa sát vào gioăng làm kín. Áp suất ngược càng lớn, lực ép lên đĩa van càng tăng, giúp van đóng kín hơn.

Nhờ cơ cấu này, van tự động đóng mở theo sự thay đổi áp suất của lưu chất mà không cần tác động từ bên ngoài.

3. Thông số kỹ thuật và bảng kích thước van một chiều vi sinh nối clamp inox

Van một chiều vi sinh nối clamp inox được sản xuất với nhiều kích thước, phù hợp với các hệ thống đường ống vi sinh theo tiêu chuẩn DIN và SMS. Các thông số về vật liệu, áp suất, nhiệt độ và kích thước kết nối cần được kiểm tra để đảm bảo van phù hợp với điều kiện vận hành thực tế.

3.1. Thông số kỹ thuật

Van một chiều vi sinh nối clamp inox có các thông số kỹ thuật cơ bản như sau:

• Vật liệu thân van: Inox 304 hoặc inox 316L.
• Lò xo hồi vị: Inox 304.
• Gioăng làm kín: Silicone.
• Kiểu kết nối: Clamp vi sinh.
• Tiêu chuẩn kích thước: DIN, SMS.
• Độ hoàn thiện bề mặt: Ra ≤ 0,8 µm.
• Áp suất làm việc tối đa: 10 bar.
• Nhiệt độ làm việc tối đa: 150°C.
• Xuất xứ: Trung Quốc

3.2. Bảng kích thước

Dưới đây là bảng kích thước tham khảo theo hai tiêu chuẩn DIN và SMS trong tài liệu kỹ thuật được cung cấp. Các thông số kích thước được thể hiện bằng đơn vị mm.

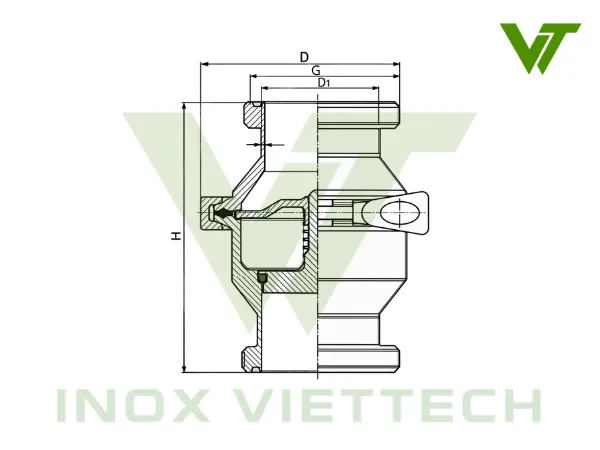

Ý nghĩa các thông số trên bản vẽ:

• H: Chiều dài tổng thể của van.
• D: Đường kính ngoài lớn nhất của thân van.
• D1: Đường kính tại phần đầu nối theo bản vẽ.
• t: Độ dày thành đầu nối.

Bảng kích thước theo tiêu chuẩn DIN

Bảng kích thước theo tiêu chuẩn SMS

4. Áp suất mở van một chiều là gì? Vì sao cần quan tâm?

Áp suất mở van một chiều (Cracking Pressure) là mức chênh lệch áp suất cần thiết giữa đầu vào và đầu ra để đĩa van bắt đầu dịch chuyển khỏi vị trí làm kín.

Áp suất mở không giống với áp suất làm việc tối đa của van. Áp suất mở cho biết thời điểm van bắt đầu mở, trong khi áp suất làm việc tối đa thể hiện giới hạn áp suất cho phép của thân van và các bộ phận bên trong.

Vì sao cần quan tâm đến áp suất mở van?

Áp suất mở ảnh hưởng trực tiếp đến khả năng vận chuyển lưu chất và sự ổn định của van trong hệ thống đường ống.

• Nếu áp suất mở quá cao: Bơm cần tạo ra chênh lệch áp suất lớn hơn để đẩy đĩa van mở ra. Điều này có thể làm giảm phần áp suất còn lại dành cho các thiết bị và công đoạn phía sau.
• Nếu áp suất mở quá thấp: Khi áp suất đường ống dao động, đĩa van có thể liên tục dịch chuyển giữa trạng thái mở và đóng, gây rung và khiến van hoạt động không ổn định.

Vì vậy, khi lựa chọn áp suất mở van, cần xem xét các yếu tố sau:

• Áp suất đầu vào trong điều kiện vận hành bình thường.
• Áp suất dự kiến tại đầu ra của van.
• Lưu lượng lưu chất yêu cầu.
• Điều kiện vận hành của bơm.
• Độ nhớt của lưu chất.
• Hướng lắp đặt van.
• Mức tổn thất áp suất cho phép.
• Tần suất dao động áp suất trong đường ống.

Lưu ý: Không có một mức áp suất mở chung cho tất cả các loại van một chiều. Thông số này phụ thuộc vào kích thước, thiết kế lò xo và cấu tạo đĩa van của từng sản phẩm. Khi mua van một chiều vi sinh nối clamp inox, cần yêu cầu nhà cung cấp xác nhận áp suất mở theo đúng kích thước và cấu hình van được lựa chọn, thay vì sử dụng thông số của một loại van khác.

5. Ưu điểm và ứng dụng của van một chiều vi sinh nối clamp inox

Van một chiều vi sinh nối clamp inox được sử dụng trong các hệ thống đường ống cần kiểm soát chiều dòng chảy và đáp ứng yêu cầu vệ sinh. Với cơ cấu đóng mở tự động, vật liệu inox chống ăn mòn và kết nối clamp thuận tiện, sản phẩm phù hợp với nhiều dây chuyền sản xuất và vận chuyển chất lỏng.

5.1. Ưu điểm của van một chiều vi sinh nối clamp inox

Van một chiều vi sinh nối clamp inox có những ưu điểm nổi bật sau:

• Tự động ngăn dòng chảy ngược: Đĩa van kết hợp lò xo hồi vị giúp van tự động đóng khi chênh lệch áp suất giảm hoặc xuất hiện áp suất ngược, không cần thao tác bằng tay hay sử dụng nguồn điện, khí nén.
• Kết nối clamp tháo lắp thuận tiện: Hai đầu kết nối clamp cho phép tháo rời van khỏi đường ống để kiểm tra, vệ sinh hoặc thay thế gioăng mà không cần cắt các mối nối hàn.
• Khả năng chống ăn mòn tốt: Thân van được chế tạo từ inox 304 hoặc inox 316L, phù hợp với nhiều loại lưu chất trong ngành thực phẩm, đồ uống và các hệ thống sản xuất vi sinh.
• Bề mặt nhẵn, thuận tiện vệ sinh: Bề mặt inox được gia công với độ hoàn thiện Ra ≤ 0,8 µm, giúp hạn chế lưu chất bám đọng và hỗ trợ quá trình làm sạch.
• Đảm bảo độ kín khi đóng van: Gioăng silicone tại vị trí tiếp xúc giữa đĩa van và đế van tạo bề mặt làm kín đàn hồi, giúp hạn chế rò rỉ ngược.
• Kết cấu gọn, không cần bộ điều khiển: Van hoạt động trực tiếp nhờ chênh lệch áp suất của dòng chảy, không cần lắp thêm tay vận hành hay bộ truyền động bên ngoài.
• Phù hợp với nhiều vị trí trên đường ống: Có thể lắp đặt tại đầu đẩy bơm, đường ống cấp vào bồn chứa và các nhánh cần ngăn dòng chảy ngược, tùy theo điều kiện vận hành và hướng lắp đặt được cho phép.

5.2. Ứng dụng của van một chiều vi sinh nối clamp inox

Van một chiều vi sinh nối clamp inox thường được lắp tại những vị trí cần duy trì dòng chảy theo một chiều, đặc biệt trong hệ thống vận chuyển chất lỏng giữa bơm, bồn chứa và các thiết bị sản xuất.

Một số ứng dụng phổ biến gồm:

• Ngành thực phẩm: Lắp trên đường ống vận chuyển nước, dầu thực vật, nước sốt và các nguyên liệu lỏng phù hợp với cấu tạo van, hạn chế lưu chất chảy ngược giữa các công đoạn sản xuất.
• Ngành đồ uống: Sử dụng trong hệ thống vận chuyển nước tinh khiết, nước giải khát, bia và các loại đồ uống khác, đặc biệt tại đường ống đầu đẩy của bơm và đường cấp vào bồn chứa.
• Ngành chế biến sữa: Lắp trên đường ống vận chuyển sữa và các sản phẩm sữa dạng lỏng, kiểm soát chiều dòng chảy giữa bơm, bồn chứa và thiết bị chế biến.
• Ngành dược phẩm: Sử dụng trong hệ thống vận chuyển dung dịch và nguyên liệu lỏng có yêu cầu vệ sinh, với điều kiện vật liệu và khả năng làm sạch của van đáp ứng yêu cầu dây chuyền.
• Ngành mỹ phẩm: Ứng dụng trên đường ống vận chuyển dung dịch, nguyên liệu lỏng và sản phẩm có độ nhớt phù hợp nhằm hạn chế dòng chảy ngược trong quá trình cấp liệu.
• Hệ thống bơm vi sinh: Lắp tại đường ống đầu đẩy để ngăn lưu chất quay trở lại phía bơm khi thiết bị ngừng hoạt động hoặc áp suất đầu ra thay đổi.
• Hệ thống bồn chứa và đường ống cấp liệu: Lắp tại các nhánh cấp nguyên liệu vào bồn hoặc thiết bị, hạn chế lưu chất từ phía sau chảy ngược về đường cấp.

6. Những lưu ý khi lắp đặt van một chiều vi sinh nối clamp

Khi lắp đặt van một chiều vi sinh nối clamp, cần xác định đúng chiều dòng chảy và lựa chọn vị trí phù hợp với cấu tạo của van. Hai yếu tố này ảnh hưởng đến khả năng đóng mở, thoát lưu chất, vệ sinh và bảo trì trong quá trình sử dụng.

6.1. Kiểm tra chiều dòng chảy của van

Chiều dòng chảy của van một chiều thường được xác định bằng mũi tên trên thân van. Khi lắp đặt, mũi tên phải hướng theo chiều di chuyển bình thường của lưu chất trong hệ thống đường ống.

Trước khi hoàn tất việc lắp đặt, cần kiểm tra:

Nếu van được lắp ngược chiều, lưu chất có thể không đi qua được theo hướng vận hành bình thường. Trường hợp bơm tiếp tục hoạt động, áp suất có thể tăng lên trong đoạn đường ống phía trước van.

6.2. Lựa chọn vị trí lắp đặt phù hợp

Vị trí lắp đặt van một chiều phụ thuộc vào cấu tạo đóng mở bên trong. Một số loại van sử dụng lò xo hồi vị có thể hoạt động ở nhiều hướng lắp đặt khác nhau, trong khi các loại van đóng bằng trọng lực thường có yêu cầu cụ thể hơn về hướng lắp.

Khi lựa chọn vị trí lắp đặt, cần xem xét:

Không nên lựa chọn hướng lắp đặt chỉ vì phù hợp với không gian sẵn có. Vị trí lắp van có thể ảnh hưởng đến khả năng đóng kín, thoát lưu chất, vệ sinh và tiếp cận khi bảo trì.

7. Van một chiều vi sinh nối clamp trong hệ thống bơm và các sự cố thường gặp

Van một chiều vi sinh thường được lắp tại đường ống đầu đẩy của bơm để ngăn lưu chất chảy ngược trở lại khi bơm ngừng hoạt động. Khi sử dụng cùng bơm ly tâm vi sinh, áp suất mở van và tổn thất áp suất qua van cần được tính vào tổng cột áp của hệ thống.

Nếu van một chiều được lắp quá gần vị trí có dòng chảy rối hoặc áp suất dao động, đĩa van có thể chuyển động không ổn định. Vì vậy, cần xem xét hoạt động của bơm và van trong toàn bộ hệ thống đường ống.

Hiện tượng đĩa van đóng mở liên tục có thể xảy ra khi lưu lượng quá thấp, áp suất thay đổi thường xuyên hoặc kích thước van quá lớn so với điều kiện vận hành thực tế. Chuyển động lặp lại có thể làm tăng tiếng ồn và gây mài mòn đĩa van cùng bề mặt làm kín.

Các hạt rắn có trong lưu chất có thể mắc kẹt tại vị trí tiếp xúc giữa đĩa van và đế van, khiến van không đóng kín hoàn toàn. Khi vận chuyển lưu chất có chứa hạt, cần kiểm tra khe hở bên trong và phương pháp vệ sinh van trước khi lựa chọn.

Hướng lắp đặt không phù hợp có thể khiến đĩa van đóng chậm hoặc làm lưu chất không thoát hết sau khi ngừng vận hành. Điều này đặc biệt quan trọng đối với hệ thống đường ống vi sinh, vì sản phẩm còn đọng lại có thể ảnh hưởng đến hiệu quả vệ sinh.

Các sự cố thường gặp và nguyên nhân có thể xảy ra:

8. Địa chỉ cung cấp van một chiều vi sinh nối clamp inox

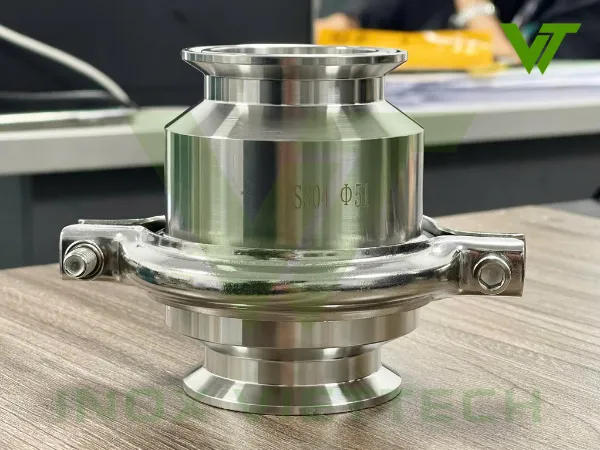

Inox Viettech là đơn vị cung cấp van một chiều vi sinh nối clamp inox 304, inox 316L cùng các loại van và phụ kiện đường ống vi sinh phục vụ ngành thực phẩm, đồ uống, dược phẩm và mỹ phẩm.

Sản phẩm sử dụng cơ cấu đĩa van kết hợp lò xo hồi vị, giúp lưu chất đi qua theo một chiều và tự động đóng lại khi xuất hiện chênh lệch áp suất ngược. Hai đầu kết nối clamp thuận tiện cho việc lắp đặt, tháo rời và vệ sinh trong quá trình sử dụng.

Khi mua van một chiều vi sinh tại Inox Viettech, khách hàng được hỗ trợ:

• Tư vấn lựa chọn sản phẩm: Xác định kích thước, vật liệu inox 304 hoặc inox 316L và tiêu chuẩn kết nối phù hợp với đường ống.
• Kiểm tra thông số kỹ thuật: Hỗ trợ đối chiếu áp suất làm việc, nhiệt độ, áp suất mở van và điều kiện vận hành thực tế.
• Cung cấp thông tin sản phẩm: Hỗ trợ kiểm tra kích thước và thông số kỹ thuật theo từng mẫu van.
• Báo giá theo nhu cầu: Cung cấp báo giá dựa trên kích thước, vật liệu và số lượng đặt hàng.
• Đầy đủ chứng từ CO-CQ: Cung cấp giấy chứng nhận xuất xứ (CO) và giấy chứng nhận chất lượng (CQ) của sản phẩm.
• Hóa đơn VAT: Cung cấp hóa đơn giá trị gia tăng đầy đủ theo quy định, đáp ứng nhu cầu mua hàng của doanh nghiệp và các dự án.

Để được tư vấn và nhận báo giá van một chiều vi sinh nối clamp inox, khách hàng có thể liên hệ trực tiếp với Inox Viettech để lựa chọn sản phẩm phù hợp với hệ thống đường ống đang sử dụng.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

9. Câu hỏi thường gặp về van một chiều vi sinh nối clamp

Van một chiều vi sinh có thể lắp đặt nằm ngang không?
Một số loại van một chiều vi sinh có thể lắp đặt trên đường ống nằm ngang. Tuy nhiên, khả năng lắp đặt phụ thuộc vào cấu tạo đóng mở bên trong và hướng dẫn kỹ thuật của nhà sản xuất.

Van một chiều vi sinh có thể lắp đặt thẳng đứng không?
Có, nếu thiết kế của van cho phép hoạt động theo chiều dòng chảy từ dưới lên hoặc từ trên xuống. Khi lắp đặt, cần xem xét ảnh hưởng của trọng lực và lực đàn hồi của lò xo đến khả năng đóng mở của đĩa van.

Nên lắp van một chiều trước hay sau bơm?
Van một chiều thường được lắp tại đường ống đầu đẩy, phía sau bơm để ngăn lưu chất chảy ngược khi bơm ngừng hoạt động. Vị trí lắp đặt cụ thể phụ thuộc vào thiết kế hệ thống và yêu cầu vận hành của bơm.

Nguyên nhân nào khiến van một chiều đóng mở liên tục?
Hiện tượng van đóng mở liên tục có thể do áp suất không ổn định, lưu lượng không đủ, kích thước van quá lớn, áp suất dao động từ bơm hoặc áp suất mở van không phù hợp với điều kiện vận hành thực tế.

Van một chiều vi sinh có thể vệ sinh bằng CIP không?
Van một chiều vi sinh có thể được sử dụng trong hệ thống vệ sinh CIP. Tuy nhiên, hiệu quả làm sạch phụ thuộc vào cấu tạo bên trong van, hướng lắp đặt, lưu lượng dung dịch vệ sinh và nhiệt độ trong quá trình CIP.
