Cùm Kẹp Clamp 3 Mảnh Inox

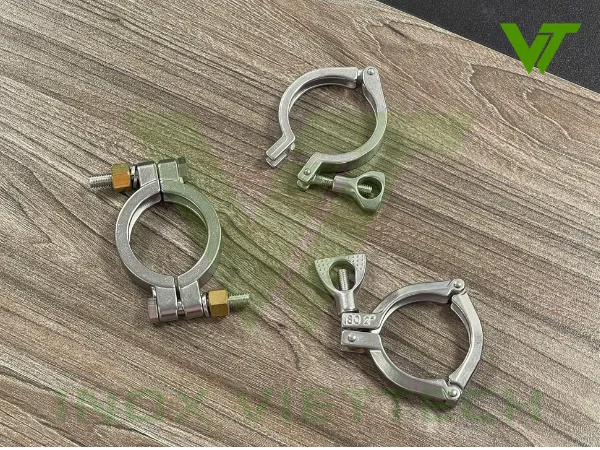

1. Cùm kẹp clamp 3 mảnh inox là gì?

Cùm kẹp clamp 3 mảnh inox là loại cùm chuyên dùng cho các mối nối clamp cần độ chắc chắn và khả năng chịu áp cao hơn so với cùm kẹp thông thường. Điểm đặc trưng của sản phẩm là phần thân được cấu tạo từ 3 mảnh liên kết với nhau, khi siết sẽ ôm quanh đầu clamp và phân bố lực kẹp qua ba phần của vòng cùm. Nhờ đó, mối nối được giữ ổn định hơn khi hệ thống làm việc ở áp suất cao.

Sản phẩm được chế tạo từ inox 304, có độ cứng và độ bền cơ học tốt, khả năng chịu lực cao và khó bị nứt vỡ trong điều kiện sử dụng thông thường. Vật liệu inox cũng có khả năng chịu nhiệt tốt, phù hợp với nhiều hệ thống đường ống và thiết bị phải thường xuyên làm việc ở nhiệt độ cao.

Một ưu điểm nổi bật khác của cùm clamp 3 mảnh inox là khả năng chống oxy hóa và khả năng chống ăn mòn. Inox 304 có thể làm việc trong nhiều môi trường khác nhau, kể cả khi tiếp xúc với axit loãng, kiềm loãng hoặc một số loại dung môi, nhờ đó sản phẩm được sử dụng nhiều trong các hệ thống thực phẩm, đồ uống, dược phẩm, hóa chất và đường ống vi sinh.

2. Cấu tạo của cùm clamp 3 mảnh inox

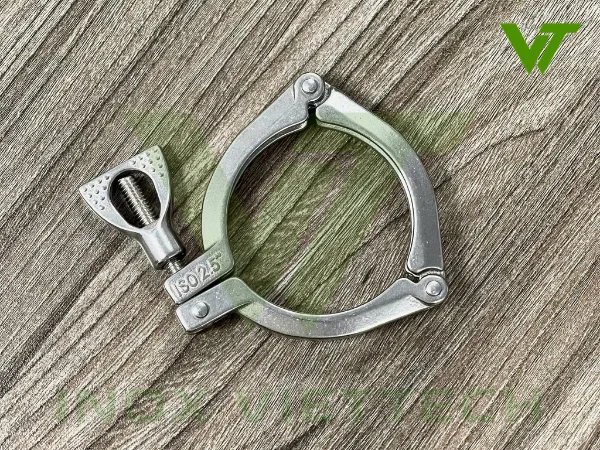

Cùm clamp 3 mảnh inox được cấu tạo từ ba bộ phận chính liên kết với nhau, giúp sản phẩm vừa có độ chắc chắn cao vừa thuận tiện khi đóng mở và tháo lắp. Thiết kế 3 mảnh giúp lực siết được phân bố đều quanh hai đầu clamp, phù hợp với những hệ thống yêu cầu khả năng chịu áp cao.

Cấu tạo chính của cùm gồm:

• Ba mảnh thân cùm: gồm 3 mảnh inox được đúc chắc chắn, ghép với nhau tạo thành vòng kẹp. Mặt trong của thân cùm được gia công có rãnh để ôm sát vào vị trí tiếp xúc của ferrule clamp.

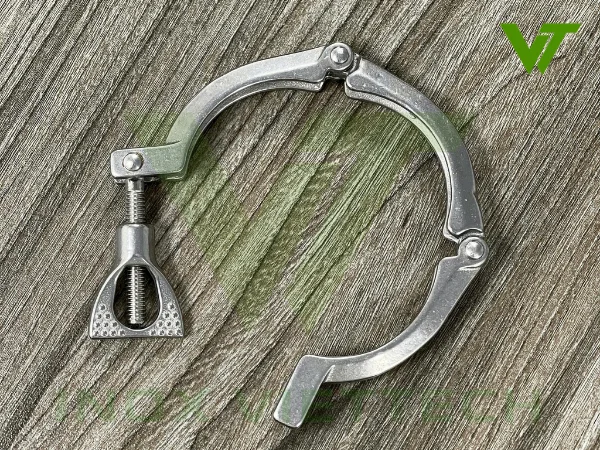

• Hai chốt bản lề: các mảnh thân cùm được liên kết với nhau bằng hai chốt bản lề, cho phép cùm mở rộng hoặc gập lại dễ dàng khi lắp đặt và tháo rời.

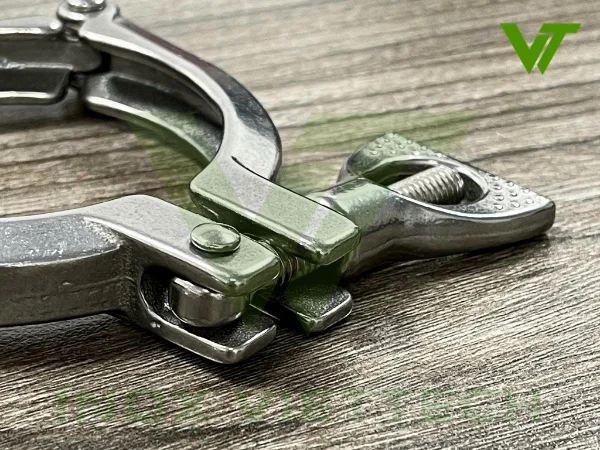

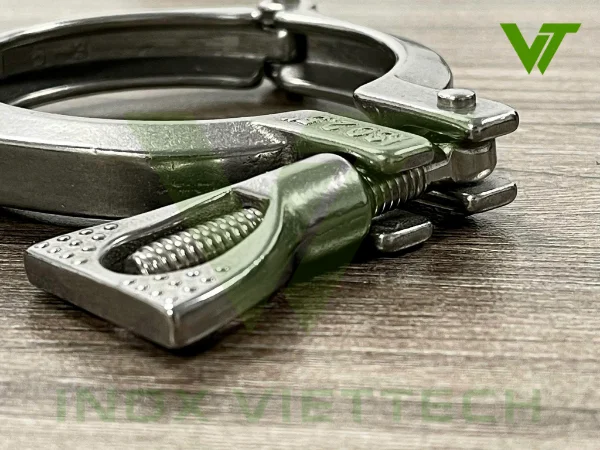

• Bộ khóa siết: gồm thanh ren, càng khóa và đai ốc tai hồng. Khi lắp, thanh ren được móc vào đầu khóa của thân cùm, sau đó vặn đai ốc để tạo lực ép, giữ chặt hai mặt clamp và gioăng làm kín ở giữa.

Nhờ kết cấu 3 mảnh kết hợp với hai bản lề và bộ khóa siết, cùm clamp có khả năng đóng mở nhanh, lực siết được phân bố đều quanh mối nối, giúp tăng độ kín và hạn chế biến dạng hai mặt clamp trong quá trình sử dụng.

3. Điểm nổi bật của cùm kẹp clamp 3 mảnh inox

So với cùm clamp thông thường, cùm kẹp clamp 3 mảnh inox nổi bật ở kết cấu chắc chắn và khả năng giữ mối nối ổn định khi hệ thống làm việc với áp suất cao. Thiết kế ba mảnh giúp lực siết được phân bố trên nhiều vị trí quanh chu vi đầu clamp, thay vì tập trung chủ yếu tại một khu vực.

Một số điểm nổi bật của sản phẩm gồm:

• Kết cấu 3 mảnh chắc chắn: thân cùm được chia thành ba phần liên kết với nhau, khi siết sẽ ôm quanh mép của hai đầu clamp và giữ mối nối ổn định trong quá trình vận hành.
• Phân bố lực kẹp tốt hơn: lực siết được truyền qua ba mảnh cùm theo nhiều vị trí quanh mối nối, giúp hạn chế tình trạng lực tập trung tại một điểm và tăng khả năng giữ hai đầu clamp.
• Khả năng chịu áp cao: sản phẩm có áp lực làm việc khoảng 600 PSI, phù hợp với những vị trí mà cùm clamp thông thường không đáp ứng được yêu cầu về áp suất.
• Chế tạo từ inox 304: vật liệu có độ cứng và độ bền cơ học tốt, chịu lực cao, khó nứt vỡ trong điều kiện làm việc phù hợp.
• Chống oxy hóa và ăn mòn tốt: inox 304 có thể làm việc trong nhiều môi trường khác nhau, bao gồm nước, thực phẩm, đồ uống, axit loãng, kiềm loãng và một số loại dung môi.
• Khả năng chịu nhiệt tốt: nhiệt độ làm việc tối đa của sản phẩm khoảng 180°C, đáp ứng được nhiều hệ thống đường ống có nhiệt độ cao.
• Dễ tháo lắp khi cần bảo trì: mặc dù có kết cấu chắc chắn, cùm vẫn giữ đặc điểm của kết nối clamp là có thể tháo rời khi cần kiểm tra, vệ sinh hoặc thay gioăng mà không phải cắt hay hàn lại đường ống.

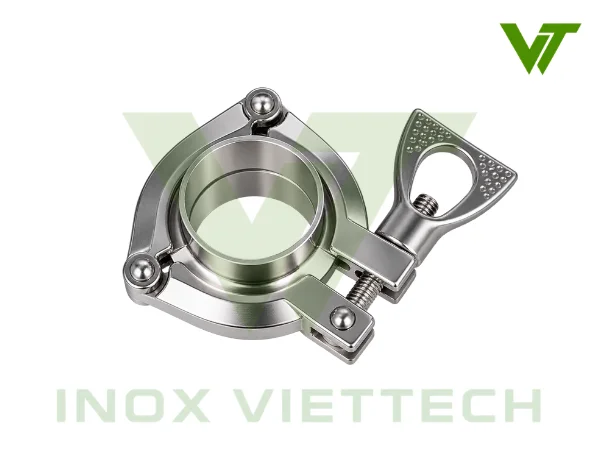

4. Cùm clamp 3 mảnh kẹp kín mối nối như thế nào?

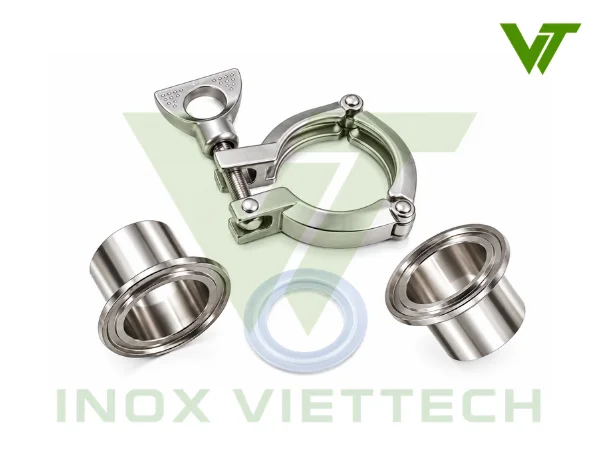

Cùm clamp 3 mảnh inox có nhiệm vụ giữ và ép hai đầu ferrule clamp lại với nhau, trong khi gioăng vi sinh đặt giữa hai mặt ferrule là bộ phận trực tiếp tạo độ kín cho mối nối.

Quá trình kẹp kín diễn ra như sau:

1. Đặt gioăng giữa hai đầu ferrule: gioăng được đặt đúng vào vị trí định tâm giữa hai mặt clamp, sau đó hai đầu ferrule được ghép thẳng và đồng tâm với nhau.
2. Lắp cùm quanh mép ferrule: mở cùm 3 mảnh và đặt phần rãnh phía trong thân cùm ôm đúng vào mép ngoài của hai đầu ferrule.
3. Siết bộ khóa của cùm: khi vặn đai ốc tai hồng, ba mảnh thân cùm được kéo lại thành một vòng kẹp kín hơn. Phần rãnh trên thân cùm tác động vào mép nghiêng của hai ferrule, tạo lực kéo hai mặt clamp tiến lại gần nhau.
4. Ép gioăng tạo kín: khi hai mặt ferrule được kéo sát lại, gioăng ở giữa được nén vừa đủ để tạo độ kín cho mối nối và hạn chế lưu chất rò rỉ ra ngoài.

Điểm khác biệt của cùm clamp 3 mảnh là thân cùm được chia thành ba đoạn liên kết quanh chu vi, giúp lực kẹp được phân bố tốt hơn và giữ hai đầu ferrule ổn định hơn so với loại cùm thông thường. Đây cũng là lý do loại cùm này thường được sử dụng tại những vị trí có áp suất làm việc cao hơn và yêu cầu mối nối chắc chắn hơn.

Khi lắp đặt cần đảm bảo hai mặt ferrule sạch, gioăng đúng kích thước và nằm đúng tâm, cùm ôm đúng mép ferrule. Không nên siết quá mức vì gioăng có thể bị ép quá nhiều hoặc các chi tiết của mối nối phải chịu tải không cần thiết.

5. Thông số kỹ thuật của cùm kẹp clamp 3 mảnh inox

Cùm kẹp clamp 3 mảnh được sản xuất với nhiều kích thước khác nhau để phù hợp với các bộ kết nối clamp trong hệ thống đường ống vi sinh. Thông số cụ thể của sản phẩm như sau:

• Chất liệu: Inox 304.
• Kiểu cùm: Cùm clamp 3 mảnh.
• Size có sẵn: Φ19 – Φ102.
• Nhiệt độ làm việc: Max 180°C.
• Áp lực làm việc: ≈ 600 PSI.
• Môi trường làm việc: Đa dạng các môi trường.
• Xuất xứ: Trung Quốc.

6. So sánh cùm clamp 3 mảnh và cùm clamp 2 mảnh

Cùm clamp 3 mảnh và cùm clamp 2 mảnh đều được sử dụng để cố định hai đầu ferrule trong hệ thống đường ống clamp. Điểm khác biệt chủ yếu nằm ở kết cấu thân cùm, số lượng khớp liên kết và cách lực siết được truyền quanh mối nối.

7. Ứng dụng của cùm kẹp clamp 3 mảnh inox

Nhờ kết cấu chắc chắn, khả năng tháo lắp nhanh và chịu áp tốt, cùm kẹp clamp 3 mảnh inox thường được sử dụng tại các vị trí kết nối ferrule trong hệ thống đường ống vi sinh, đặc biệt là những vị trí cần độ ổn định cao hơn so với cùm clamp thông thường.

Một số ứng dụng phổ biến gồm:

• Hệ thống thực phẩm và đồ uống: dùng tại các đường ống dẫn sữa, nước giải khát, bia, nước thực phẩm, nguyên liệu lỏng và các sản phẩm cần đảm bảo vệ sinh trong quá trình sản xuất.
• Hệ thống dược phẩm và mỹ phẩm: sử dụng để kết nối đường ống, bồn chứa, thiết bị và các cụm phụ kiện vi sinh tại những vị trí cần tháo lắp để vệ sinh hoặc bảo trì.
• Hệ thống CIP: cùm 3 mảnh có thể dùng tại các đoạn ống, van, bơm và thiết bị trong hệ thống vệ sinh CIP, nơi mối nối cần chắc chắn nhưng vẫn phải tháo được khi kiểm tra hoặc thay thế phụ kiện.
• Kết nối bồn và thiết bị inox vi sinh: dùng để cố định các đầu ferrule trên bồn chứa, bồn khuấy, thiết bị lọc, bộ trao đổi nhiệt và các thiết bị công nghệ có sử dụng kết nối clamp.
• Kết nối van, bơm và đường ống: được lắp tại đầu vào hoặc đầu ra của van vi sinh, bơm vi sinh và các thiết bị trên đường ống, giúp việc tháo thiết bị để bảo trì thuận tiện hơn so với kết nối hàn cố định.
• Hệ thống có áp suất làm việc cao: với mẫu cùm 3 mảnh có áp lực làm việc khoảng 600 PSI, sản phẩm phù hợp với những vị trí cần mối nối clamp chắc chắn và khả năng chịu áp cao hơn. Khi sử dụng cần đảm bảo ferrule, gioăng, đường ống và thiết bị đi kèm cũng đáp ứng được áp suất của toàn hệ thống.

8. Bảng giá cùm kẹp clamp 3 mảnh inox 304 năm 2026

Cùm kẹp clamp 3 mảnh inox 304 hiện có nhiều kích thước khác nhau, phù hợp với từng size ống và mặt clamp tương ứng. Dưới đây là bảng giá tham khảo một số kích thước đang được cung cấp:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo và có thể thay đổi theo từng thời điểm.

9. Địa chỉ mua cùm kẹp clamp 3 mảnh inox

Để lựa chọn đúng cùm kẹp clamp 3 mảnh inox, cần quan tâm đến kích thước đầu clamp, điều kiện áp suất, nhiệt độ và yêu cầu làm việc của hệ thống. Đặc biệt với các đường ống có áp suất cao, cùm phải đúng quy cách để lực kẹp được phân bố đều và giữ mối nối ổn định trong quá trình vận hành.

Inox Viettech cung cấp cùm clamp 3 mảnh bằng inox 304, với dải kích thước có sẵn từ Φ19 – Φ102. Sản phẩm có khả năng làm việc ở nhiệt độ tối đa khoảng 180°C, áp lực làm việc khoảng 600 PSI, phù hợp với nhiều hệ thống đường ống và thiết bị vi sinh.

Một số lợi thế khi lựa chọn sản phẩm tại Inox Viettech:

• Có sẵn nhiều kích thước: đáp ứng các cỡ clamp phổ biến từ Φ19 đến Φ102.
• Vật liệu inox 304: có độ cứng tốt, chịu lực và chống ăn mòn trong nhiều môi trường sử dụng.
• Hỗ trợ lựa chọn đúng size: đối chiếu kích thước đầu clamp và quy cách mối nối trước khi đặt hàng.
• Có các phụ kiện clamp đồng bộ: thuận tiện khi cần mua kèm đầu clamp, gioăng hoặc các chi tiết kết nối khác.
• Đầy đủ VAT, CO-CQ: hỗ trợ hồ sơ cho đơn hàng theo yêu cầu.
• Giao hàng toàn quốc: phục vụ khách hàng, đơn vị thi công và nhà máy tại nhiều khu vực.

Việc lựa chọn đúng cùm clamp ngay từ đầu giúp mối nối lắp đặt chính xác, duy trì lực kẹp ổn định và hạn chế phải thay đổi phụ kiện khi đưa hệ thống vào vận hành.

THÔNG TIN LIÊN HỆ:

• SĐT: 088.666.4291 (Ưu tiên liên hệ qua Zalo – Ms. Đông)
• SĐT: 088.666.4040 (Ưu tiên liên hệ qua Zalo – Ms. Dung)
• SĐT: 088.666.2480 (Ưu tiên liên hệ qua Zalo – Ms. Quỳnh Anh)
• SĐT: 088.666.5457 (Ưu tiên liên hệ qua Zalo – Ms. Bích)

10. Câu hỏi thường gặp về cùm kẹp clamp 3 mảnh inox

Cùm clamp 3 mảnh khác cùm clamp thông thường như thế nào?
Cùm 3 mảnh có thân được chia thành ba đoạn liên kết với nhau, giúp lực kẹp được phân bố quanh mối nối tốt hơn. Loại này thường được sử dụng tại những vị trí cần kết cấu chắc chắn và khả năng chịu áp cao hơn cùm clamp thông thường.

Cùm kẹp clamp 3 mảnh có chịu được áp suất cao không?
Có. Sản phẩm hiện có mức áp lực làm việc khoảng 600 PSI. Tuy nhiên khi sử dụng thực tế cần đảm bảo cả đầu clamp, gioăng và các thiết bị liên quan cũng đáp ứng được áp suất của hệ thống.

Cùm clamp 3 mảnh có cần sử dụng gioăng không?
Có. Gioăng được đặt giữa hai mặt clamp và là bộ phận trực tiếp tạo kín cho mối nối. Cùm 3 mảnh có nhiệm vụ tạo lực ép để hai đầu clamp giữ chặt gioăng.

Cùm clamp 3 mảnh có thể tháo ra và sử dụng lại không?
Có thể. Nếu thân cùm, chốt và bộ phận siết vẫn còn tốt, sản phẩm có thể tiếp tục sử dụng. Khi tháo mối nối nên kiểm tra thêm tình trạng gioăng trước khi lắp lại.

Cùm clamp 3 mảnh inox có những kích thước nào?
Dải size có sẵn hiện nay từ Φ19 – Φ102, phù hợp với nhiều kích thước đường ống và thiết bị vi sinh.

Cùm clamp 3 mảnh chịu được nhiệt độ bao nhiêu?
Nhiệt độ làm việc tối đa của sản phẩm khoảng 180°C. Khả năng chịu nhiệt của toàn bộ mối nối còn phụ thuộc vào gioăng và các chi tiết được kết nối cùng.

Cùm clamp 3 mảnh sử dụng trong những hệ thống nào?
Sản phẩm được sử dụng trong các hệ thống đường ống vi sinh của ngành thực phẩm, đồ uống, sữa, dược phẩm, mỹ phẩm, hóa chất và các dây chuyền cần kết nối clamp chắc chắn, có khả năng tháo lắp.

Làm sao xác định đúng kích thước cùm clamp 3 mảnh?
Nên kiểm tra kích thước đầu clamp thực tế và đối chiếu với bảng size của cùm. Không nên chỉ dựa vào đường kính ống vì kích thước mặt clamp và đường kính vòng cùm có thể khác với đường kính danh nghĩa của đường ống.
